Typenschild - Delta SOLIVIA 3.0 EU G4 TR Installationshandbuch

Produktbeschreibung
5.2

Typenschild

DC operating volt. range: 125-600V
DC operating volt. range (MPP): 150-480V
DC max. input voltage: 600V
DC max. operating current: 18.2A
DC max. current per string: 17A
AC nom.output voltage: 230V
AC nom.output frequency: 50Hz
AC max. continuous output current: 17.0A
AC max. continuous output power: 2500VA
AC power factor Cap 0.8~Ind 0.8
VDE 0126-1-1 (D)
VDE-AR-N-4105
Country specific standards and settings:
see manual
IP class: IP65
Safety class: 1
5min.
Ambient temp: -25° C...+70° C, derating >55° C
SOLIVIA2.5EUG4
EOE46010288
Rev: XX
Date code: YYWW
S/N: LLLMMMXXYYWWZZZZZZ
www.solar-inverter.com
Designed in: Germany
Made in: production plant

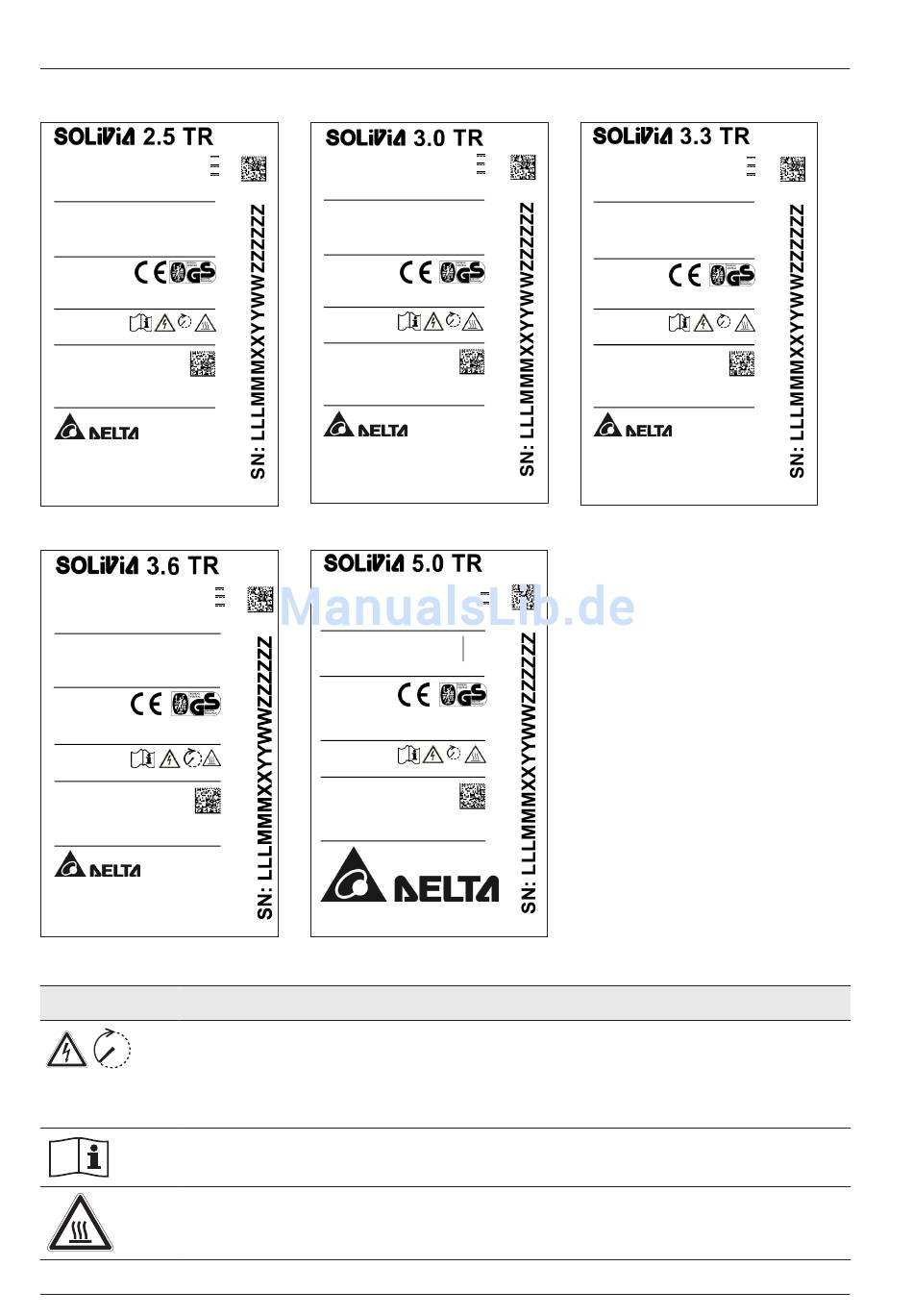

Abb. 5.2.: Typenschild Solivia 2.5 G4 TR
DC operating volt. range: 125-600V
DC operating volt. range (MPP): 170-480V
DC max. input voltage: 600V
DC max. operating current: 22.0A
DC max. current per string: 17A
AC nom.output voltage: 230V
AC nom.output frequency: 50Hz
AC max. continuous output current: 17.0A
AC max. continuous output power: 3600VA
AC power factor Cap 0.8~Ind 0.8
VDE 0126-1-1(D)
VDE-AR-N-4105
Country specific standards and settings:
see manual
IP class: IP65
Safety class: 1
Ambient temp: -25° C...+70° C, derating >55° C
SOLIVIA3.6EUG4
EOE46010316
Rev: XX
Date code: YYWW
S/N: LLLMMMXXYYWWZZZZZZ
www.solar-inverter.com
Designed in: Germany
Made in: production plant
Abb. 5.5.: Typenschild Solivia 3.6 G4 TR
Warnsymboleauf Beschreibung
demTypenschild
LebensgefahrdurchgefährlicheSpannung
Während des Betriebs liegt am Solar-Wechselrichter gefährliche Spannung an. Gefährliche Span-
5 min
nung liegt noch 5 Minuten lang nach dem Trennen aller Stromquellen an.
► Öffnen Sie den Solar-Wechselrichter niemals. Der Solar-Wechselrichter enthält keine Kompo-
nenten, die vom Bediener oder Installateur zu warten oder zu reparieren sind. Durch Öffnen der
Abdeckung erlischt die Garantie.
► Lesen Sie das Handbuch, bevor Sie mit dem Solar-Wechselrichter arbeiten, und befolgen Sie die
Anweisungen, die in dem Handbuch enthalten sind.
VerletzungsgefahrdurchhoheTemperaturen
Während des Betriebs können am Gehäuse des Solar-Wechselrichters hohe Temperaturen auftreten.
► Berühren Sie das Gehäuse des Solar-Wechselrichters außerhalb des Bedienfeldes nur mit Sicher-
heitshandschuhen. Das Bedienfeld selbst ist durch eine spezielle Oberfläche geschützt.
10
DC operating volt. range: 125-600V
DC operating volt. range (MPP): 150-480V
DC max. input voltage: 600V
DC max. operating current: 22.0A
DC max. current per string: 17A
AC nom.output voltage: 230V
AC nom.output frequency: 50Hz
AC max. continuous output current: 17.0A
AC max. continuous output power: 3000VA
AC power factor: Cap 0.8~Ind 0.8
VDE 0126-1-1 (D)
VDE-AR-N-4105
Country specific standards and settings:
see manual
IP class: IP65
Safety class: 1
5min.
Ambient temp: -25° C...+70° C, derating >55° C
SOLIVIA3.0EUG4
EOE46010287
Rev: XX
Date code: YYWW
S/N: LLLMMMXXYYWWZZZZZZ
www.solar-inverter.com
Designed in: Germany
Made in: production plant
Abb. 5.3.: Typenschild Solivia 3.0 G4 TR
DC operating volt. range (MPP): 150-480V
DC max. input voltage: 600V
DC max. operating current: 37A
DC max. current per string: 18A
AC nom.output voltage: 230 220V
AC nom.output frequency: 50 60Hz
AC max. output current: 27.2 28.5A
AC nom. output power: 5000W
IEC 60950-1
EN 50178
IEC 62103
IEC 62109-1 and IEC 62109-2
Country specific standards and settings:
see manual
IP class: IP65
Safety class: 1
5min
Ambient temp: -20°C...+70°C, derating >55°C
SOLIVIA5.0EUG4TR
EOE46010253
Rev: XX
Date code: YYWW
S/N: LLLMMMXXYYWWZZZZZZ
www.solar-inverter.com
Designed in: Germany
Made in: production plant
Abb. 5.6.: Typenschild Solivia 5.0 G4 TR
DC operating volt. range:
DC operating volt. range (MPP):
DC max. input voltage:
DC max. operating current:
DC max. current per string:
AC nom.output voltage:
AC nom.output frequency:
AC max. continuous output current:
AC max. continuous output power:
AC power factor:
VDE 0126-1-1 (D)
VDE-AR-N-4105
Country specific standards and settings:
see manual
IP class: IP65
Safety class: 1
Ambient temp: -25° C...+70° C, derating >55° C
SOLIVIA3.3EUG4TR
EOE46010252
Rev: XX
Date code: YYWW
S/N: LLLMMMXXYYWWZZZZZZ
www.solar-inverter.com
Designed in: Germany
Made in: production plant
Abb. 5.4.: Typenschild Solivia 3.3 G4 TR
Betriebs- und Installationshandbuch für SOLIVIA 2.5/3.0/3.3/3.6/5.0 EU G4 TR
125-600V
150-480V
600V
24.0A
17A
230V
50Hz
17.0A
3300VA
Cap 0.8~Ind 0.8
5min.
