CANOPEN SCHNITTSTELLE
9.10
Status-LED (nach CiA DR-303-3)
40
B E T R I E B S A N L E I T U N G | TMS/TMM61, TMS/TMM88
HINWEIS
Für die korrekte Funktion der automatischen Baudratenerkennung müssen
Telegramme von anderen Bus-Teilnehmern vorhanden sein.
Die eingebaute Status-LED zeigt den aktuellen Gerätezustand (RUN LED, grün) sowie
eventuell aufgetretene CAN-Kommunikationsfehler an (ERROR LED, rot). Anhand der
Farbe und Blinkfrequenz werden die in der Tabelle dargestellten Zustände unterschie‐
den.
Status-LED
RUN LED
...
...
...
...
...
ERROR LED
...
...
...
...

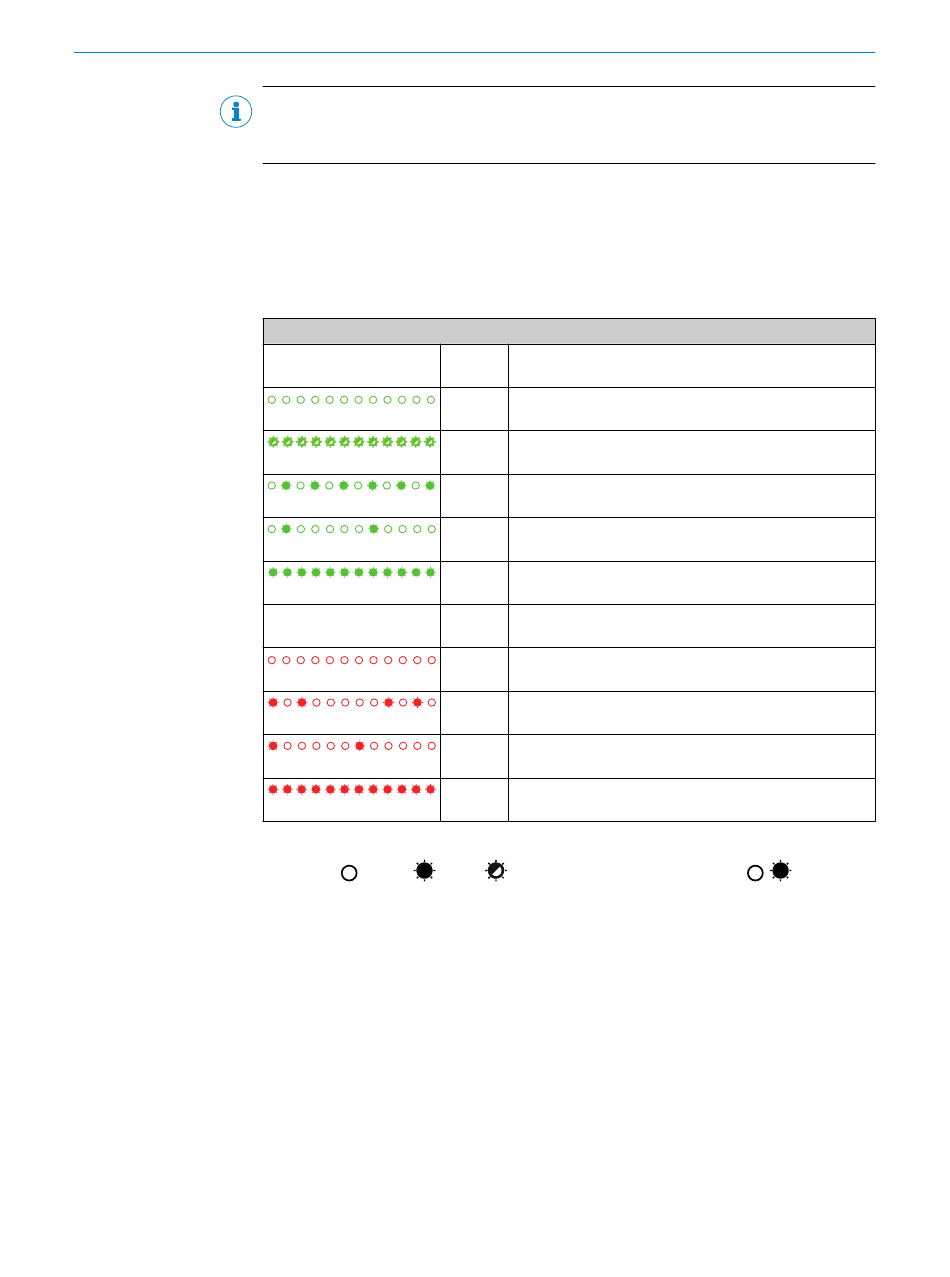

Tabelle 47: Betriebs- und Fehleranzeige der Status-LED
Legende:
LED aus,
LED an,
LED-
Beschreibung
Zustand
Aus
Das Gerät ist im Zustand Reset oder keine Stromversor‐
gung vorhanden.
Flackert
Automatische Baudratenerkennung läuft gerade (aktiv).
Blinken
Das Gerät ist im Zustand Pre-Operational.
Einfach
Das Gerät ist im Zustand Stopped.
Flash
Ein
Das Gerät ist im Zustand Operational.
LED-
Beschreibung
Zustand
Aus
Das Gerät arbeitet fehlerfrei.
Einfach
Fehlerzähler CAN-Controller hat seine Warngrenze
Flash
erreicht oder überschritten.
Doppelt
Das Gerät hat den Ausfall des Guarding-Masters erkannt
Flash
(Nodeguard Event).
Ein
Das Gerät ist im Zustand „Bus-Off".
LED flackert (50 ms an/aus), Dauer eines
/
: 200 ms
