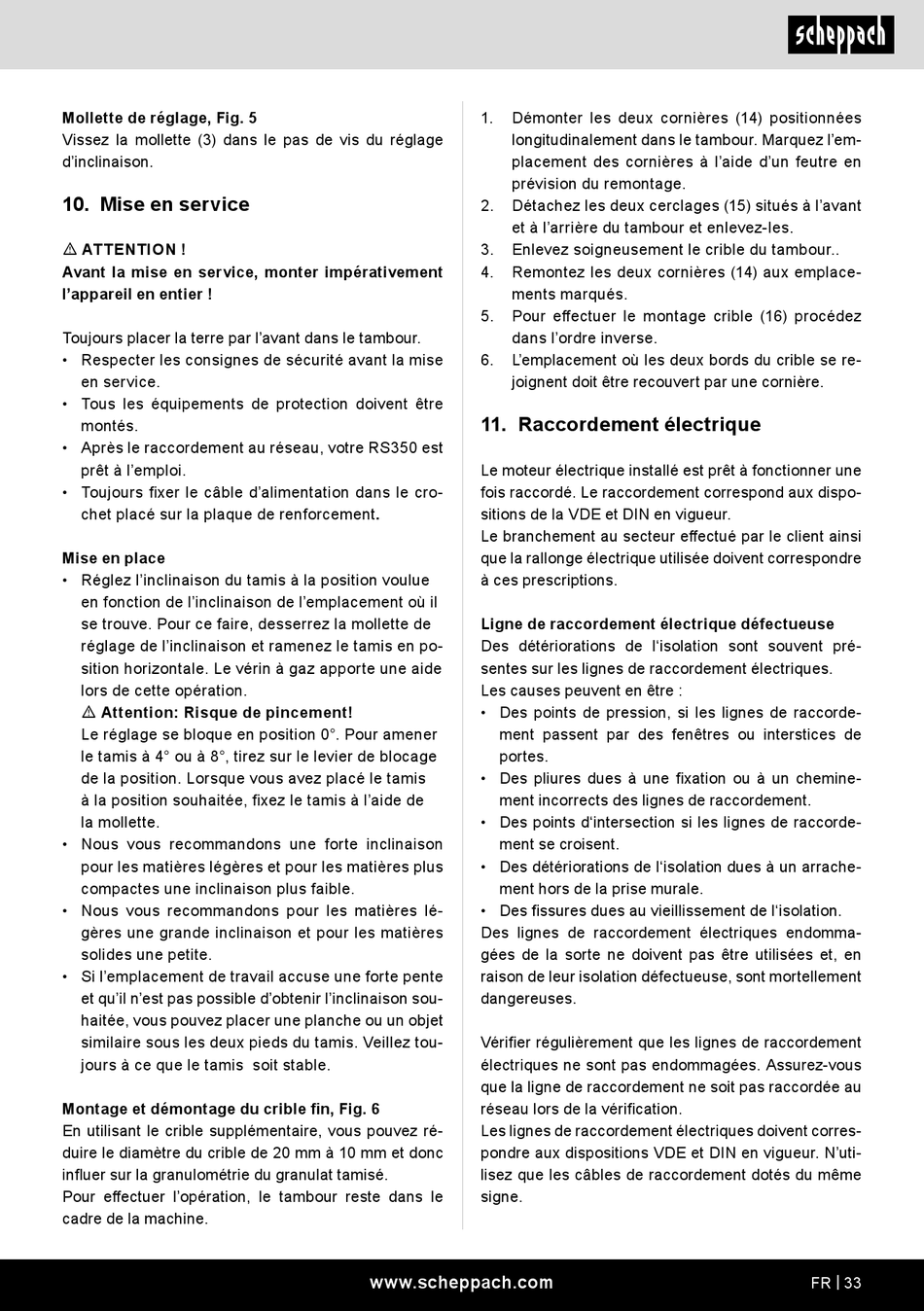

Scheppach RS 350 Original Bedienungsanleitung Seite 33

Mollette de réglage, Fig. 5
Vissez la mollette (3) dans le pas de vis du réglage
d'inclinaison.
10. Mise en service
m ATTENTION !
Avant la mise en service, monter impérativement
l'appareil en entier !
Toujours placer la terre par l'avant dans le tambour.
• Respecter les consignes de sécurité avant la mise
en service.
• Tous les équipements de protection doivent être
montés.
• Après le raccordement au réseau, votre RS350 est
prêt à l'emploi.
• Toujours fixer le câble d'alimentation dans le cro-
chet placé sur la plaque de renforcement.
Mise en place
• Réglez l'inclinaison du tamis à la position voulue
en fonction de l'inclinaison de l'emplacement où il
se trouve. Pour ce faire, desserrez la mollette de
réglage de l'inclinaison et ramenez le tamis en po-
sition horizontale. Le vérin à gaz apporte une aide
lors de cette opération.
m Attention: Risque de pincement!
Le réglage se bloque en position 0°. Pour amener
le tamis à 4° ou à 8°, tirez sur le levier de blocage
de la position. Lorsque vous avez placé le tamis
à la position souhaitée, fixez le tamis à l'aide de
la mollette.
• Nous vous recommandons une forte inclinaison
pour les matières légères et pour les matières plus
compactes une inclinaison plus faible.
• Nous vous recommandons pour les matières lé-
gères une grande inclinaison et pour les matières
solides une petite.
• Si l'emplacement de travail accuse une forte pente
et qu'il n'est pas possible d'obtenir l'inclinaison sou-
haitée, vous pouvez placer une planche ou un objet
similaire sous les deux pieds du tamis. Veillez tou-
jours à ce que le tamis soit stable.
Montage et démontage du crible fin, Fig. 6
En utilisant le crible supplémentaire, vous pouvez ré-
duire le diamètre du crible de 20 mm à 10 mm et donc
influer sur la granulométrie du granulat tamisé.
Pour effectuer l'opération, le tambour reste dans le
cadre de la machine.
1. Démonter les deux cornières (14) positionnées
longitudinalement dans le tambour. Marquez l'em-
placement des cornières à l'aide d'un feutre en
prévision du remontage.
2. Détachez les deux cerclages (15) situés à l'avant
et à l'arrière du tambour et enlevez-les.
3. Enlevez soigneusement le crible du tambour..
4. Remontez les deux cornières (14) aux emplace-
ments marqués.
5. Pour effectuer le montage crible (16) procédez
dans l'ordre inverse.
6. L'emplacement où les deux bords du crible se re-
joignent doit être recouvert par une cornière.
11. Raccordement électrique
Le moteur électrique installé est prêt à fonctionner une
fois raccordé. Le raccordement correspond aux dispo-
sitions de la VDE et DIN en vigueur.
Le branchement au secteur effectué par le client ainsi
que la rallonge électrique utilisée doivent correspondre
à ces prescriptions.
Ligne de raccordement électrique défectueuse
Des détériorations de l'isolation sont souvent pré-
sentes sur les lignes de raccordement électriques.
Les causes peuvent en être :
• Des points de pression, si les lignes de raccorde-
ment passent par des fenêtres ou interstices de
portes.
• Des pliures dues à une fixation ou à un chemine-
ment incorrects des lignes de raccordement.
• Des points d'intersection si les lignes de raccorde-
ment se croisent.
• Des détériorations de l'isolation dues à un arrache-
ment hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.
Des lignes de raccordement électriques endomma-
gées de la sorte ne doivent pas être utilisées et, en
raison de leur isolation défectueuse, sont mortellement
dangereuses.
Vérifier régulièrement que les lignes de raccordement
électriques ne sont pas endommagées. Assurez-vous
que la ligne de raccordement ne soit pas raccordée au
réseau lors de la vérification.
Les lignes de raccordement électriques doivent corres-
pondre aux dispositions VDE et DIN en vigueur. N'uti-
lisez que les câbles de raccordement dotés du même
signe.
www.scheppach.com FR | 33
