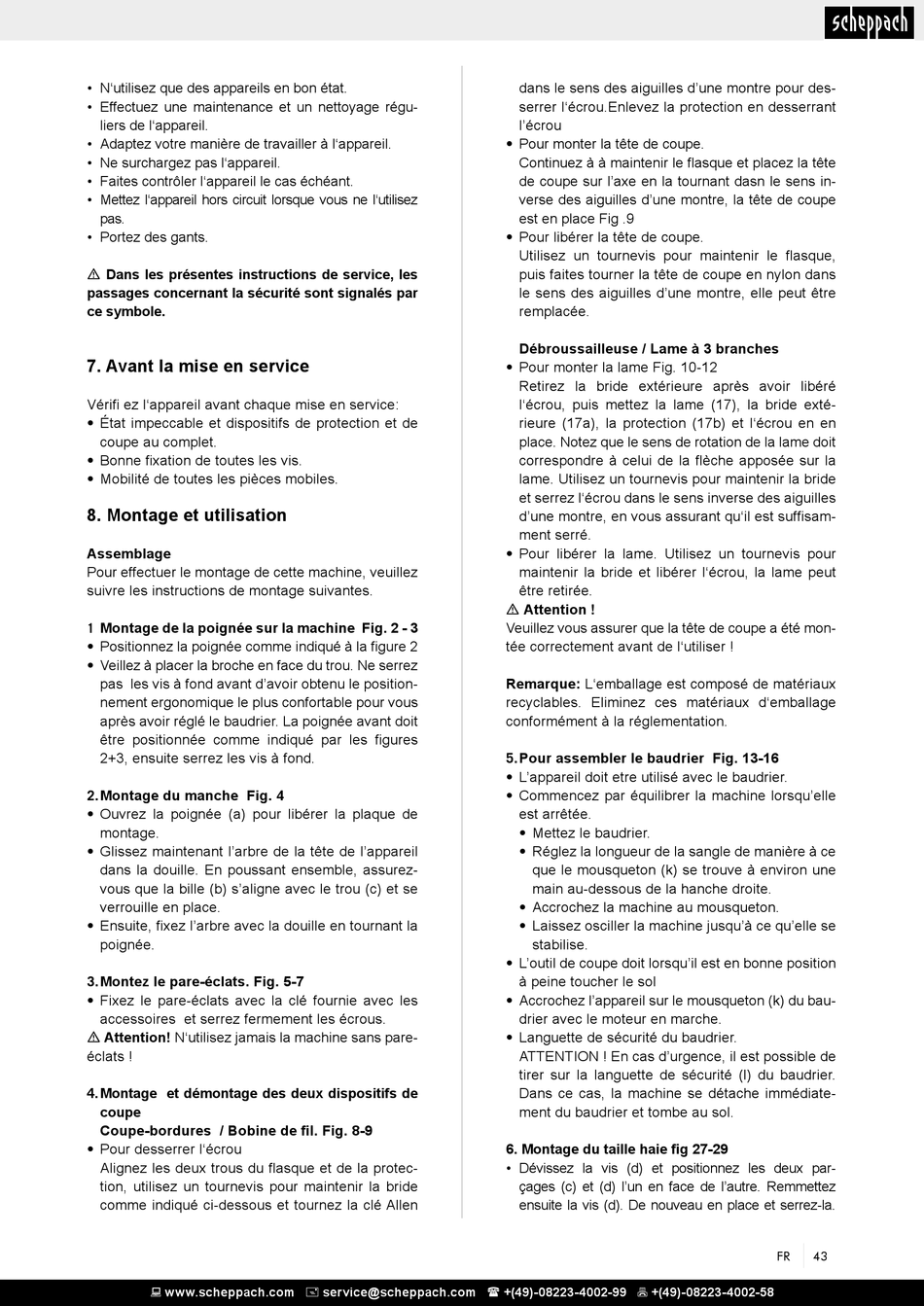

• N'utilisez que des appareils en bon état.
• Effectuez une maintenance et un nettoyage régu-
liers de l'appareil.
• Adaptez votre manière de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'utilisez
pas.
• Portez des gants.
m Dans les présentes instructions de service, les
passages concernant la sécurité sont signalés par
ce symbole.

7. Avant la mise en service

Vérifi ez l'appareil avant chaque mise en service:
• État impeccable et dispositifs de protection et de
coupe au complet.
• Bonne fixation de toutes les vis.
• Mobilité de toutes les pièces mobiles.

8. Montage et utilisation

Assemblage
Pour effectuer le montage de cette machine, veuillez
suivre les instructions de montage suivantes.
Montage de la poignée sur la machine Fig. 2 - 3
1
• Positionnez la poignée comme indiqué à la figure 2
• Veillez à placer la broche en face du trou. Ne serrez
pas les vis à fond avant d'avoir obtenu le position-
nement ergonomique le plus confortable pour vous
après avoir réglé le baudrier. La poignée avant doit
être positionnée comme indiqué par les figures
2+3, ensuite serrez les vis à fond.
2. Montage du manche Fig. 4
• Ouvrez la poignée (a) pour libérer la plaque de
montage.
• Glissez maintenant l'arbre de la tête de l'appareil
dans la douille. En poussant ensemble, assurez-
vous que la bille (b) s'aligne avec le trou (c) et se
verrouille en place.
• Ensuite, fixez l'arbre avec la douille en tournant la
poignée.
3. Montez le pare-éclats. Fig. 5-7
• Fixez le pare-éclats avec la clé fournie avec les
accessoires et serrez fermement les écrous.
m Attention! N'utilisez jamais la machine sans pare-
éclats !
4. Montage et démontage des deux dispositifs de
coupe
Coupe-bordures / Bobine de fil. Fig. 8-9
• Pour desserrer l'écrou
Alignez les deux trous du flasque et de la protec-
tion, utilisez un tournevis pour maintenir la bride
comme indiqué ci-dessous et tournez la clé Allen
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
dans le sens des aiguilles d'une montre pour des-
serrer l'écrou.Enlevez la protection en desserrant
l'écrou
• Pour monter la tête de coupe.
Continuez à à maintenir le flasque et placez la tête
de coupe sur l'axe en la tournant dasn le sens in-
verse des aiguilles d'une montre, la tête de coupe
est en place Fig .9
• Pour libérer la tête de coupe.
Utilisez un tournevis pour maintenir le flasque,
puis faites tourner la tête de coupe en nylon dans
le sens des aiguilles d'une montre, elle peut être
remplacée.
Débroussailleuse / Lame à 3 branches
• Pour monter la lame Fig. 10-12
Retirez la bride extérieure après avoir libéré
l'écrou, puis mettez la lame (17), la bride exté-
rieure (17a), la protection (17b) et l'écrou en en
place. Notez que le sens de rotation de la lame doit
correspondre à celui de la flèche apposée sur la
lame. Utilisez un tournevis pour maintenir la bride
et serrez l'écrou dans le sens inverse des aiguilles
d'une montre, en vous assurant qu'il est suffisam-
ment serré.
• Pour libérer la lame. Utilisez un tournevis pour
maintenir la bride et libérer l'écrou, la lame peut
être retirée.
m Attention !
Veuillez vous assurer que la tête de coupe a été mon-
tée correctement avant de l'utiliser !
Remarque: L'emballage est composé de matériaux
recyclables. Eliminez ces matériaux d'emballage
conformément à la réglementation.
5. Pour assembler le baudrier Fig. 13-16
• L'appareil doit etre utilisé avec le baudrier.
• Commencez par équilibrer la machine lorsqu'elle
est arrêtée.
• Mettez le baudrier.
• Réglez la longueur de la sangle de manière à ce
que le mousqueton (k) se trouve à environ une
main au-dessous de la hanche droite.
• Accrochez la machine au mousqueton.
• Laissez osciller la machine jusqu'à ce qu'elle se
stabilise.
• L'outil de coupe doit lorsqu'il est en bonne position
à peine toucher le sol
• Accrochez l'appareil sur le mousqueton (k) du bau-
drier avec le moteur en marche.
• Languette de sécurité du baudrier.
ATTENTION ! En cas d'urgence, il est possible de
tirer sur la languette de sécurité (l) du baudrier.
Dans ce cas, la machine se détache immédiate-
ment du baudrier et tombe au sol.
6. Montage du taille haie fig 27-29
• Dévissez la vis (d) et positionnez les deux par-
çages (c) et (d) l'un en face de l'autre. Remmettez
ensuite la vis (d). De nouveau en place et serrez-la.
