Elektrische Anschlussarbeit
Für alle auszuführenden arbeiten gilt:
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Elektrische Anschlussarbeiten sind aus-
schliesslich qualifiziertem Elektrofach-
personal vorbehalten.
Vor dem Öffnen des Gerätes die Anlage
spannungsfrei schalten und gegen Wie-
dereinschalten sichern!
GEFAHR!
!
Bei der Installation und Ausführung von
elektrischen Arbeiten die einschlägigen
EN- , VDE- und/oder vor Ort geltenden
Sicherheitsvorschriften beachten.
Technische Anschlussbedingungen des
zuständigen Energieversorgungsunter-
nehmens beachten (falls von diesem
gefordert)!
HINWEIS:
Alle spannungsführenden Kabel müssen
vor der Verlegung im Kabelkanal des
Schaltkastens abgemantelt werden!
1.
Falls gerät geschlossen, Vorderwand öff-
nen...
☞
„Transport mit der Sackkarre"
2.

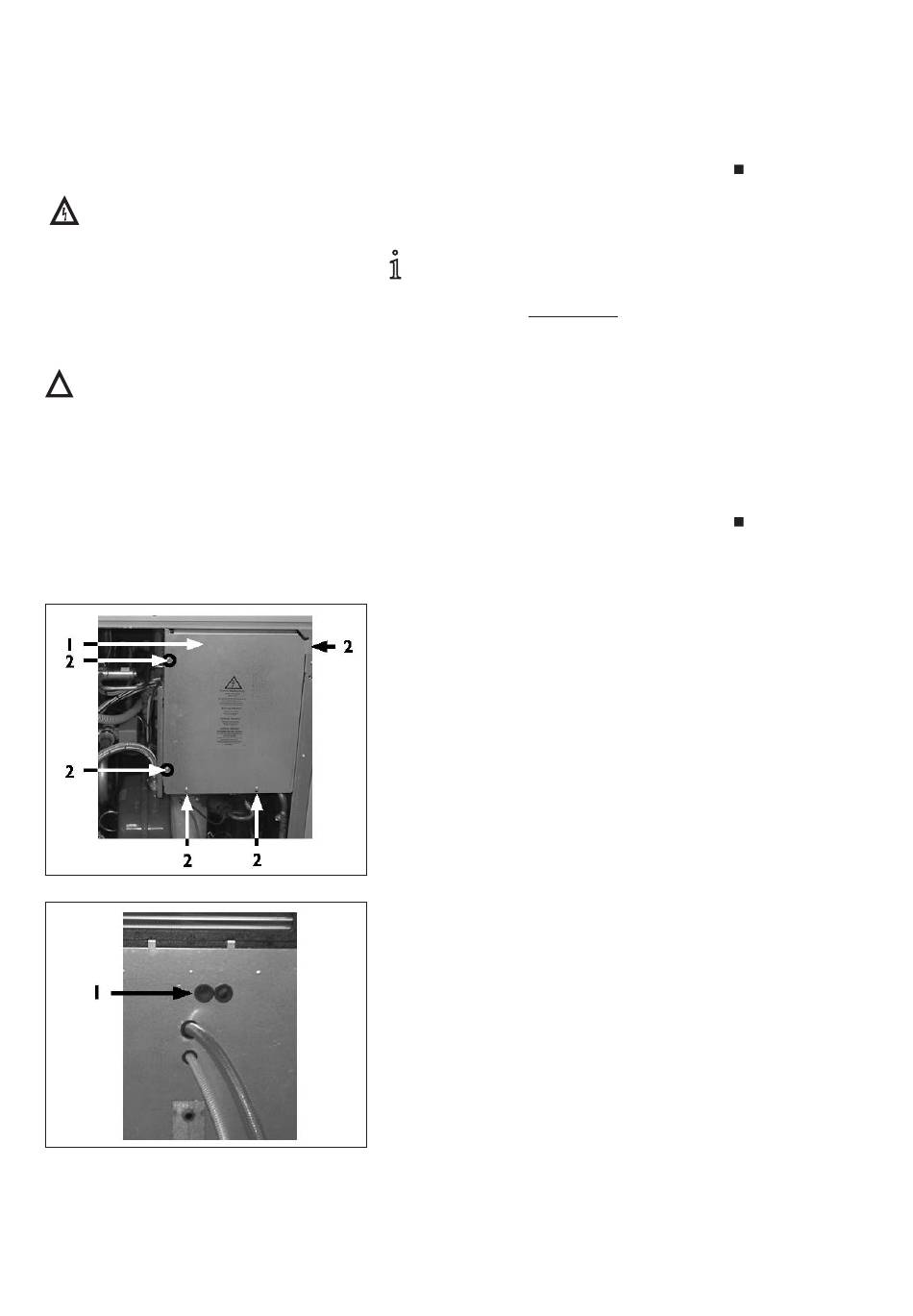

elektrischen schaltkasten des geräts öffnen.
Hierzu Kreuzschlitzschrauben leicht lösen
und Abdeckblech abheben...
1 elektrischer schaltkasten
2 Kreuzschlitzschrauben
3.
leistungskabel und Fühlerkabel durch die
gummitüllen an der geräterückseite in das
Gerät einführen...
1 gummitüllen
☞
Positionierung der gummitüllen für die
Kabeleinführung siehe „Massbild" zum
jeweiligen Gerätetyp.
31
Elektrische
Anschlussarbeit
Leistungsanschluss
