Montage Luftführung
9.
Fühlerkopf in die Halterung auf der rechten
Seite klemmen...
10.
Fühlerkabel über die beiden Kabelhalter und
die Querschiene mit Befestigungslöcher zum
Schaltkasten führen...
11.
nun in umgekehrter Reihenfolge die isolati-
onswände und die seitenwände oben mon-
tieren und dabei die isolationswand immer
erst unten ansetzten und dann schrittweise
von unten nach oben bis auf Position ein-
drücken oder mit der Hand einklopfen.
Hierbei kann seifenwasser durch leichtes
Aufsprühen als Gleitmittel verwendet wer-
den...
!

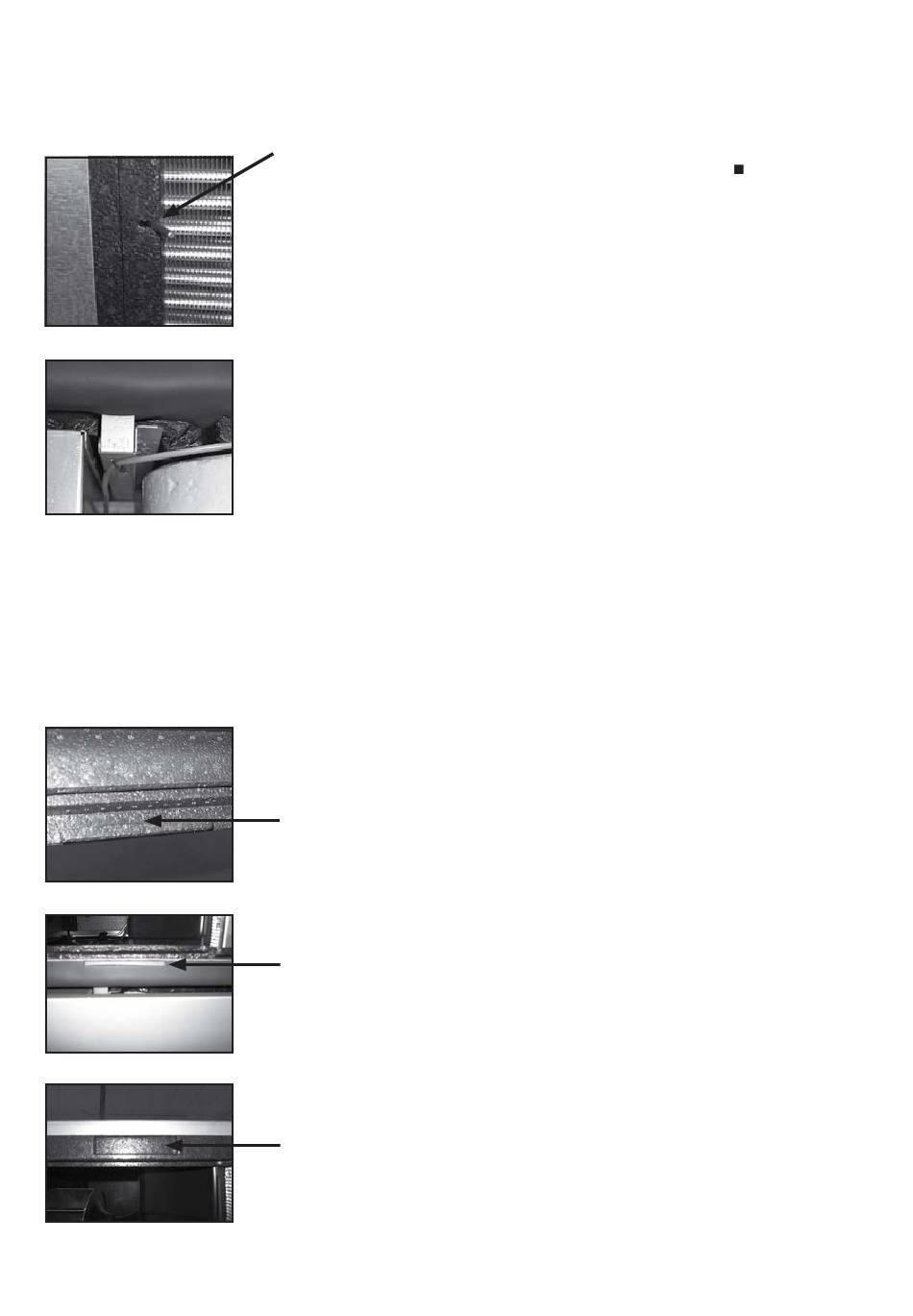

VORSICHT!
Die Nasen an den Isolationswänden
müssen in die vorgesehenen Bereiche
einrasten.
nase:
Rastbereich unten:
Rastbereich oben:
13
Umbau von Luftaus-
blas rechts auf
Luftausblas links
