Anschluss

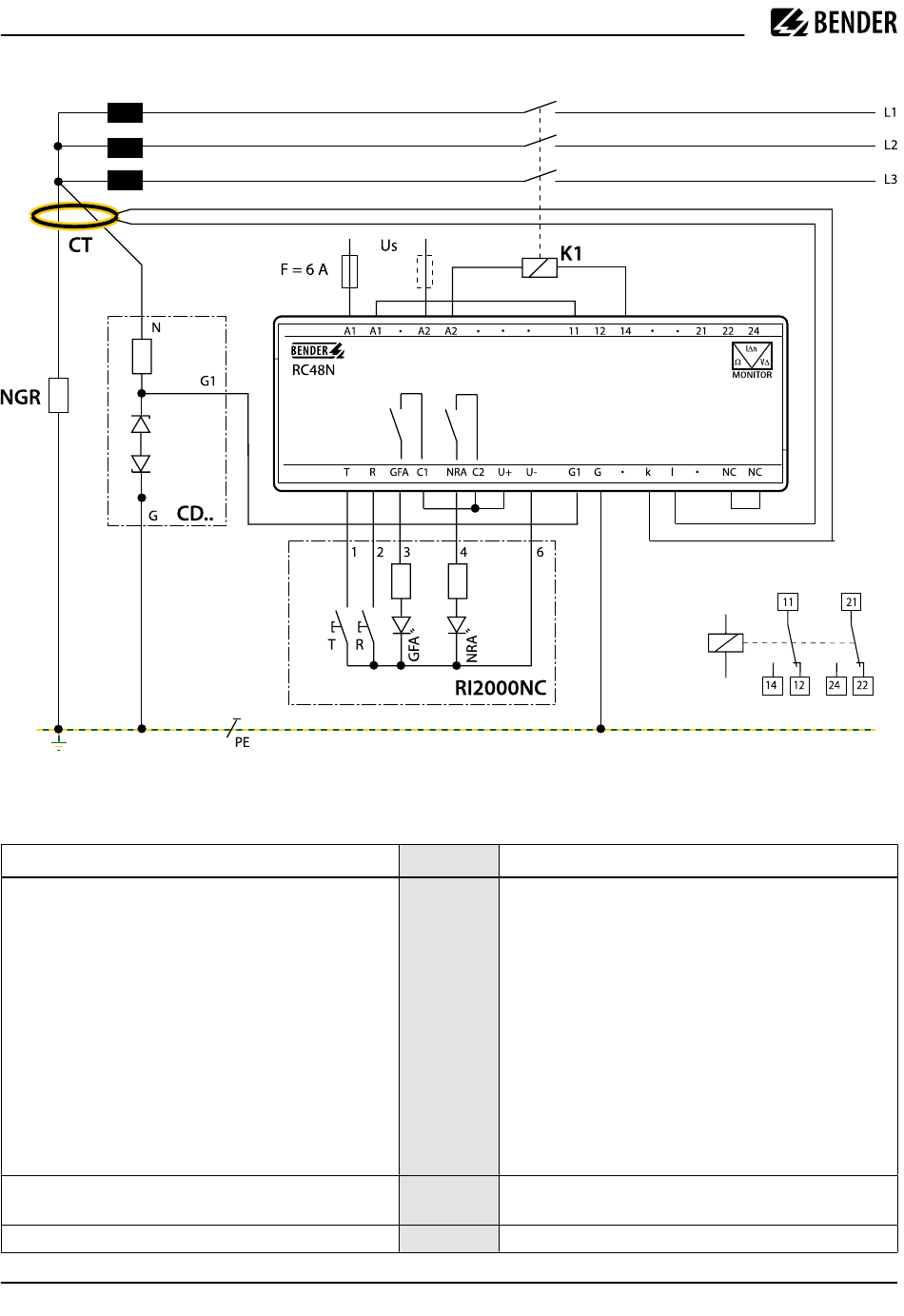

Legende zum Anschlussbild
Beschreibung
Differenzstromwandler zur Erfassung des über den Erdungswider-
stand NGR fließenden Stroms.
Positionieren Sie den Differenzstromwandler wie im Anschlussbild
dargestellt.
Falls ein Isolationsfehler im Erdungswiderstand NGR ausgeschlos-
sen werden kann, so kann der Differenzstromwandler auch zwi-
schen Erdungswiderstand und Erde angeordnet werden. Schließen
Sie den Wandler an die Klemmen k und l des RC48N an.
Keiner der Wandleranschlüsse darf geerdet werden.
Ein Überspannungsschutz ist im Wandler integriert.
Externer Leistungsschalter schaltet überwachtes System im Falle
eines Alarms ab.
Erdungswiderstand
6 RC48N_D00426_01_M_DEEN / 03.2024
Connection
Legend to wiring diagram
CT Residual current transformers to detect the current flowing
through the neutral grounding resistor.
Place the residual current transformer as shown in the wiring
diagram.
The residual current transformer can also be placed between the
neutral grounding resistor and ground provided that no insulation
fault exists in the neutral grounding resistor. Connect the residual
current transformer to the terminals k and l on the RC48N.
None of the CT connections must be grounded.
The residual current transformer is equipped with an overvoltage
protection.
K1 External load switch, disconnects the system being monitored in
case of an alarm.
NGR Neutral grounding resistor
