ISOMETER® isoNAV685-D
Anschluss
Verdrahten Sie das Gerät gemäß Anschlussplan. Beach-
ten Sie dabei die technischen Daten. Montieren Sie nach
dem Anschluss die obere und die untere mitgelieferte
Klemmenabdeckung!
I
W ! Verletzungen, Brände und Sach-
arnung
schäden durch Kurzchluss! Entsprechend DIN
VDE 0100-430 können Sie auf Einrichtungen zum
Schutz bei Kurzschluss für die Ankopplung der
Klemmen L1/+, L2, L3/- an das zu überwachende
IT-System verzichten, wenn die Leitung oder das
Kabel so ausgeführt ist, dass die Kurzschlussgefahr
auf ein Mindestmaß beschränkt ist. Achten Sie auf
kurz- und erdschlussfeste Verlegung.

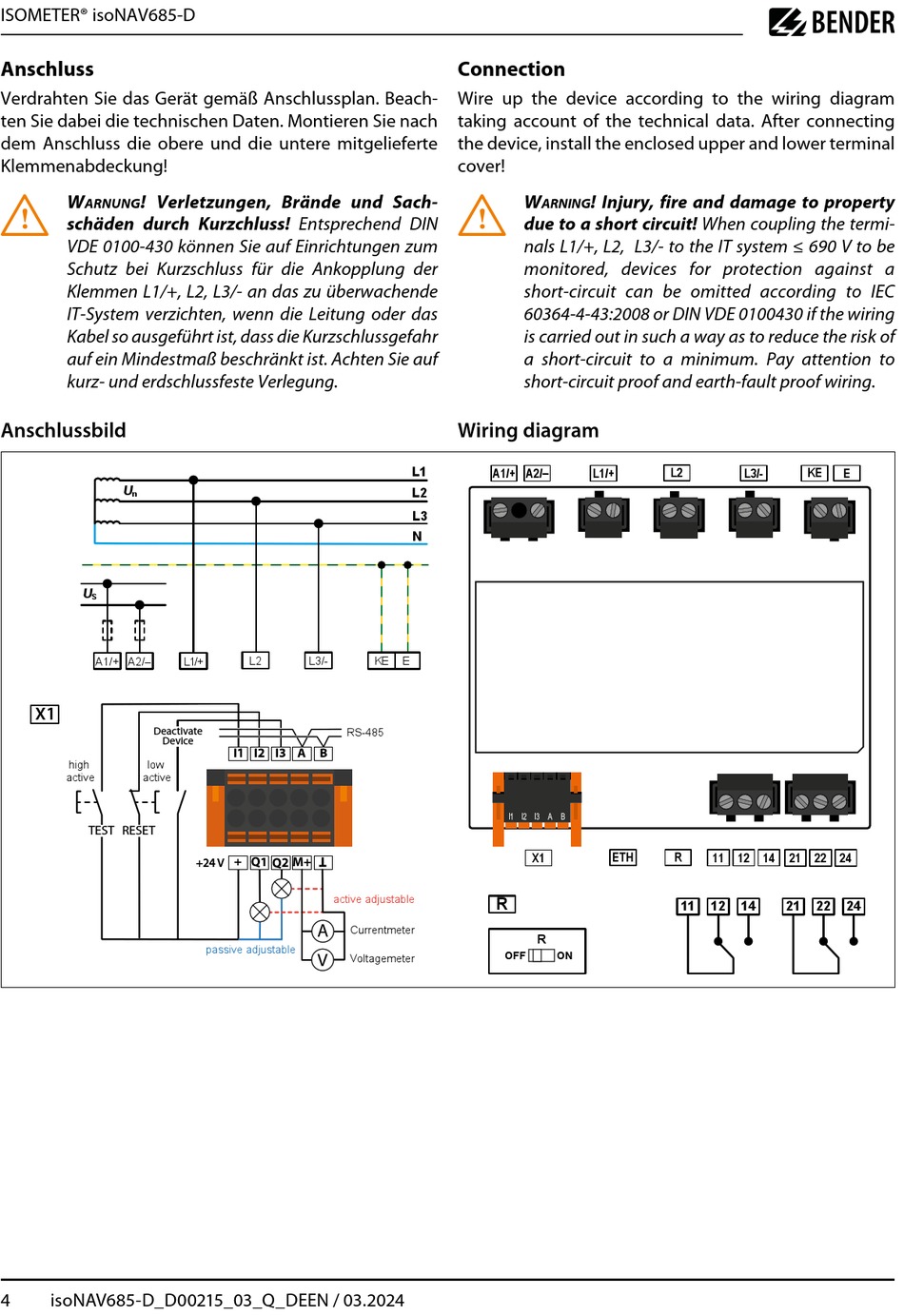

Anschlussbild
U
n
U
S
A1/+ A2/–
X1
Deactivate
Device
high low
active active
TEST RESET
4 isoNAV685-D_D00215_03_Q_DEEN / 03.2024
L1/+ L2 L3/-
RS-485
I1 I2 I3 A B
+ Q1 Q2 M+
+24 V
active adjustable
A
Currentmeter
V Voltagemeter
Connection
Wire up the device according to the wiring diagram
taking account of the technical data. After connecting
the device, install the enclosed upper and lower terminal
cover!
I
W
arning
due to a short circuit! When coupling the termi-
nals L1/+, L2, L3/- to the IT system ≤ 690 V to be
monitored, devices for protection against a
short-circuit can be omitted according to IEC
60364-4-43:2008 or DIN VDE 0100430 if the wiring
is carried out in such a way as to reduce the risk of
a short-circuit to a minimum. Pay attention to
short-circuit proof and earth-fault proof wiring.
Wiring diagram
L1
A1/+ A2/–
L2
L3
N
KE E
X1
R
R
OFF
! Injury, fire and damage to property
L2
L1/+
ETH R
11
11 12
ON
KE
L3/- E
12 14 21 22 24
14 21 22 24
