Einbau

Das Gerät ist für folgende Einbauarten geeignet:
• Installationsverteiler nach DIN 43 871 oder
• Schnellmontage auf Hutprofilschiene (A) nach DIN
EN 50022
• oder Schraubmontage (B).
I
g ! Lebensgefahr durch elektrischen Schlag!
efahr
Stellen Sie vor Einbau des Gerätes und vor Arbeiten
an den Anschlüssen des Gerätes sicher, dass die
Anlage spannungsfrei ist. Wird dies nicht beach-
tet, so besteht für das Personal die Gefahr eines
elektrischen Schlages. Außerdem drohen Sach-
schäden an der elektrischen Anlage und die
Zerstörung des Gerätes.
Anzugsdrehmomente für die Klemmschrauben (C):
0,5...0,6 Nm(4,3...5,3 lb-in).
ø 4,5 (0.17")

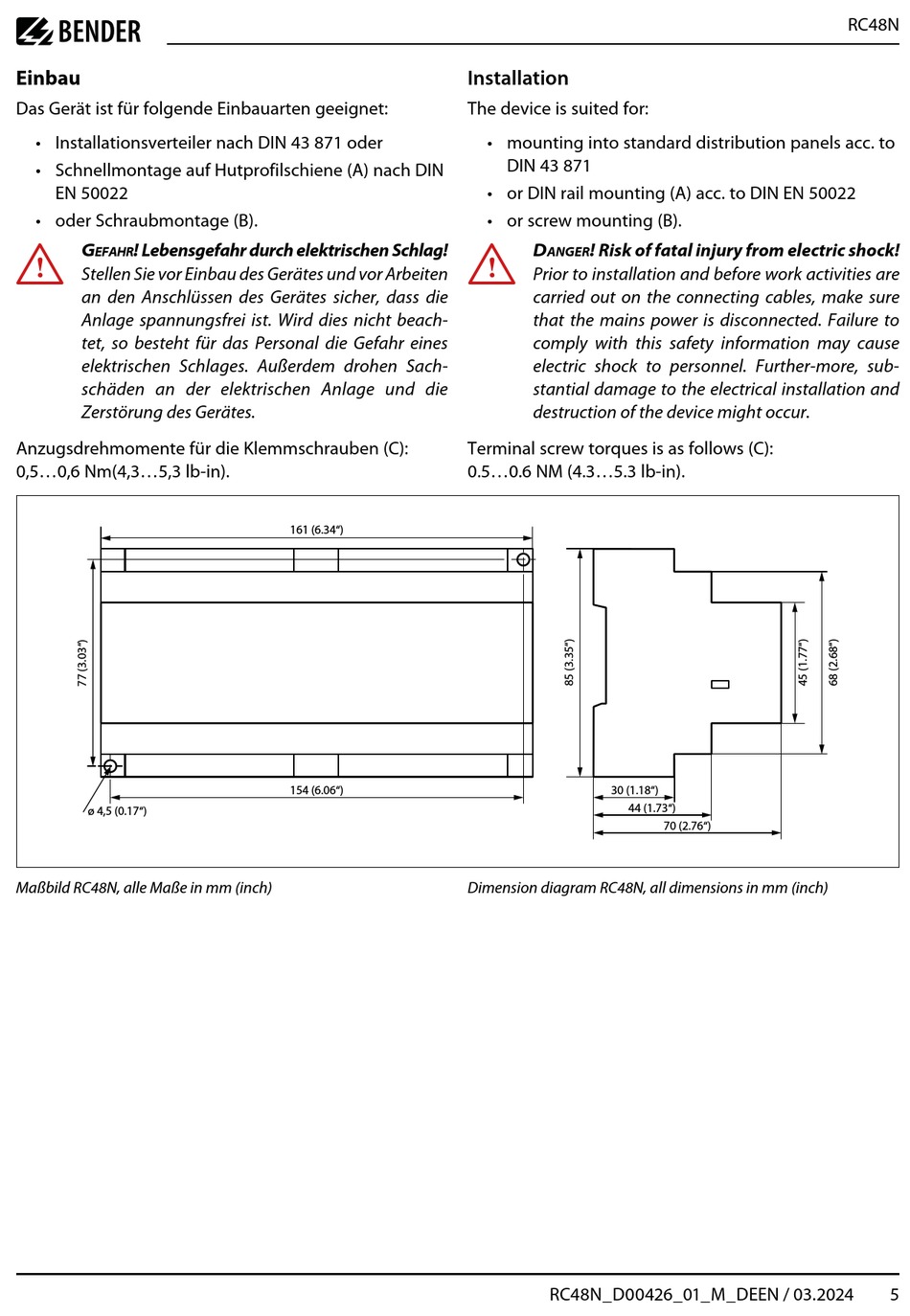

Maßbild RC48N, alle Maße in mm (inch)
161 (6.34")
154 (6.06")
Installation
The device is suited for:
• mounting into standard distribution panels acc. to
DIN 43 871
• or DIN rail mounting (A) acc. to DIN EN 50022
• or screw mounting (B).
I
D ! Risk of fatal injury from electric shock!
anger
Prior to installation and before work activities are
carried out on the connecting cables, make sure
that the mains power is disconnected. Failure to
comply with this safety information may cause
electric shock to personnel. Further-more, sub-
stantial damage to the electrical installation and
destruction of the device might occur.
Terminal screw torques is as follows (C):
0.5...0.6 NM (4.3...5.3 lb-in).
30 (1.18")
44 (1.73")
Dimension diagram RC48N, all dimensions in mm (inch)
RC48N_D00426_01_M_DEEN / 03.2024
70 (2.76")
RC48N
