WICHTIG!
Bei Twin-Schweißbrennern muss die Funktionsprüfung (Schritte 10 - 12) für je-
des Kontaktrohr einzeln durchgeführt werden.
Position des Rei-
nigungsmotors
für Single-
Schweißbrenner
einstellen
1
2
3
4
5
6
7
8
9
10
11
40
Schutzabdeckung der Spannvorrichtung entfernen (siehe Kapitel
deckung demontieren
Gasdüse vom Rohrbogen entfernen.

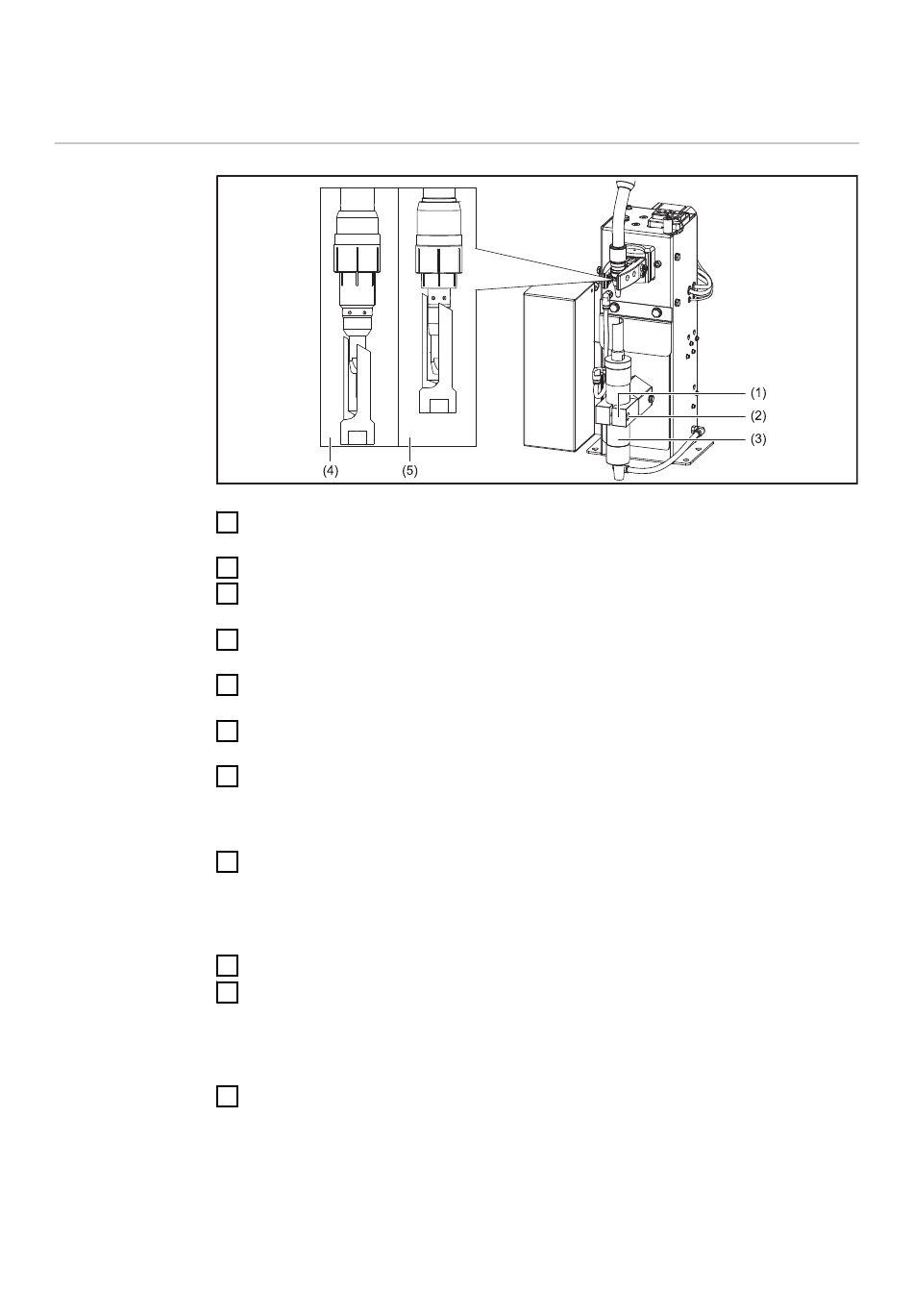

Sicherstellen, dass sich die Hubvorrichtung (1) in der untersten Hubposition
befindet.
Schweißbrenner in Reinigungsposition bringen (siehe Kapitel
tion des Single-Schweißbrenners
Hubvorrichtung (1) per Hand in oberste Hubposition schieben und in dieser
Position halten.
Reinigungsmotor (3) samt Reinigungsfräser per Hand in die Reinigungspositi-
on schieben.
Sicherstellen, dass der Reinigungsfräser keine Bauteile des Schweißbrenners
berührt.
-
Schweißbrenner mit Spritzerschutz siehe Detail (4).
-
Schweißbrenner mit Isolierhülse siehe Detail (5).
Funktionsprüfung bei demontierter Gasdüse durchführen. Dazu die Hubvor-
richtung (1) per Hand in oberste Hubposition schieben.
-
Der Reinigungsfräser muss das Kontaktrohr kollisionsfrei umschließen.
Wenn der Reinigungsfräser Bauteile des Schweißbrenners berührt, muss
die Position des Schweißbrenners erneut eingestellt werden (Schritt 4).
Gasdüse am Rohrbogen montieren.
Funktionsprüfung bei montierter Gasdüse durchführen. Dazu die Hubvor-
richtung (1) per Hand in oberste Hubposition schieben.
-
Der Reinigungsfräser muss kollisionsfrei in die Gasdüse eintauchen.
Wenn der Reinigungsfräser Bauteile des Schweißbrenners berührt, muss
die Position des Schweißbrenners erneut eingestellt werden (Schritt 4).
Schutzabdeckung der Spannvorrichtung montieren (siehe Kapitel
deckung montieren
auf Seite 33).
auf Seite 33).
auf Seite 36).
Schutzab-
Reinigungsposi-
Schutzab-
