Position des Reinigungsmotors einstellen
Position des Rei-
nigungsmotors
für Twin-
Schweißbrenner
einstellen
1
2
3
4
5
6
7
8
9
10
11
12
13
Schutzabdeckung der Spannvorrichtung entfernen (siehe Kapitel
deckung demontieren
auf Seite 33).
Gasdüse vom Rohrbogen entfernen.

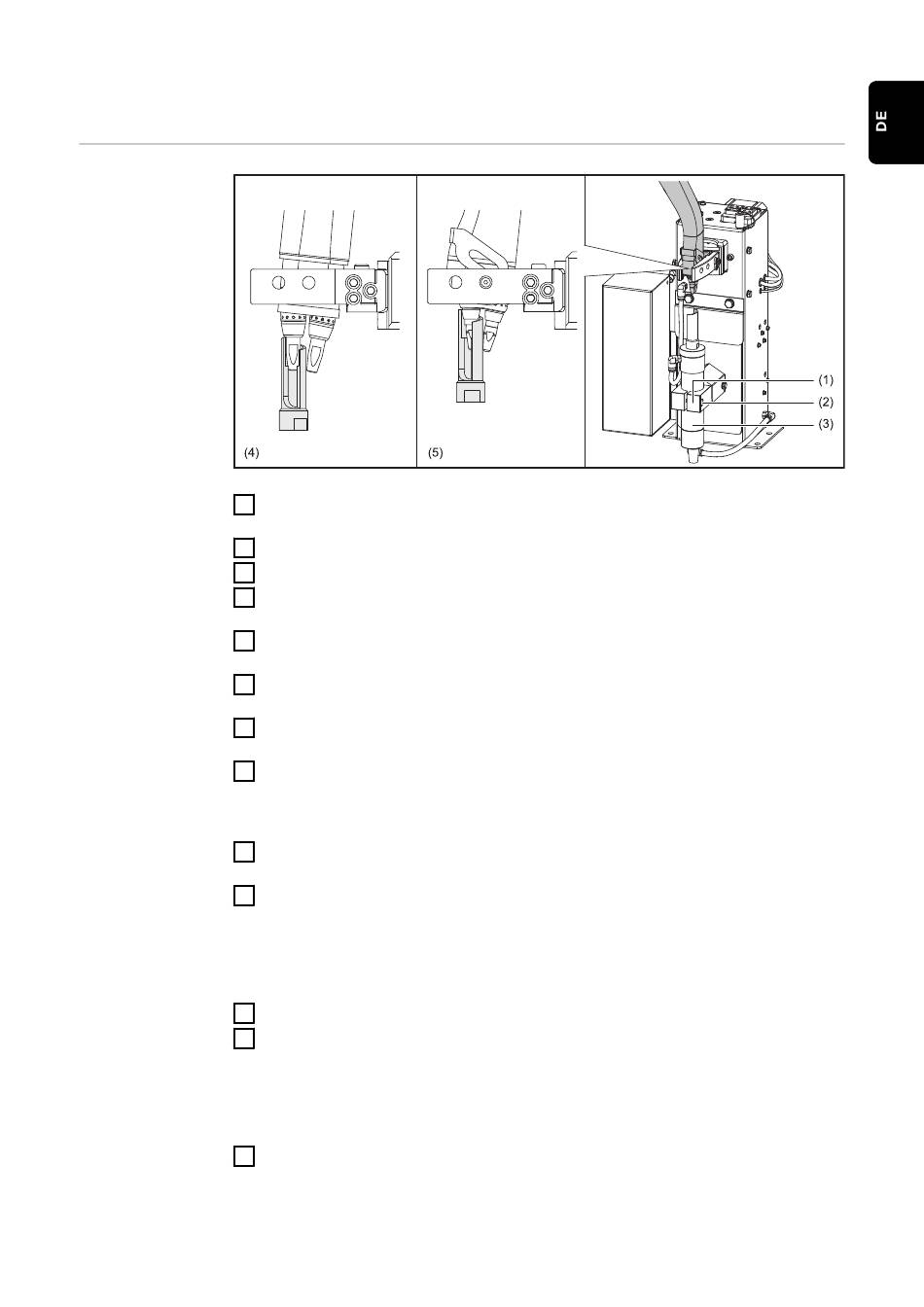

Befestigungsschraube (2) an der Hubvorrichtung lösen.
Sicherstellen, dass sich die Hubvorrichtung (1) in der untersten Hubposition
befindet.
Schweißbrenner in Reinigungsposition bringen (siehe Kapitel
tion des Twin-Schweißbrenners
Hubvorrichtung (1) per Hand in oberste Hubposition schieben und in dieser
Position halten.
Reinigungsmotor (3) samt Reinigungsfräser per Hand in die Reinigungspositi-
on schieben.
Sicherstellen, dass der Reinigungsfräser keine Bauteile des Schweißbrenners
berührt.
-
Schweißbrenner mit Spritzerschutz siehe Detail (4).
-
Schweißbrenner mit Isolierhülse siehe Detail (5).
Reinigungsmotor (3) in dieser Position in der Hubvorrichtung (1) mit der Be-
festigungsschraube (2) fixieren.
Funktionsprüfung bei demontierter Gasdüse durchführen. Dazu die Hubvor-
richtung (1) per Hand in oberste Hubposition schieben.
-
Der Reinigungsfräser muss das Kontaktrohr kollisionsfrei umschließen.
Wenn der Reinigungsfräser Bauteile des Schweißbrenners berührt, muss
die Position des Reinigungsmotors erneut eingestellt werden (ab Schritt
3).
Gasdüse am Rohrbogen montieren.
Funktionsprüfung bei montierter Gasdüse durchführen. Dazu die Hubvor-
richtung (1) per Hand in oberste Hubposition schieben.
-
Der Reinigungsfräser muss kollisionsfrei in die Gasdüse eintauchen.
Wenn der Reinigungsfräser Bauteile des Schweißbrenners berührt, muss
die Position des Reinigungsmotors erneut eingestellt werden (ab Schritt
3).
Schutzabdeckung der Spannvorrichtung montieren (siehe Kapitel
deckung montieren
auf Seite 33).
auf Seite 35).
Schutzab-
Reinigungsposi-
Schutzab-
39
