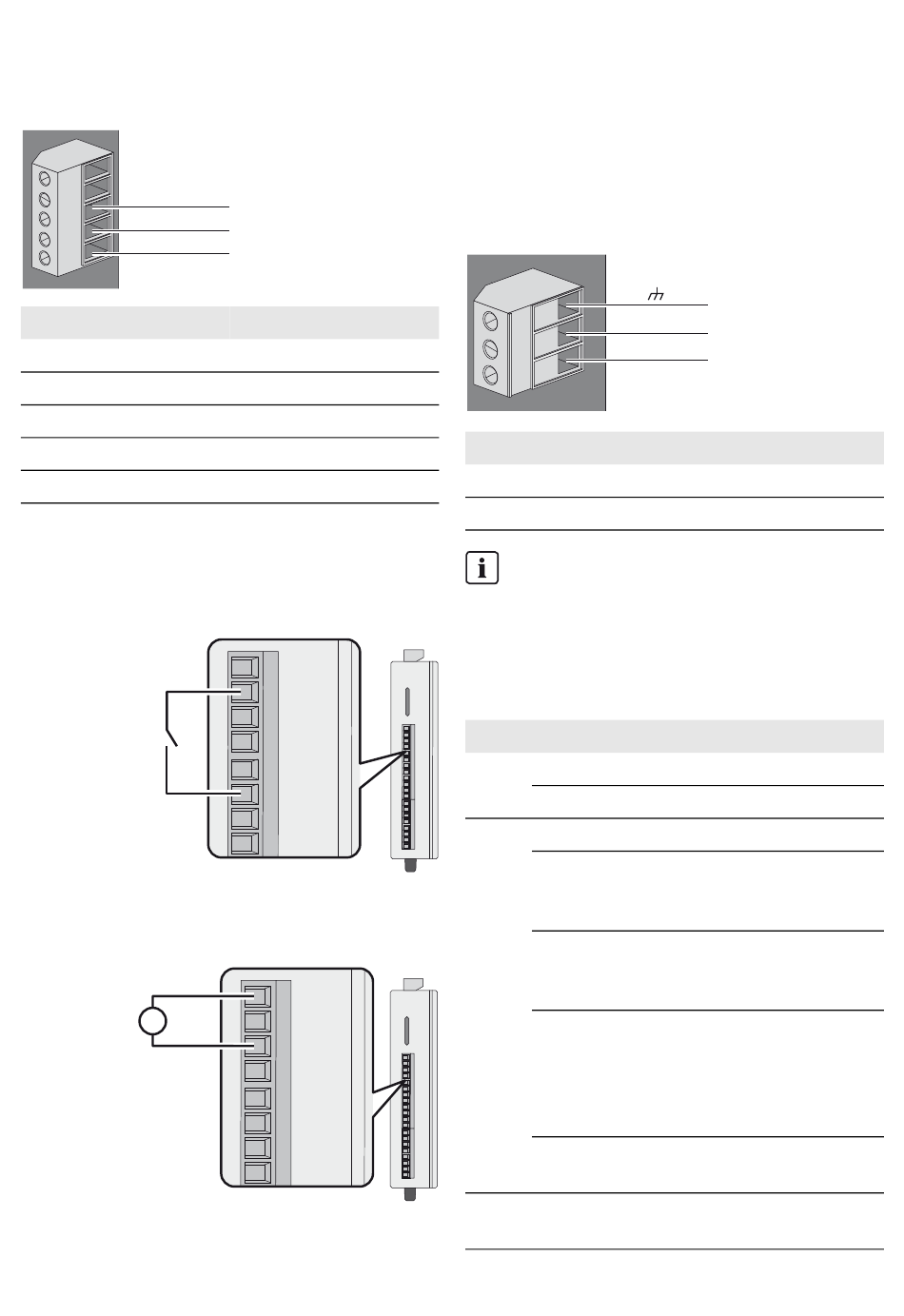

4.3.2 Inverter Manager anschließen
Pin-Belegung der Anschlussklemme (RS485):
5 GND
4 Data A (−)
3 Data B (+)
Pin
D1+
D1-
GND
D2+
D2-
4.3.3 Signalquelle anschließen
Anschluss einer Signalquelle mit
potenzialfreiem Relais-Kontakt
Dry Contact:
closed: DI0 = off
open: DI0 = on
Anschluss einer Signalquelle (10 V ... 30V) mit
digitalen Ausgangssignalen
10 V ... 30 V U U
Wet Contact:
0 V ... 3 V = off
10 V ... 30 V = on
Installationsanleitung
Belegung
---
---
GND
DataA(+)
DataB(-)
COM0
DI0
DI1
DI2
DI3
GND
DI4
DI5
COM0
DI0
DI1
DI2
DI3
GND
DI4
DI5
4.3.4 I/O Box an
Spannungsversorgung anschließen
Verbinden Sie die 12 bis 36 V DC Anschlussleitung mit der
Anschlussklemme für die Spannungsversorgung. Schließen
Sie die Erdung der Anschlussleitung an die Klemme „V-" an
und verbinden Sie den Erdungspin wenn eine Erdung
vorhanden ist.
Pin Belegung
V- Spannungsversorgung
V+ +24 VDC Nominal (+12 VDC ... 36 VDC)
Durchmesser der Anschlussdrähte
Aus Sicherheitsgründen sollten die Anschlussdrähte
für die Stromversorgung einen Durchmesser von
mindestens 2 mm² aufweisen.
4.3.5 LED-Signale der I/O Box
LED Zustand
COM0
DI0
DI1
DI2
DI3
Power Gelb leuchtet
GND
DI4
DI5
DI6
DI7
COM1
Aus
DIO0
DIO1
DIO2
DIO3
GND
Ready Grün leuchtet
DIO4
DIO5
DIO6
DIO7
Grün blinkt
1-mal pro
Sekunde
Grün blinkt
alle 0,5
Sekunden
Grün blinkt
COM0
DI0
DI1
DI2
DI3
GND
DI4
DI5
DI6
DI7
COM1
DIO0
DIO1
DIO2
DIO3 Aus
GND
DIO4
DIO5
DIO6
DIO7
Port 1 Grün blinkt
4 SMA Digital I/O Box
V-
V+
Erklärung
Die I/O Box ist in Betrieb.
Die I/O Box ist nicht in Betrieb.
Das System ist betriebsbereit.
Die Funktion „Auffinden"
wurde ausgelöst.
Die Firmware wird aktualisiert.
Wenn die grüne LED 5
Sekunden leuchtet und danach
für 5 Sekunden erlischt
bedeutet dass, dass das System
sich im „Safe Mode" befindet.
Das System ist nicht
betriebsbereit.
Daten werden gesendet oder
empfangen.
IMVIOBOX-de-10 19
