4 SMA Digital I/O Box
4 SMA Digital I/O Box
4.1 Contenuto della fornitura
Controllare che il contenuto della fornitura di ciascun
prodotto sia completo e non presenti danni visibili
all'esterno. In caso di contenuto della fornitura incompleto
o danneggiato rivolgersi al proprio rivenditore
specializzato.
A

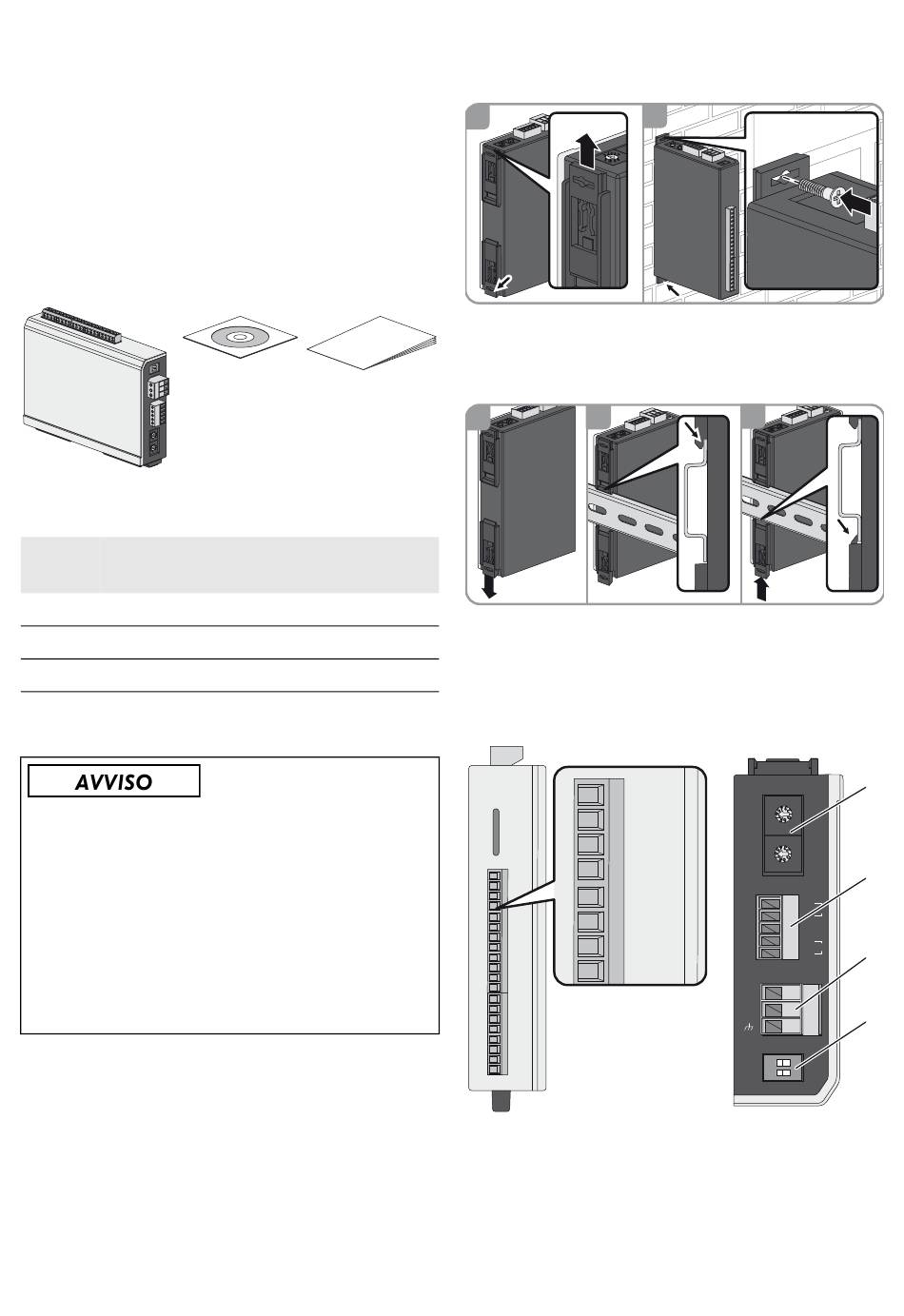

Figura 2: Contenuto della fornitura di SMA Digital
I/O Box
Posizio Numer Denominazione
ne o
A 1 SMA Digital I/O Box
B 1 CD
C 1 Guida rapida per l'installazione
4.2 Montaggio di I/O Box
Danneggiamento di prodotti e linee a causa
dell'umidità
Inverter Manager e I/O Box non sono protetti contro gli
spruzzi d'acqua. L'umidità potrebbe pertanto penetrare
all'interno e danneggiare prodotti e linee.
• Inverter Manager e I/O Box devono essere installati
in un ambiente asciutto, ad es. in un locale interno o
in un involucro protetto contro gli spruzzi (grado di
protezione: minimo IP54, NEMA 3R).
38 IMVIOBOX-IA-xx-10
B C
SMA Solar Technology AG / SMA America, LLC
4.2.1 Variante 1: montaggio a parete
1
4.2.2 Variante 2: montaggio su guida
DIN
2
1
4.3 Collegamento a I/O Box
4.3.1 Panoramica
A
COM0
DI0
DI1
DI2
COM0
DI0
DI3
DI1
DI2
DI3 GND
GND
DI4
DI4
DI5
DI6
DI5
DI7
COM1
DIO0
DIO1
DIO2
DIO3
GND
DIO4
DIO5
DIO6
DIO7
2
3
X10
X1
D1+
P1
D1-
GND
D2+
P2
D2-
V+
V-
Rep
Dual
Run Initial
Istruzioni per l'installazione
B
C
D
E
