SMA INVERTER MANAGER Installationsanleitung Seite 29

SMA Solar Technology AG / SMA America, LLC
Posición Denominación
A Entradas digitales para la conexión a una
fuente de señal (pueden ocuparse las
entradas de DI0 a DI5; el resto de entradas
carecen de función)
B Mantener el ajuste de fábrica: X1 = 1, X10
= 0
C Conexión del Inverter Manager
D Conexión del suministro de corriente
E Mantener el ajuste de fábrica: 1 = Dual, 2
= Initial

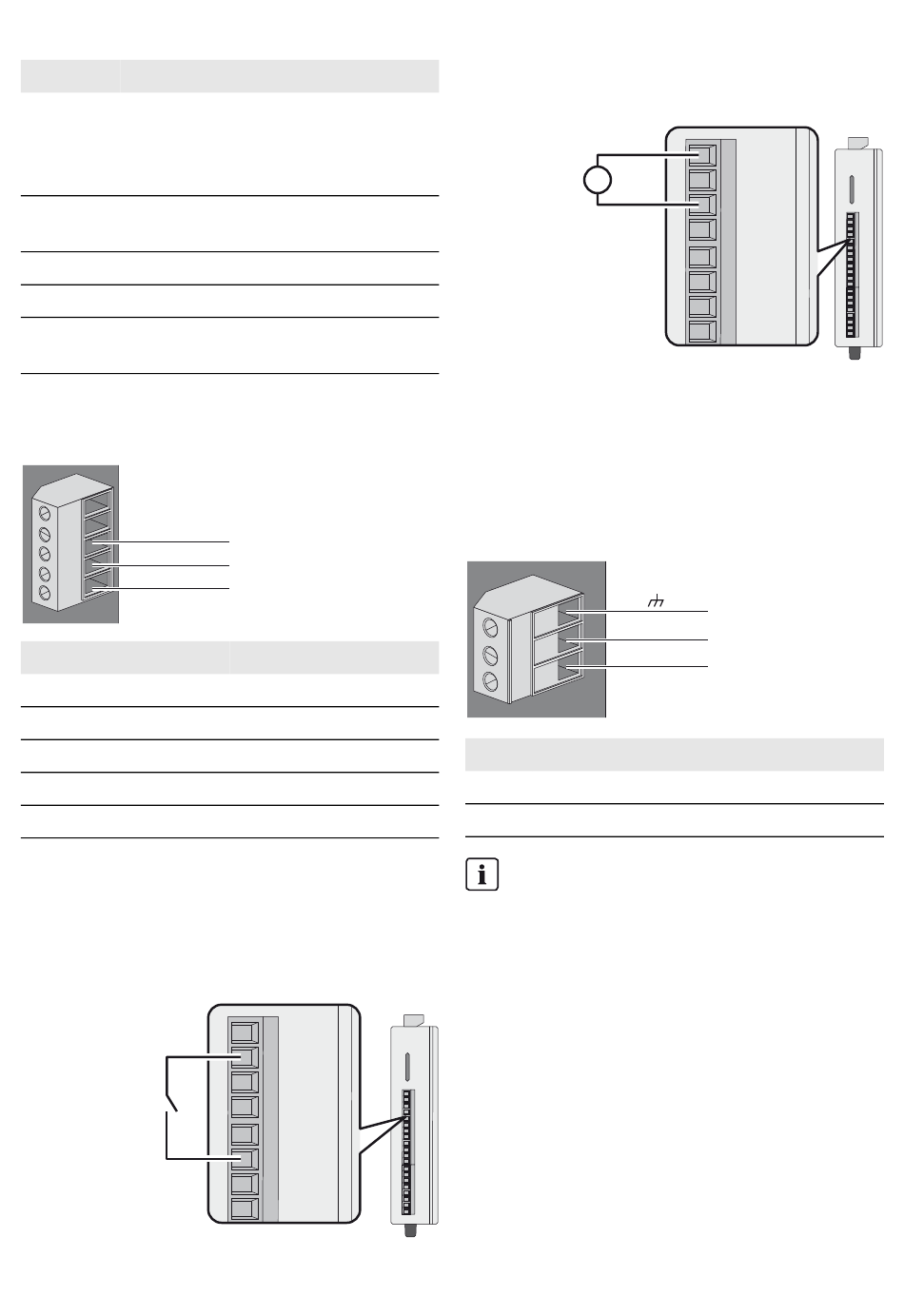

4.3.2 Conexión del Inverter Manager
Asignación de patillas del borne (RS485):
5 GND
4 Data A (−)
3 Data B (+)
Patilla
D1+
D1-
GND
D2+
D2-
4.3.3 Conexión de las fuentes de la
señal
Conexión de una fuente de señal con contacto
de relé sin potencial
Dry Contact:
closed: DI0 = off
open: DI0 = on
Instrucciones de instalación
Asignación
---
---
GND
DataA(+)
DataB(-)
COM0
DI0
DI1
DI2
DI3
GND
DI4
DI5
Conexión de una fuente de señal (10 V ... 30V)
con señales de salida digitales
10 V ... 30 V
Wet Contact:
0 V ... 3 V = off
10 V ... 30 V = on
4.3.4 Conexión de la I/O Box al
suministro de tensión
Conecte la línea de conexión de 12 a 36 V CC con el
borne del suministro de tensión. Conecte la toma a tierra de
la línea de conexión al borne "V-" y acople la patilla de
toma a tierra si hay una toma a tierra disponible.
Patilla Asignación
V- Suministro de tensión
V+ +24 V CC nominal (+12 V CC ... 36 V CC)
Diámetro de los hilos de conexión
Por motivos de seguridad, los hilos de conexión del
suministro de corriente deben tener un diámetro
mínimo de 2 mm².
COM0
DI0
DI1
DI2
DI3
GND
DI4
DI5
DI6
DI7
COM1
DIO0
DIO1
DIO2
DIO3
GND
DIO4
DIO5
DIO6
DIO7
4 SMA Digital I/O Box
COM0
U U
DI0
DI1
DI2
DI3
GND
DI4
DI5
V-
V+
IMVIOBOX-IA-xx-10
COM0
DI0
DI1
DI2
DI3
GND
DI4
DI5
DI6
DI7
COM1
DIO0
DIO1
DIO2
DIO3
GND
DIO4
DIO5
DIO6
DIO7
