SMA INVERTER MANAGER Installationsanleitung Seite 35

SMA Solar Technology AG / SMA America, LLC
3.3.3 Collegamento di inverter e
router via Ethernet

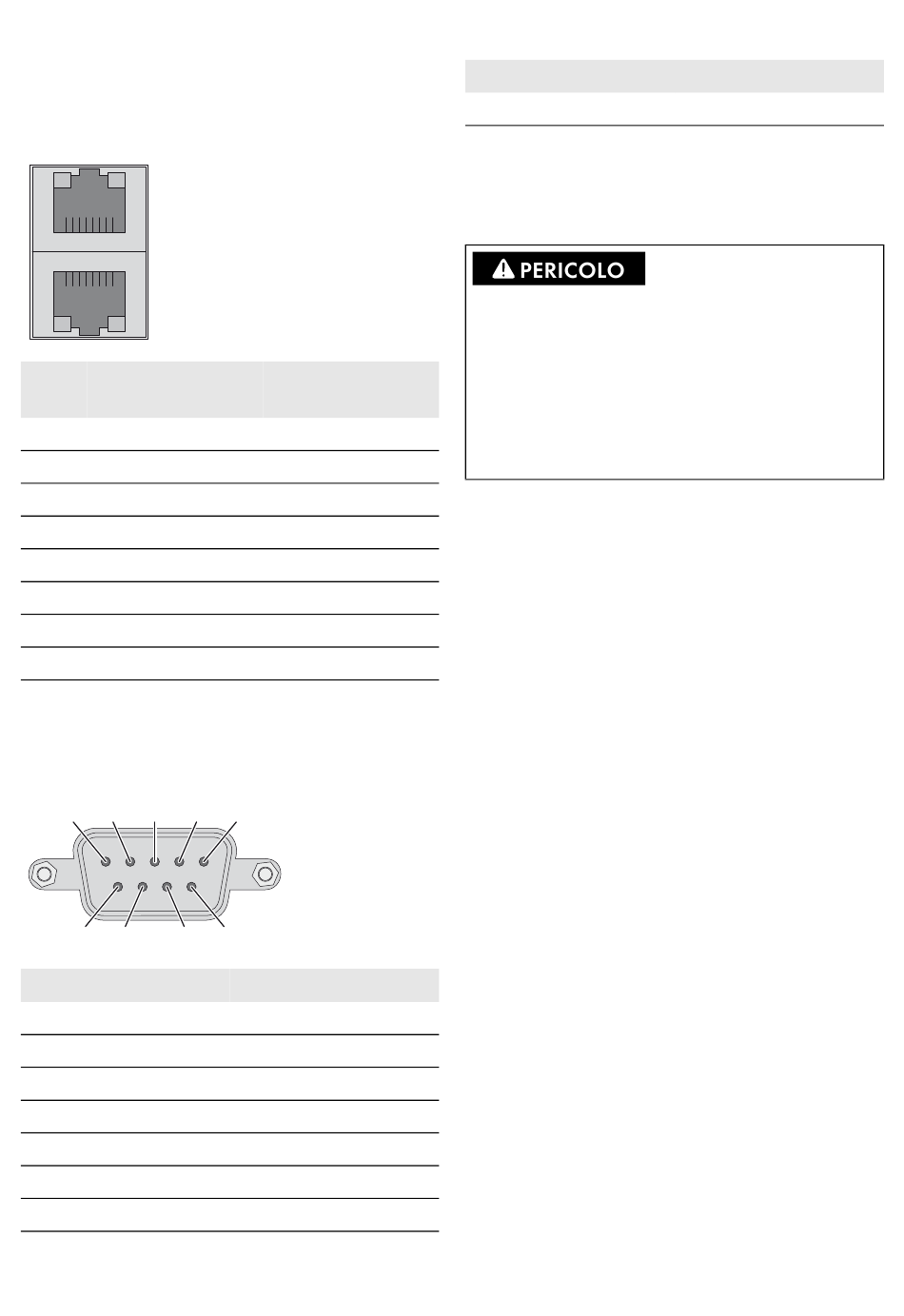

Assegnazione dei pin sulle prese di rete (LAN1 e LAN2):
8 1
1 8
Pin Assegnazione per
10/100 Mbps
1 ETx+
2 ETx-
3 ERx+
4 ---
5 ---
6 ERx-
7 ---
8 ---
3.3.4 Collegamento di I/O Box e
stazione meteo (opzionale)
Assegnazione dei pin dell'interfaccia seriale (RS485):
1 2 3
6 7 8
Pin
1
2
3
4
5
6
7
Istruzioni per l'installazione
Assegnazione per
1000 Mbps
TRD(0)+
TRD(0)-
TRD(1)+
TRD(2)+
TRD(2)-
TRD(1)-
TRD(3)+
TRD(3)-
4 5
9
Assegnazione
---
---
DataB(+)
DataA(-)
GND
---
---
Pin
8
3.3.5 Collegamento di Inverter
Manager all'alimentazione di
tensione
Pericolo di morte per folgorazione in caso di
contatto con un prodotto non messo a terra
In caso di contatto con un prodotto senza messa a terra
sussiste il pericolo di morte per folgorazione.
• Accertarsi che il prodotto sia integrato nella
protezione da sovratensioni.
• Mettere a terra l'involucro del prodotto.
Procedura:
Per collegare Inverter Manager all'alimentazione di
tensione, effettuare le seguenti azioni nell'ordine indicato.
• Collegare il conduttore di protezione a Inverter
Manager.
• Collegare l'alimentatore.
Collegamento del conduttore di protezione a
Inverter Manager
SG: nella figura il contatto di terra (Shielded Ground, SG;
denominato anche Protected Ground) si trova in alto sulla
presa per il collegamento elettrico.
Procedura:
• Mettere a terra Inverter Manager collegando il
conduttore di protezione alla vite di messa a terra dello
stesso. Una messa a terra regolamentare e un corretto
percorso dei cavi contribuiscono a limitare possibili
disturbi dovuti a interferenze elettromagnetiche.
3 Inverter Manager
Assegnazione
---
IMVIOBOX-IA-xx-10 35
