Conexión de la fuente de alimentación
SMA recomienda utilizar la fuente de alimentación para
carril DIN disponible como accesorio (número de pedido:
CLCON-PWRSUPPLY).
Procedimiento:
1. Monte la fuente de alimentación (consulte las
instrucciones del fabricante).
2. Conecte el cable de conexión a la fuente de
alimentación (consulte las instrucciones del fabricante).
Recorte los conductores que no sean necesarios hasta
el revestimiento del cable y anote el color de los
conductores.

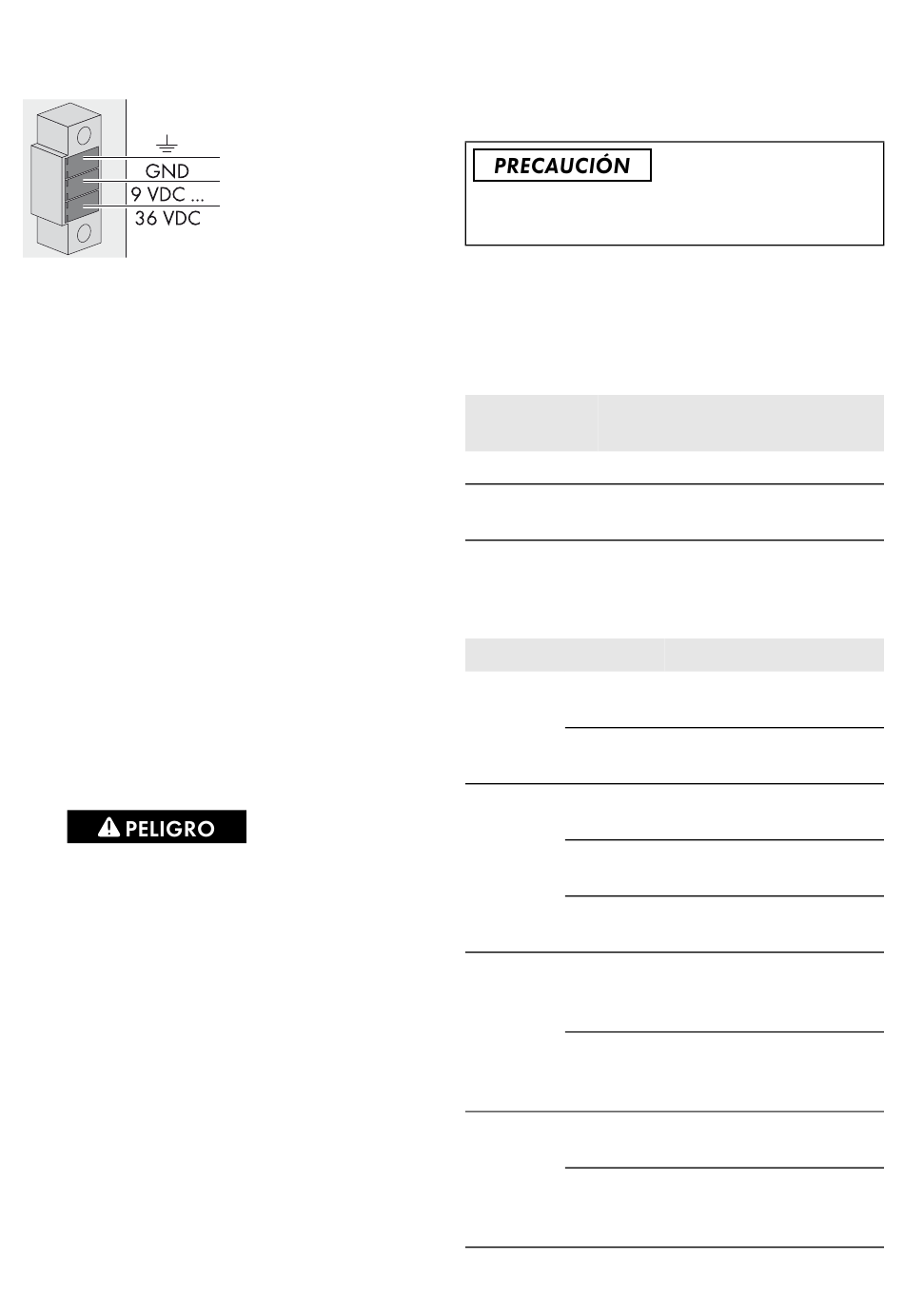

3. Conecte el cable de conexión a la caja de bornes del
suministro de tensión (9 V CC ... 36 V CC).
Compruebe que el conductor de puesta a tierra
apantallado esté conectado con el terminal de toma a
tierra.
4. Conecte la caja de bornes del suministro de tensión
con la fuente de alimentación conectada a la hembrilla
"Power Input" del Inverter Manager.
5. Conecte el cable de conexión de CA a la fuente de
alimentación (consulte las instrucciones del fabricante).
6.
Peligro de muerte por descarga eléctrica
En el punto de conexión de la red pública hay
tensiones eléctricas que pueden causar la muerte.
• Desconecte el punto de conexión y asegure
contra cualquier reconexión accidental.
7. Conecte el otro extremo del cable de conexión de CA
al suministro de tensión.
8. Conecte el punto de conexión a la red pública.
☑ Cuando el led de alimentación se ilumine en verde, el
Inverter Manager está listo para funcionar.
Reloj en tiempo real
El reloj en tiempo real del Inverter Manager funciona con
una batería de litio. Le recomendamos encarecidamente no
cambiar la batería de litio sin la ayuda de personal del
26 IMVIOBOX-IA-xx-10
SMA Solar Technology AG / SMA America, LLC
servicio técnico cualificado. Si es necesario cambiar la
batería, diríjase al servicio técnico (encontrará la
información de contacto en www.SMA-Solar.com).
Si la batería se sustituye por otra de un tipo erróneo,
existe riesgo de explosión.
3.4 Conexión ethernet del Inverter
Manager
A continuación encontrará los ajustes de fábrica para las
redes de área local (LAN) del Inverter Manager.
Dirección IP
LAN1 192.168.4.127
LAN2 Asignada a través
de DHCP
3.5 Señales led del Inverter
Manager
Led Estado
Power Encendido
en verde
Apagado
LAN Encendido
en verde
Encendido
en amarillo
Apagado
Tx1, Tx2 Intermitente
(P1-P2) en verde
Apagado
Rx1, Rx2 Intermitente
(P1-P2) en verde
Apagado
Máscara de
subred
255.255.255.0
Asignada a través
de DHCP
Explicación
El Inverter Manager está en
funcionamiento.
El Inverter Manager no está
en funcionamiento.
Modo ethernet 100 Mbps
Modo ethernet 1000 Mbps
(Gigabit)
Sin actividad o ethernet
10 Mbps
Transferencia de datos a
través de puertos en serie
P1-P2
Sin transferencia de datos a
través de puertos en serie
P1-P2
Recepción de datos a través
de puertos en serie P1-P2
Sin recepción de datos a
través de puertos en serie
P1-P2
