tierenden Betrieb wird dabei fast jeder Frühausfall erkannt.
Dem folgt ein 100% Test jedes Gerätes, bei dem alle Be-
triebsarten und die Einhaltung der technischen Daten geprüft
werden.
Dennoch ist es möglich, daß ein Bauteil erst nach längerer
Betriebsdauer ausfällt. Daher wird auf alle Geräte eine
Funktionsgarantie von 2 Jahren gewährt. Voraussetzung
ist, daß im Gerät keine Veränderungen vorgenommen wur-
den. Für Versendungen per Post, Bahn oder Spedition wird
empfohlen, die Originalverpackung zu verwenden. Transport-
oder sonstige Schäden, verursacht durch grobe Fahrlässig-
keit, werden von der Garantie nicht erfaßt. Bei einer Bean-
standung sollte man am Gehäuse des Gerätes eine stichwort-
artige Fehlerbeschreibung anbringen. Wenn dabei gleich der
Name und die Telefon-Nr. (Vorwahl und Ruf- bzw. Durchwahl-
Nr. oder Abteilungsbezeichnung) für evtl. Rückfragen ange-
ben wird, dient dies einer beschleunigten Abwicklung.

Wartung

Verschiedene wichtige Eigenschaften des Oszilloskops soll-
ten in gewissen Zeitabständen sorgfältig überprüft werden.
Nur so besteht eine weitgehende Sicherheit, daß alle Signale
mit der den technischen Daten zugrundeliegenden Exaktheit
dargestellt werden. Die im Testplan dieses Manuals beschrie-
benen Prüfmethoden sind ohne großen Aufwand an Meßge-
räten durchführbar. Sehr empfehlenswert ist jedoch ein
SCOPE-TESTER HZ60, der trotz seines niedrigen Preises Auf-
gaben dieser Art hervorragend erfüllt. Die Außenseite des
Oszilloskops sollte regelmäßig mit einem Staubpinsel gerei-
nigt werden. Hartnäckiger Schmutz an Gehäuse und Griff, den
Kunststoff- und Aluminiumteilen läßt sich mit einem angefeuch-
teten Tuch (Wasser +1% Entspannungsmittel) entfernen. Bei
fettigem Schmutz kann Brennspiritus oder Waschbenzin
(Petroleumäther) benutzt werden. Die Sichtscheibe darf nur
mit Wasser oder Waschbenzin (aber nicht mit Alkohol oder
Lösungsmitteln) gereinigt werden, sie ist dann noch mit ei-
nem trockenen, sauberen, fuselfreien Tuch nachzureiben. Nach
der Reinigung sollte sie mit einer handelsüblichen antistati-
schen Lösung, geeignet für Kunststoffe, behandelt werden.
Keinesfalls darf die Reinigungsflüssigkeit in das Gerät gelan-
gen. Die Anwendung anderer Reinigungsmittel kann die Kunst-
stoff- und Lackoberflächen angreifen.

Schutzschaltung

Dieses Gerät ist mit einem Schaltnetzteil ausgerüstet, wel-
ches über Überstrom und -spannungs Schutzschaltungen
verfügt. Im Fehlerfall kann ein, sich periodisch wiederholen-
des, tickendes Geräusch hörbar sein.

Netzspannung

Das Gerät arbeitet mit Netzwechselspannungen von 100V bis
240V. Eine Netzspannungsumschaltung ist daher nicht vorge-
sehen. Die Netzeingangssicherungen sind von außen zugäng-
lich. Netzstecker-Buchse und Sicherungshalter bilden eine Ein-
heit. Der Sicherungshalter befindet sich über der 3poligen Netz-
stecker-Buchse. Ein Auswechseln der Sicherungen darf und
kann (bei unbeschädigtem Sicherungshalter) nur erfolgen,
wenn zuvor das Netzkabel aus der Buchse entfernt wurde.
Mit einem geeigneten Schraubenzieher (Klingenbreite ca.
2mm) werden die, an der linken und rechten Seite des
Sicherungshalters befindlichen, Kunststoffarretierungen nach
Innen gedrückt. Der Ansatzpunkt ist am Gehäuse mit zwei
schrägen Führungen markiert. Beim Entriegeln wird der
Sicherungshalter durch Druckfedern nach außen gedrückt und
kann entnommen werden. Jede Sicherung kann dann entnom-
men und ebenso ersetzt werden. Es ist darauf zu achten, daß
die zur Seite herausstehenden Kontaktfedern nicht verbogen
werden. Das Einsetzen des Sicherungshalters ist nur mög-
6
lich, wenn der Führungssteg zur Buchse zeigt. Der Sicherungs-
halter wird gegen den Federdruck eingeschoben, bis beide
Kunstoffarretierungen einrasten. Die Verwendung ,,geflickter"
Sicherungen oder das Kurzschließen des Sicherungshalters ist
unzulässig. Dadurch entstehende Schäden fallen nicht unter
die Garantieleistungen.

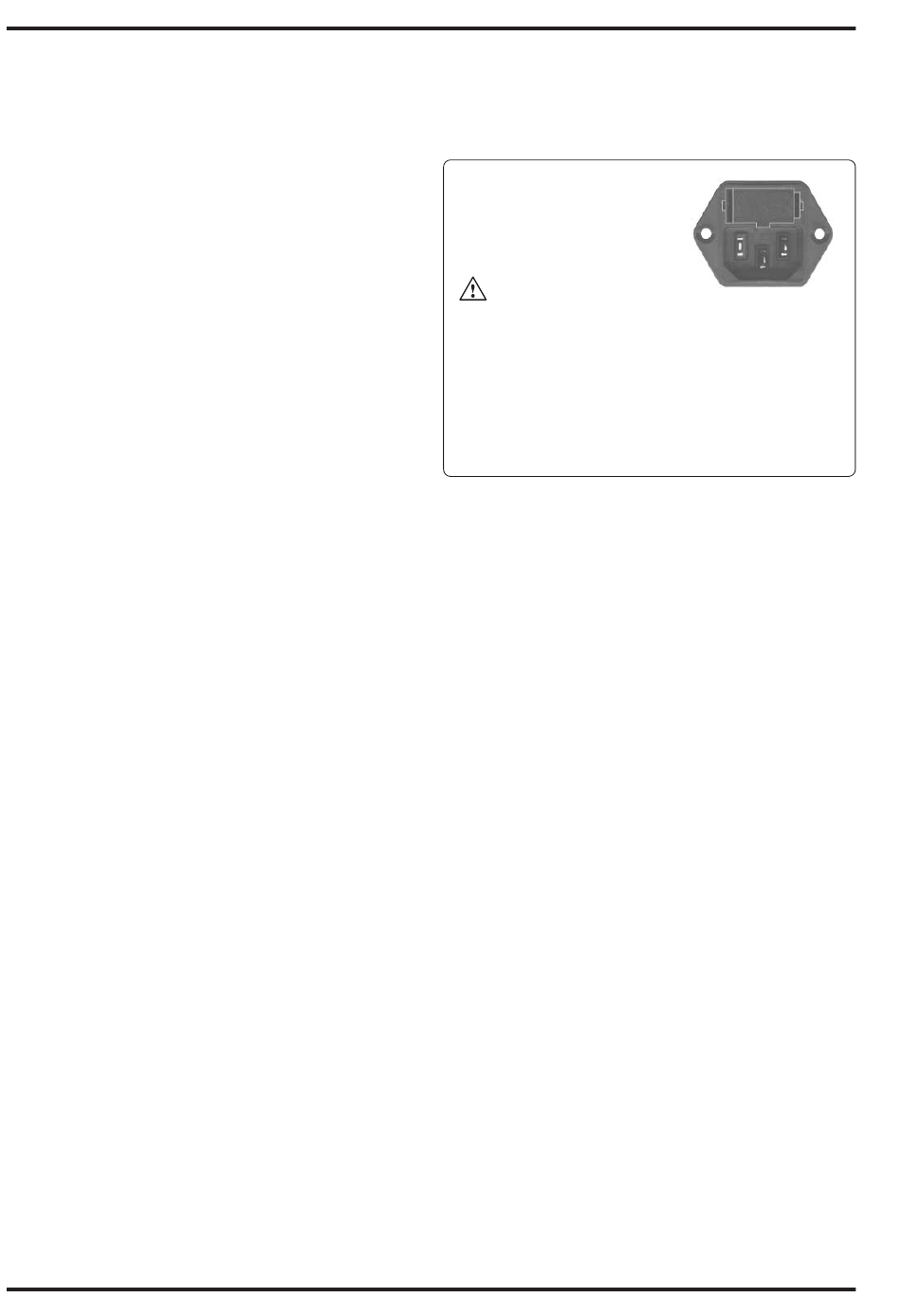

Sicherungstype:
Größe 5 x 20 mm; 250V~, C;
IEC 127, Bl. III; DIN 41 662
(evtl. DIN 41 571, Bl. 3).
Abschaltung: träge (T) 0,8A.
ACHTUNG!
Im Inneren des Gerätes befindet sich im Bereich des
Schaltnetzteiles eine Sicherung:
Größe 5 x 20 mm; 250V~, C;
IEC 127, Bl. III; DIN 41 662
(evtl. DIN 41 571, Bl. 3).
Abschaltung: flink (F) 0,5A.
Diese Sicherung darf nicht vom Anwender ersetzt
werden!

Art der Signalspannung

Der HM604-3 erfaßt praktisch alle sich periodisch wiederho-
lenden Signalarten, von Gleichspannung bis Wechselspannun-
gen mit einer Frequenz von mindestens 60MHz (-3dB).
Der Vertikalverstärker ist so ausgelegt, daß die Übertragungs-
güte nicht durch eigenes Überschwingen beeinflußt wird. Die
Darstellung einfacher elektrischer Vorgänge, wie sinusförmige
HF- und NF-Signale oder netzfrequente Brummspannungen,
ist in jeder Hinsicht problemlos. Beim Messen ist ein ab ca.
25MHz zunehmender Meßfehler zu berücksichtigen, der durch
Verstärkungsabfall bedingt ist. Bei ca. 40MHz beträgt der Ab-
fall etwa 10%, der tatsächliche Spannungswert ist dann ca.
11% größer als der angezeigte Wert. Wegen der differieren-
den Bandbreiten der Vertikalverstärker (-3dB zwischen 60MHz
und 75MHz), ist der Meßfehler nicht so exakt definierbar. Bei
sinusförmigen Vorgängen liegt die -6dB Grenze sogar bei
100MHz. Die zeitliche Auflösung ist unproblematisch. Bei
der Aufzeichnung rechteck- oder impulsartiger Signalspannun-
gen ist zu beachten, daß auch deren Oberwellenanteile über-
tragen werden müssen. Die Folgefrequenz des Signals muß
deshalb wesentlich kleiner sein als die obere Grenzfrequenz
des Vertikalverstärkers. Bei der Auswertung solcher Signale
ist dieser Sachverhalt zu berücksichtigen.
Schwieriger ist das Oszilloskopieren von Signalgemischen, be-
sonders dann, wenn darin keine mit der Folgefrequenz ständig
wiederkehrenden höheren Pegelwerte enthalten sind, auf die
getriggert werden kann. Dies ist z.B. bei Burst-Signalen der Fall.
Um auch dann ein gut getriggertes Bild zu erhalten, ist u.U.
eine Veränderung der HOLD OFF- Zeit bzw. DELAY-Betrieb er-
forderlich. Fernseh-Video-Signale (FBAS-Signale) sind mit Hil-
fe des aktiven TV-Sync-Separators leicht triggerbar.
Die zeitliche Auflösung ist unproblematisch. Beispielsweise
wird bei ca. 100MHz und der kürzesten einstellbaren Ablenk-
zeit (5ns/cm) alle 2 cm ein Kurvenzug geschrieben.
Für den wahlweisen Betrieb als Wechsel- oder Gleich-
spannungsverstärker hat der Vertikalverstärker-Eingang einen
DC/AC-Schalter (DC = direct current; AC = alternating current).
Mit Gleichstromkopplung DC sollte nur bei vorgeschaltetem
Tastteiler oder bei sehr niedrigen Frequenzen gearbeitet wer-
den, bzw. wenn die Erfassung des Gleichspannungsanteils der
Signalspannung unbedingt erforderlich ist.
