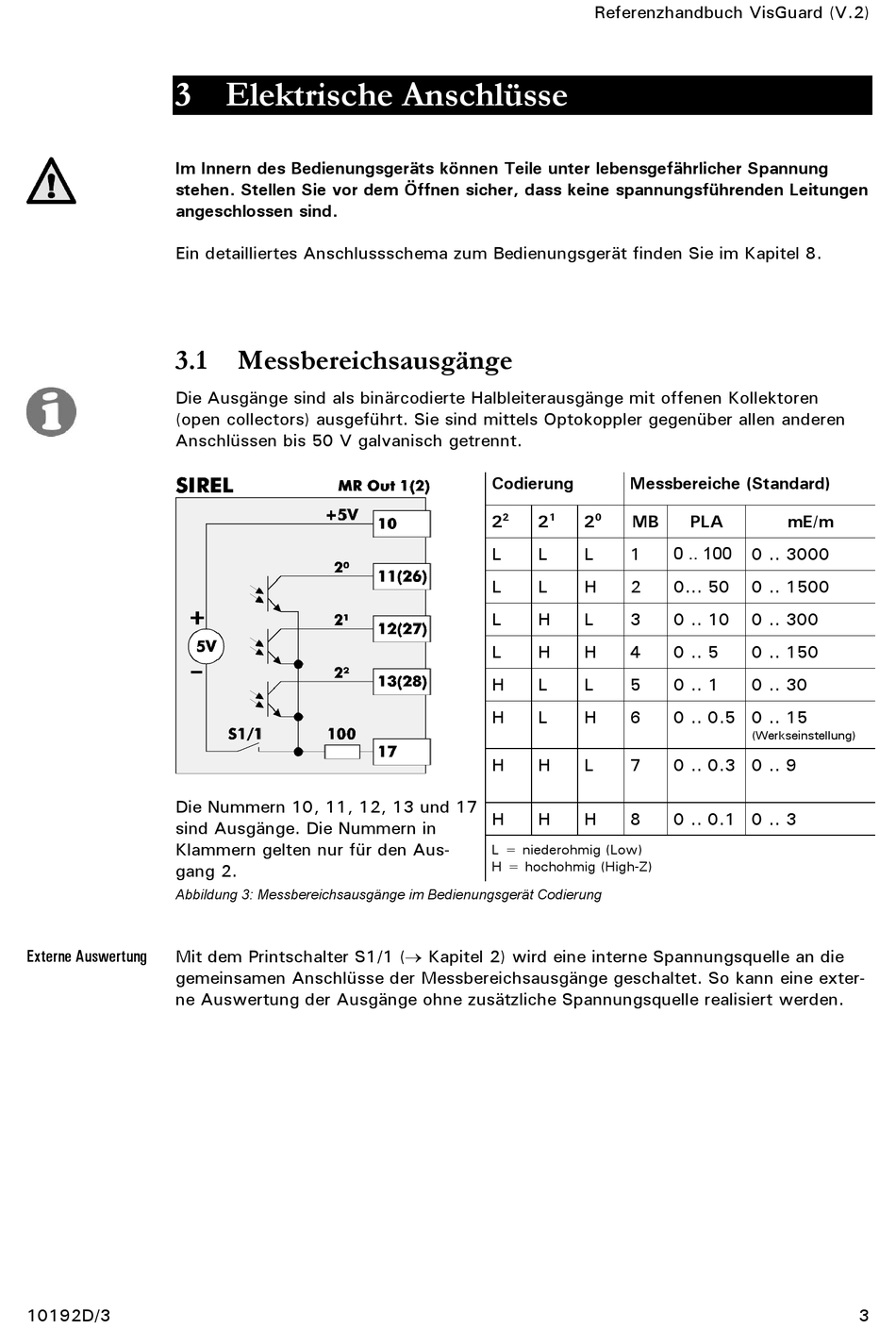

3 Elektrische Anschlüsse
Im Innern des Bedienungsgeräts können Teile unter lebensgefährlicher Spannung
stehen. Stellen Sie vor dem Öffnen sicher, dass keine spannungsführenden Leitungen
angeschlossen sind.
Ein detailliertes Anschlussschema zum Bedienungsgerät finden Sie im Kapitel 8.
3.1
Die Ausgänge sind als binärcodierte Halbleiterausgänge mit offenen Kollektoren
(open collectors) ausgeführt. Sie sind mittels Optokoppler gegenüber allen anderen
Anschlüssen bis 50 V galvanisch getrennt.
Die Nummern 10, 11, 12, 13 und 17
sind Ausgänge. Die Nummern in
Klammern gelten nur für den Aus-
gang 2.
Abbildung 3: Messbereichsausgänge im Bedienungsgerät Codierung
Externe Auswertung
Mit dem Printschalter S1/1 ( Kapitel 2) wird eine interne Spannungsquelle an die
gemeinsamen Anschlüsse der Messbereichsausgänge geschaltet. So kann eine exter-
ne Auswertung der Ausgänge ohne zusätzliche Spannungsquelle realisiert werden.
10192D/3
Messbereichsausgänge
Referenzhandbuch VisGuard (V.2)
Codierung
Messbereiche (Standard)
2
2
2
1
2
0
MB
L
L
L
1
L
L
H
2
L
H
L
3
L
H
H
4
H
L
L
5
H
L
H
6
H
H
L
7
H
H
H
8
L = niederohmig (Low)
H = hochohmig (High-Z)
PLA
mE/m
0 .. 3000
0 .. 100
0... 50
0 .. 1500
0 .. 10
0 .. 300
0 .. 5
0 .. 150
0 .. 1
0 .. 30
0 .. 0.5 0 .. 15
(Werkseinstellung)
0 .. 0.3 0 .. 9
0 .. 0.1 0 .. 3
3
