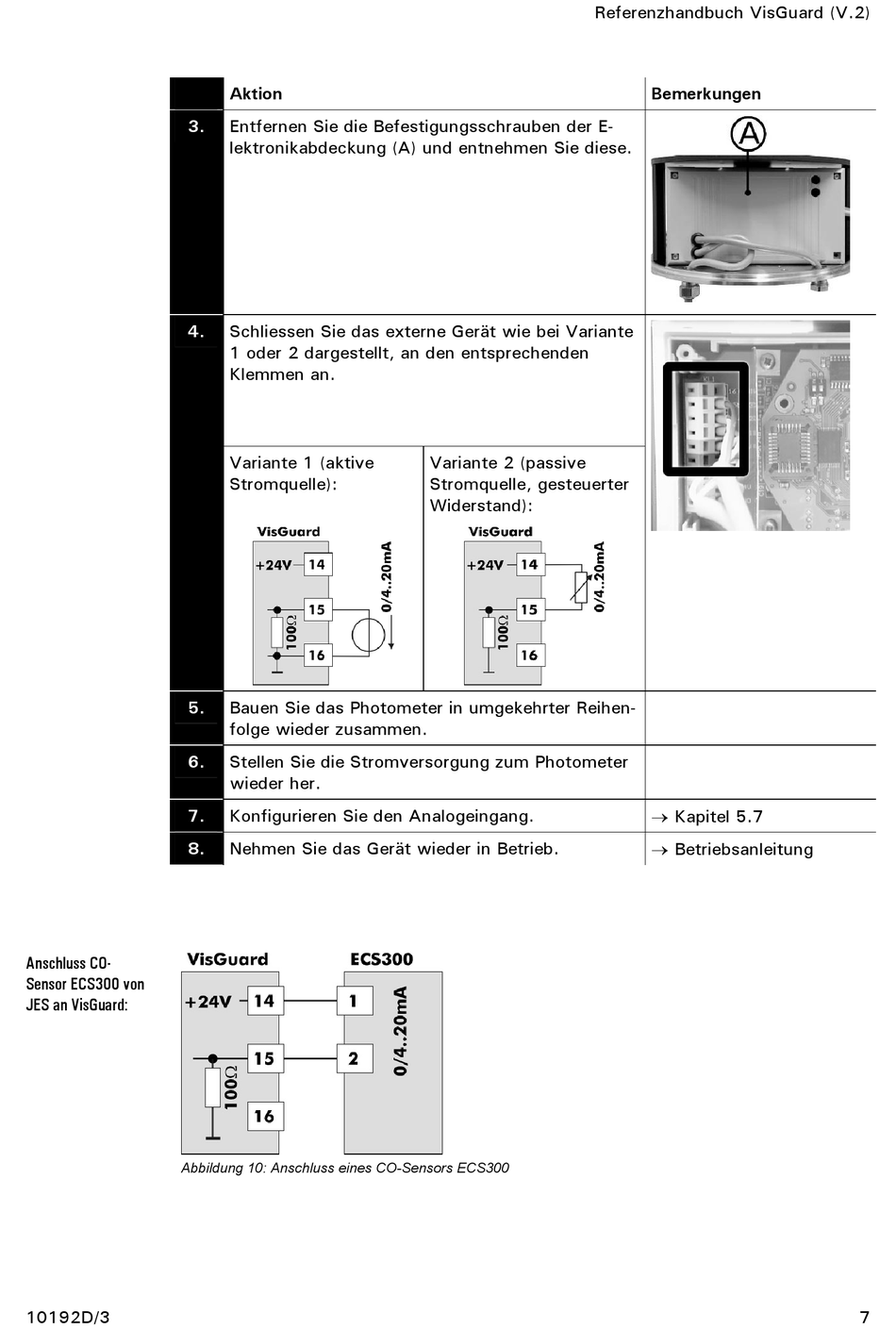

Anschluss CO-
Sensor ECS300 von
JES an VisGuard:
Abbildung 10: Anschluss eines CO-Sensors ECS300
10192D/3
Aktion
Entfernen Sie die Befestigungsschrauben der E-
lektronikabdeckung (A) und entnehmen Sie diese.
Schliessen Sie das externe Gerät wie bei Variante
1 oder 2 dargestellt, an den entsprechenden
Klemmen an.
Variante 1 (aktive
Stromquelle):
Bauen Sie das Photometer in umgekehrter Reihen-
folge wieder zusammen.
Stellen Sie die Stromversorgung zum Photometer
wieder her.
Konfigurieren Sie den Analogeingang.
Nehmen Sie das Gerät wieder in Betrieb.
Referenzhandbuch VisGuard (V.2)
Variante 2 (passive
Stromquelle, gesteuerter
Widerstand):
Bemerkungen
Kapitel 5.7
Betriebsanleitung
7
