4.4

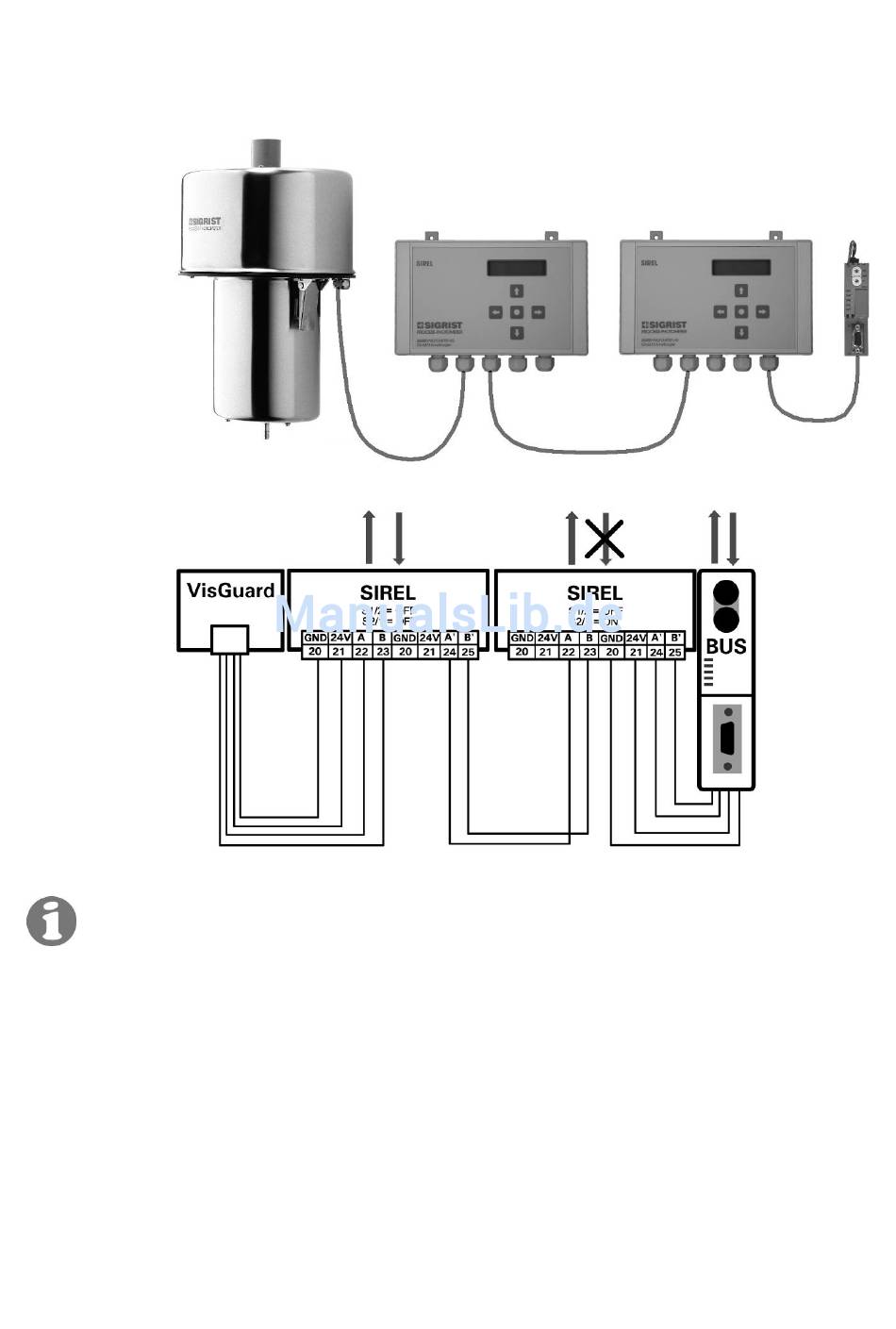

Abbildung 16: Betrieb mit zwei Bedienungsgeräten und Buskoppler
Abbildung 17: Anschlüsse für Betrieb mit zwei Bedienungsgeräten und Buskoppler
Zum Betrieb mit zwei Bedienungsgeräten siehe Kapitel 4.1.
Mehr Informationen zum Betrieb mit Buskoppler finden Sie in Kapitel 6.
4.5
Distanzen
Anstelle eines lokalen Bedienungsgeräts kann das SITRA zum Einsatz kommen. Das
SITRA ...
... stellt eine lokale Spannungsversorgung für das Photometer zur Verfügung
... dient dem Anschluss an eine MODBUS-kompatible Schnittstelle
... kann temporär mit einem lokalen SIGRIST-Bedienungsgerät SIREL verbunden wer-
den (z.B. für Wartungsarbeiten)
... ist für den Betrieb mit dem SIGRIST-Mehrkanalbedienungsgerät SIBUS zwingend
erforderlich (z.B. wenn mehrere Photometer mit einem Bedienungsgerät betrieben
werden).
10192D/3
Zwei Bedienungsgeräte mit Buskoppler
BUS-Transmitter und Netzgerät SITRA für grosse
Referenzhandbuch VisGuard (V.2)
11
