Referenzhandbuch VisGuard (V.2)

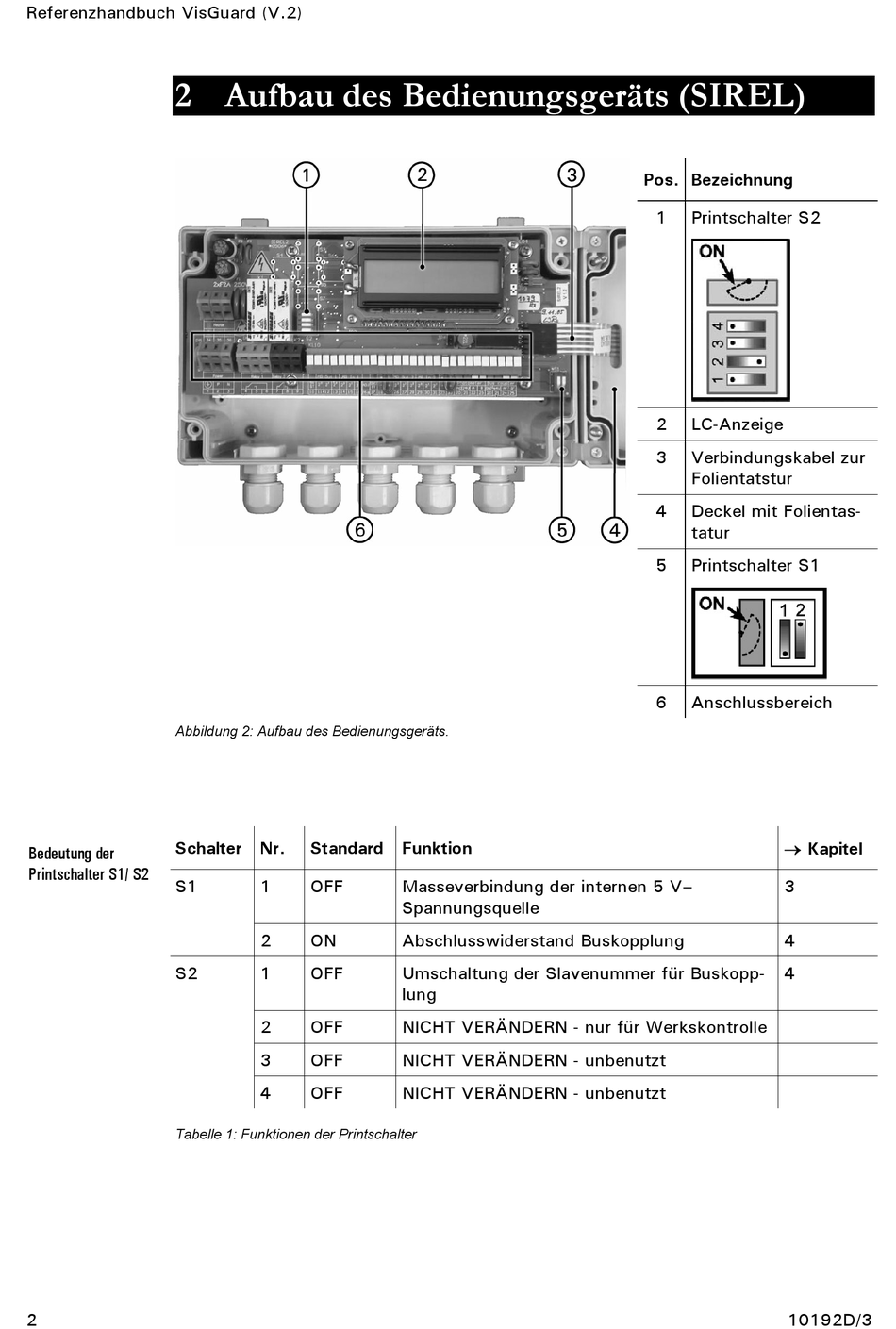

2 Aufbau des Bedienungsgeräts (SIREL)
Abbildung 2: Aufbau des Bedienungsgeräts.
Schalter Nr.
Bedeutung der
Printschalter S1/ S2
S1
S2
Tabelle 1: Funktionen der Printschalter
2
Standard
Funktion
1
OFF
Masseverbindung der internen 5 V–
Spannungsquelle
2
ON
Abschlusswiderstand Buskopplung
1
OFF
Umschaltung der Slavenummer für Buskopp-
lung
2
OFF
NICHT VERÄNDERN - nur für Werkskontrolle
3
OFF
NICHT VERÄNDERN - unbenutzt
4
OFF
NICHT VERÄNDERN - unbenutzt
Pos. Bezeichnung
1
Printschalter S2
2
LC-Anzeige
3
Verbindungskabel zur
Folientatstur
4
Deckel mit Folientas-
tatur
5
Printschalter S1
6
Anschlussbereich
Kapitel
3
4
4
10192D/3
