Referenzhandbuch VisGuard (V.2)
Eine einfache Möglichkeit den aktuellen Messbereich mit einem Linienschreiber auf-
Aufzeichnen mit
Linienschreiber
zuzeichnen besteht darin, ein Stromsignal in Abhängigkeit des Messbereichs zu gene-
rieren:
Printschalter S1/1 geschlossen (ON)
Die Nummern in Klammern gelten
für den Ausgang 2.

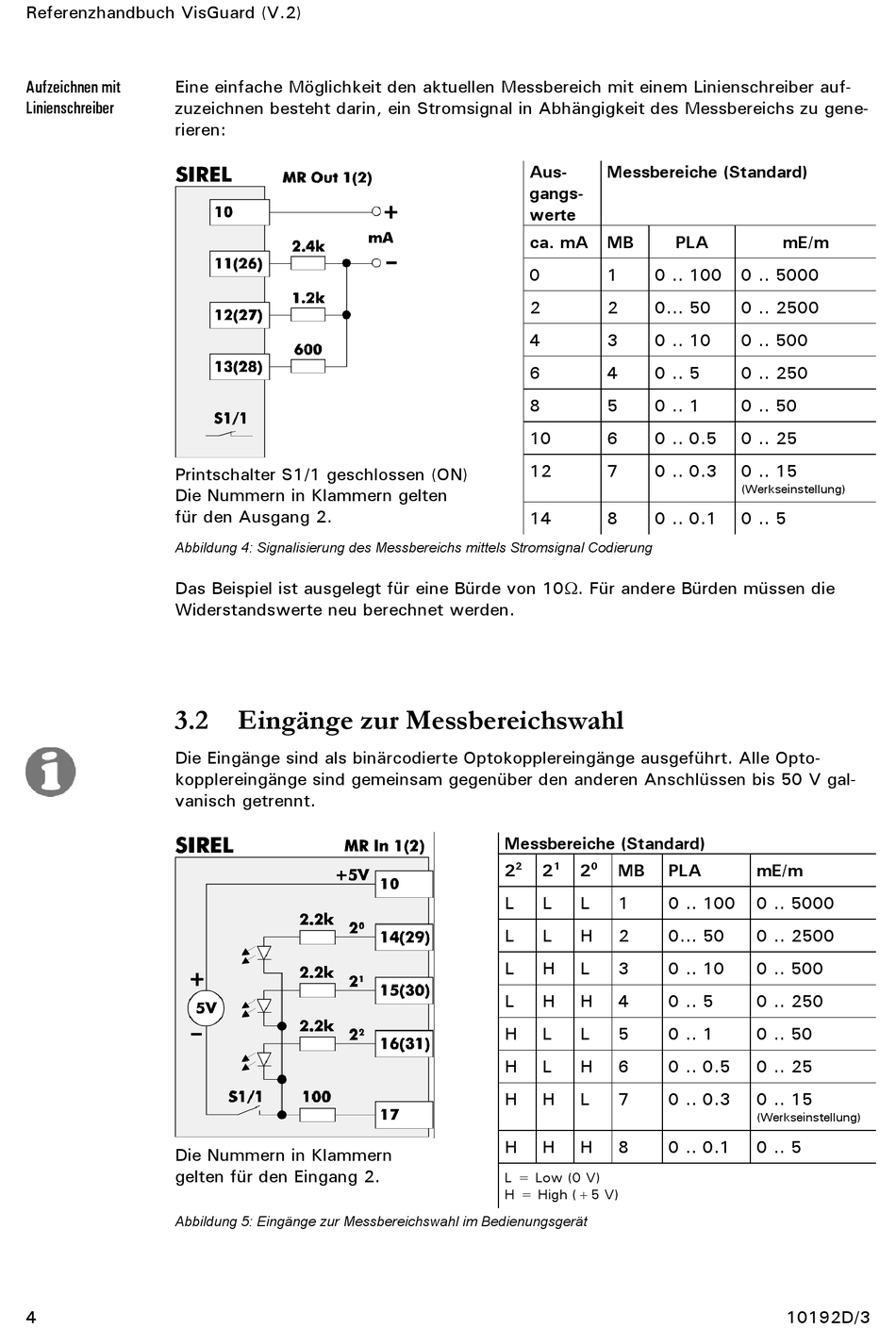

Abbildung 4: Signalisierung des Messbereichs mittels Stromsignal Codierung
Das Beispiel ist ausgelegt für eine Bürde von 10. Für andere Bürden müssen die
Widerstandswerte neu berechnet werden.
3.2
Die Eingänge sind als binärcodierte Optokopplereingänge ausgeführt. Alle Opto-
kopplereingänge sind gemeinsam gegenüber den anderen Anschlüssen bis 50 V gal-
vanisch getrennt.
Die Nummern in Klammern
gelten für den Eingang 2.
Abbildung 5: Eingänge zur Messbereichswahl im Bedienungsgerät
4
Eingänge zur Messbereichswahl
Aus-
Messbereiche (Standard)
gangs-
werte
ca. mA
MB
0
1
0 .. 100
2
2
0... 50
4
3
0 .. 10
6
4
0 .. 5
8
5
0 .. 1
10
6
0 .. 0.5
12
7
0 .. 0.3
14
8
0 .. 0.1
Messbereiche (Standard)
2
2
2
1
2
0
MB
PLA
L
L
L
1
0 .. 100
L
L
H
2
0... 50
L
H
L
3
0 .. 10
L
H
H
4
0 .. 5
H
L
L
5
0 .. 1
H
L
H
6
0 .. 0.5
H
H
L
7
0 .. 0.3
H
H
H
8
0 .. 0.1
L = Low (0 V)
H = High (+5 V)
PLA
mE/m
0 .. 5000
0 .. 2500
0 .. 500
0 .. 250
0 .. 50
0 .. 25
0 .. 15
(Werkseinstellung)
0 .. 5
mE/m
0 .. 5000
0 .. 2500
0 .. 500
0 .. 250
0 .. 50
0 .. 25
0 .. 15
(Werkseinstellung)
0 .. 5
10192D/3
