Referenzhandbuch VisGuard (V.2)
4 Systemerweiterungen
4.1
Mit den Printschaltern S1/2 bzw. S2/1 ( Kapitel 2) werden die Bedienungsgeräte
für diese Betriebsart konfiguriert.

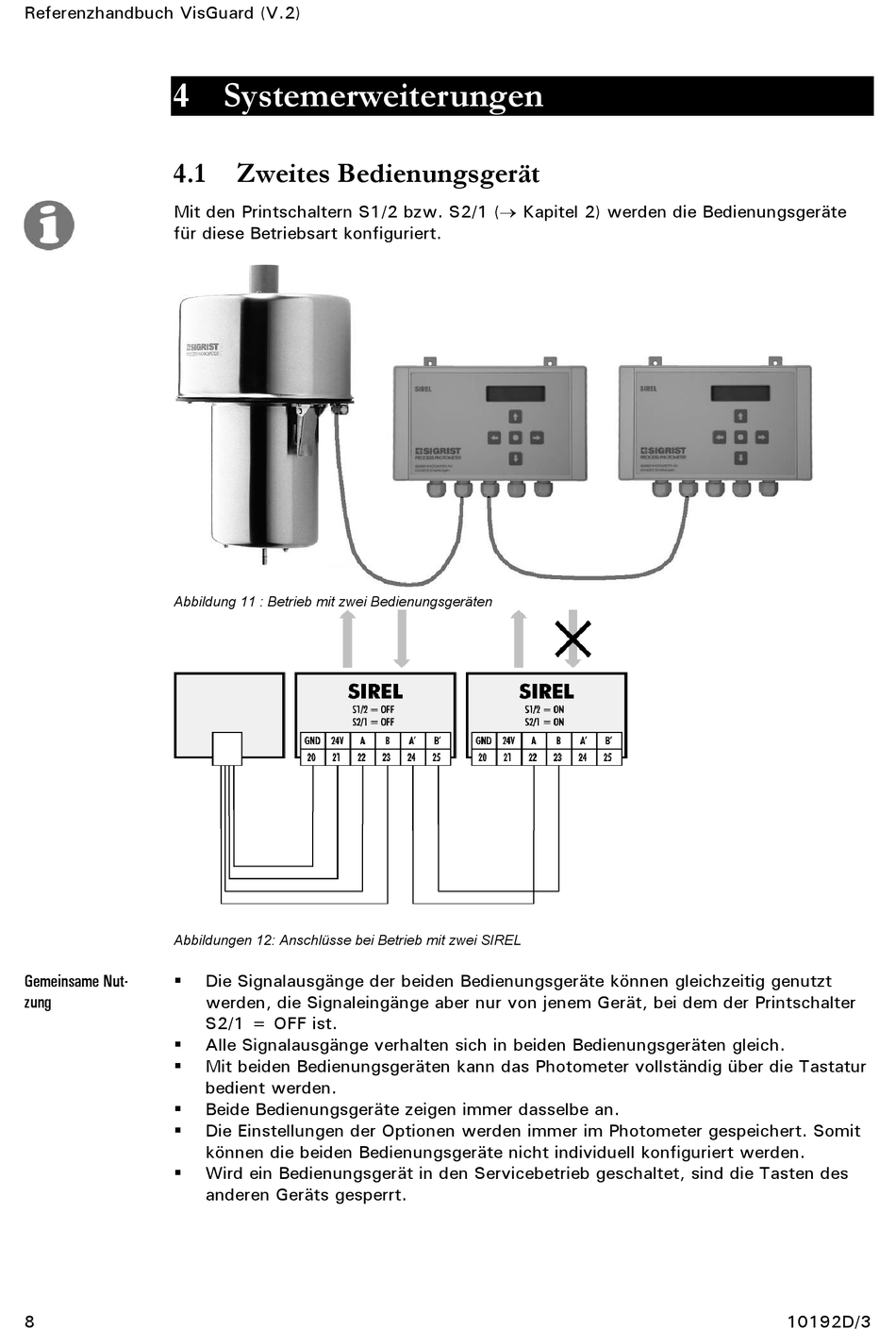

Abbildung 11 : Betrieb mit zwei Bedienungsgeräten
Abbildungen 12: Anschlüsse bei Betrieb mit zwei SIREL
Gemeinsame Nut-
zung
8
Zweites Bedienungsgerät
Die Signalausgänge der beiden Bedienungsgeräte können gleichzeitig genutzt
werden, die Signaleingänge aber nur von jenem Gerät, bei dem der Printschalter
S2/1 = OFF ist.
Alle Signalausgänge verhalten sich in beiden Bedienungsgeräten gleich.
Mit beiden Bedienungsgeräten kann das Photometer vollständig über die Tastatur
bedient werden.
Beide Bedienungsgeräte zeigen immer dasselbe an.
Die Einstellungen der Optionen werden immer im Photometer gespeichert. Somit
können die beiden Bedienungsgeräte nicht individuell konfiguriert werden.
Wird ein Bedienungsgerät in den Servicebetrieb geschaltet, sind die Tasten des
anderen Geräts gesperrt.
10192D/3
