4.1.2

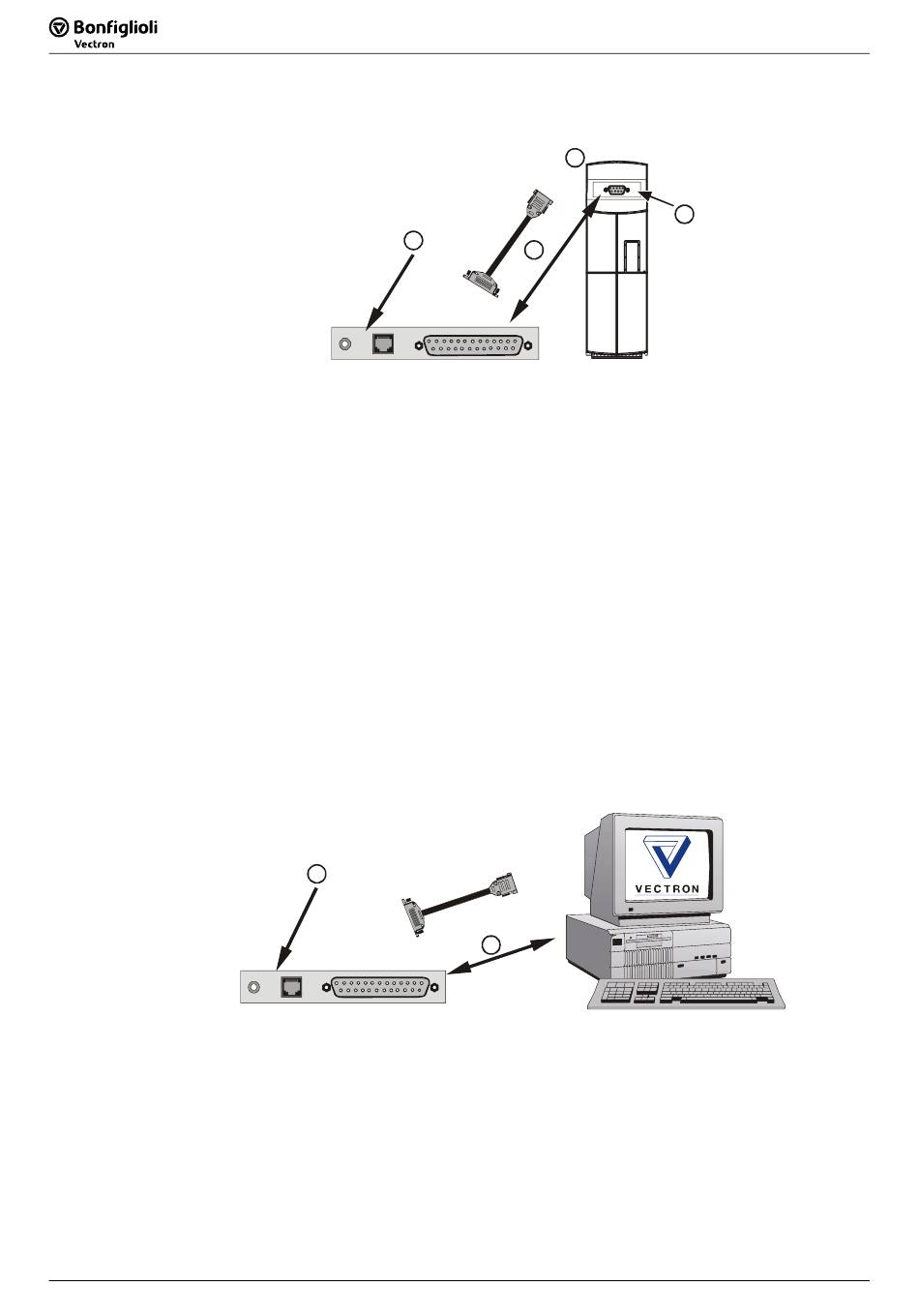

1. Stecken Sie den beigepackten Schnittstellenumsetzer KP232 an den Steckplatz A
2. Verbinden Sie das Modem und den Schnittstellenumsetzer KP232 mit dem
3. Den Anschluss des Modems
4.2
Ist in Ihrem Computer bereits ein Modem eingebaut, dann können Sie dieses auch für
eine Kommunikationsverbindung nutzen. Ansonsten ist das in der Lieferung enthaltene
Modem zu installieren.
Voraussetzung für die Installation:
Am PC muss eine freie serielle RS232-Schnittstelle (COM) vorhanden sein!
1. Verbinden Sie das Modem und den PC mit dem seriellen Kabel.
2. Den Anschluss des Modems
8
8
