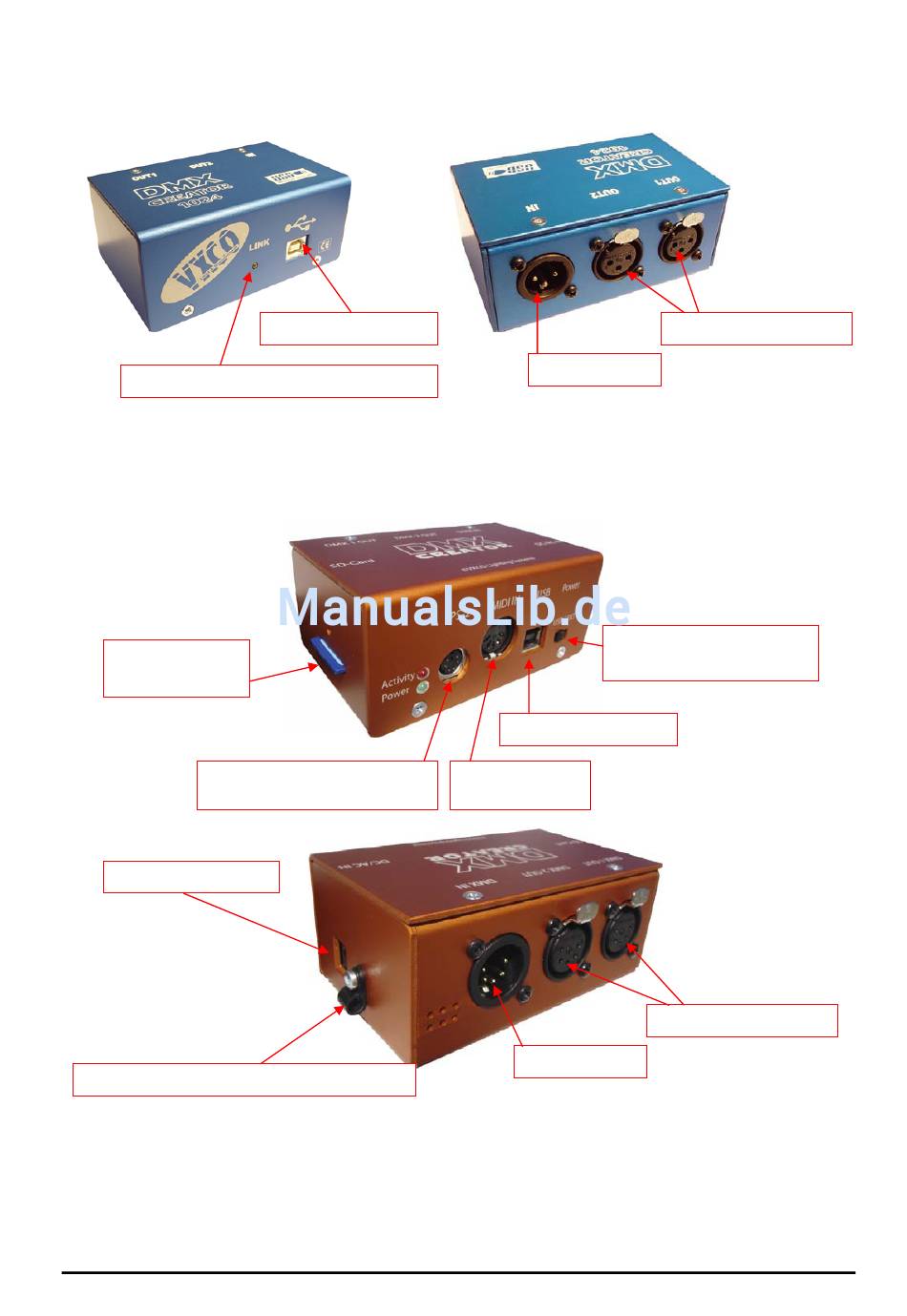

DMXCreator1024
Speisung über USB-Schnittstelle
Link-LED (blinkt bei USB- Übertragung
4.
DMXCreator1024+
Speisung über USB-Schnittstelle oder externes Steckernetzteil (enthalten)
SD
Kartenschlitz
PS-2 Anschluss für
Keyboard
Anschluss Netzteil
Schlaufe zur Zugentlastung des DC-Kabels
Ihre DMX512-fähigen Geräte können Sie direkt an das Hardware Interface anschließen. Bitte verwenden
Sie nur Kabel welches für die Übertragung von DMX512 Daten geeignet ist (Kein standard Mikrofonkabel!).
Schließen Sie jeden Datenstrang mit einem 120Ohm Abschlusswiderstand ab (Am DMX-Ausgang des
letzten Gerätes in der Leitung).
Interface: USB-Schnittstelle, 1024 Kanäle Ausgang, 512 Kanäle Eingang,
USB 1.0 Anschluss
Interface: USB-Schnittstelle, 1024 Kanäle Ausgang, 512 Kanäle Eingang,
Doc. V1.9 VXCO Lighting Systems © 2008
DMXCreator
DMX Eingang
Umschalter für USB- oder
externe Speisung
USB 2.0 Anschluss
MIDI
Anschluss
DMX Eingang
7
Bedienungsanleitung
DMX Ausgang 1 & 2
DMX Ausgang 1 & 2
