Die DMXCreator Steuerung besteht aus zwei Teilen:
1. Der PC-Software
2. Dem DMX512 Hardware – Interface
3.1 Die Interfaces
Das Interface bildet die Schnittstelle zwischen Ihrem PC und den DMX512-fähigen Geräten (z.B. Scanner,
Moving Heads, Nebelmaschinen usw.)

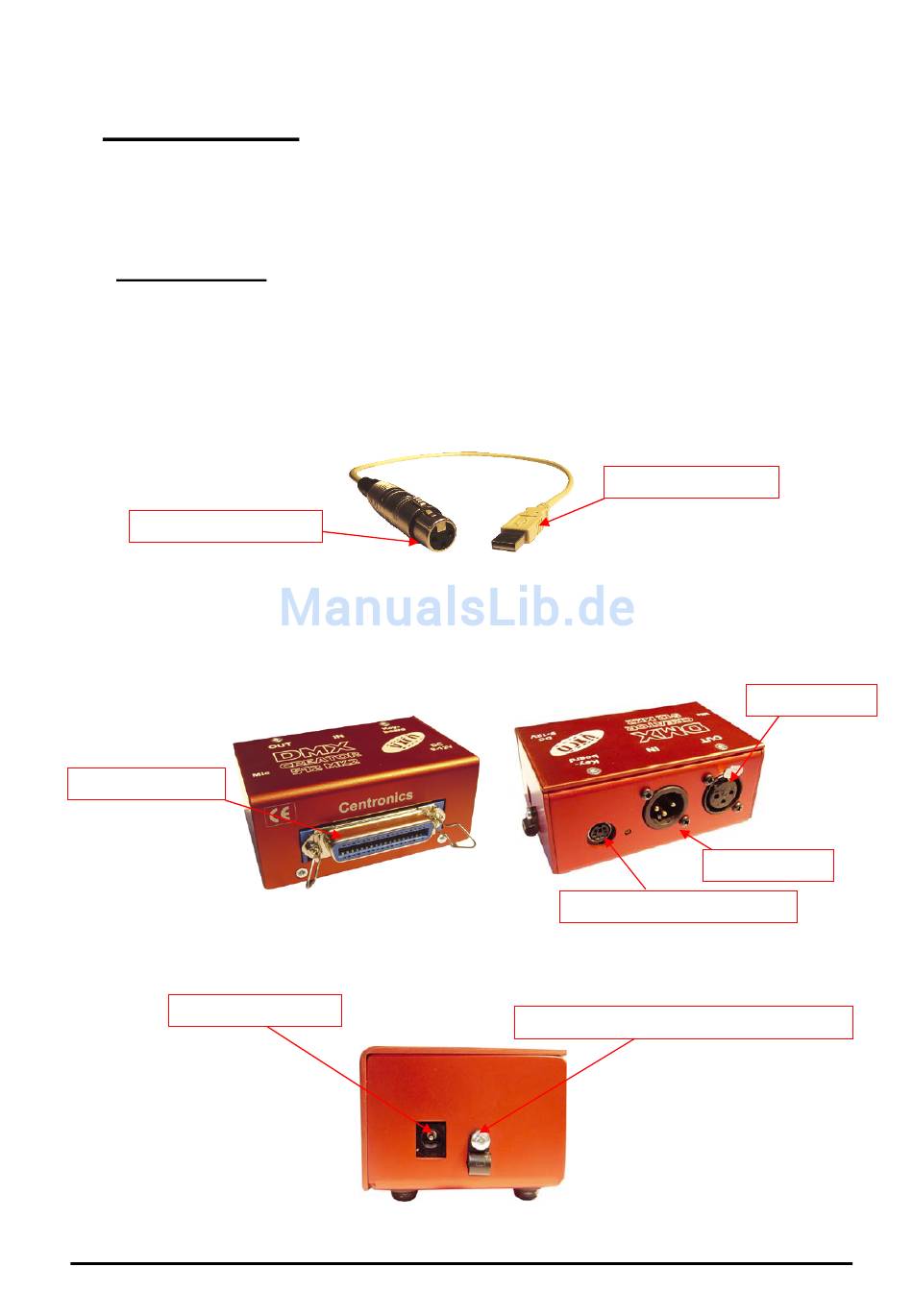

Mit der DMXCreator Software ist es möglich vier verschiedene DMX512 Hardware Interfaces anzusteuern:
1.
DMXCreator512Basic
Schnittstelle
DMX Ausgang (3-Pol)
2.
DMXCreator512MK2
Autonomer Modus mit Tastaturkontrolle, Speisung über externes Steckernetzteil (enthalten)
Druckeranschluss
Neuere Interfaces haben auf der Seite neben der DC-Buchse eine kleine Öse zur Kabelzugentlastung.
Lösen Sie die Schraube und führen Sie das Kabel durch die Öse. Danach die Schraube wieder montieren.
Anschluss Netzteil
Interface: USB-Schnittstelle, 512 Kanäle Ausgang, Speisung über USB-
Interface: Druckerschnittstelle, 512 Kanäle Ausgang, 512 Kanäle Eingang,
Doc. V1.9 VXCO Lighting Systems © 2008
6
DMXCreator
Bedienungsanleitung
USB 1.0 Anschluss
PS-2 Anschluss für
Schlaufe zur Zugentlastung des DC-Kabels
DMX Ausgang
DMX Eingang
