8.2.12 Der Matrix Editor

Mit Hilfe des Matrix Editors lassen sich Geräte Arrays sehr einfach und schnell programmieren. Unter
Geräte-Arrays versteht man z.B. eine Anordnung von 10 x 15 Geräten im Rechteck. Die maximale Grösse
der Matrix ist nur durch die Anzahl der verfügbaren DMX-Kanäle (1024) begrenzt

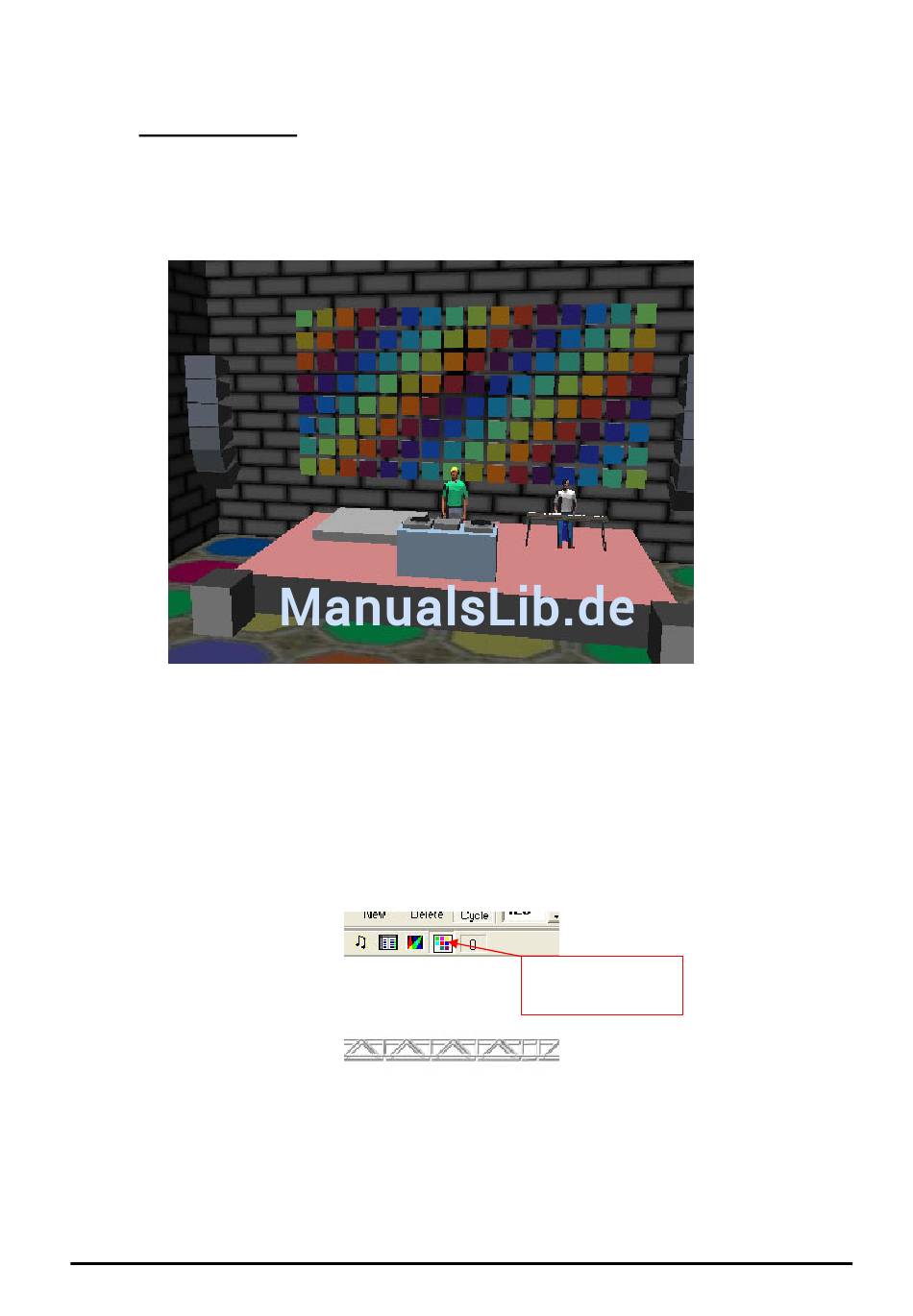

Beispiel einer LED-Matrix, dargestellt im 3D Emulator
Die Geräte einer Matrix müssen mindestens eine der folgenden Voraussetzungen erfüllen:
- additives Farbsystem mit RGB (Red / Green / Blue)
- subtraktives Farbsystem mit CMY (Cyan / Magenta / Yellow)
- 1 Dimmerkanal
Innerhalb der Matrix können auch verschiedene Geräte mit verschiedenen Eigenschaften gemischt werden
(z.B. RGB-LED Scheinwerfer mit CMY-Washlight. Das beste Resulatat wird jedoch erziehlt wenn gleiche
Geräte verwendet werden.
Doc. V1.9 VXCO Lighting Systems © 2008
43
DMXCreator Bedienungsanleitung
Starten des Matrix
Editors
