Betriebsanleitung RT3-155 ...................................................................................... Allgemeines
Übersichtsbilder,
Verdrahtungsan-
sicht
13
12
Beschreibung
Nr.
© 2014 Pohltechnic.com GbR www.pohltechnic.com |
Fortsetzung

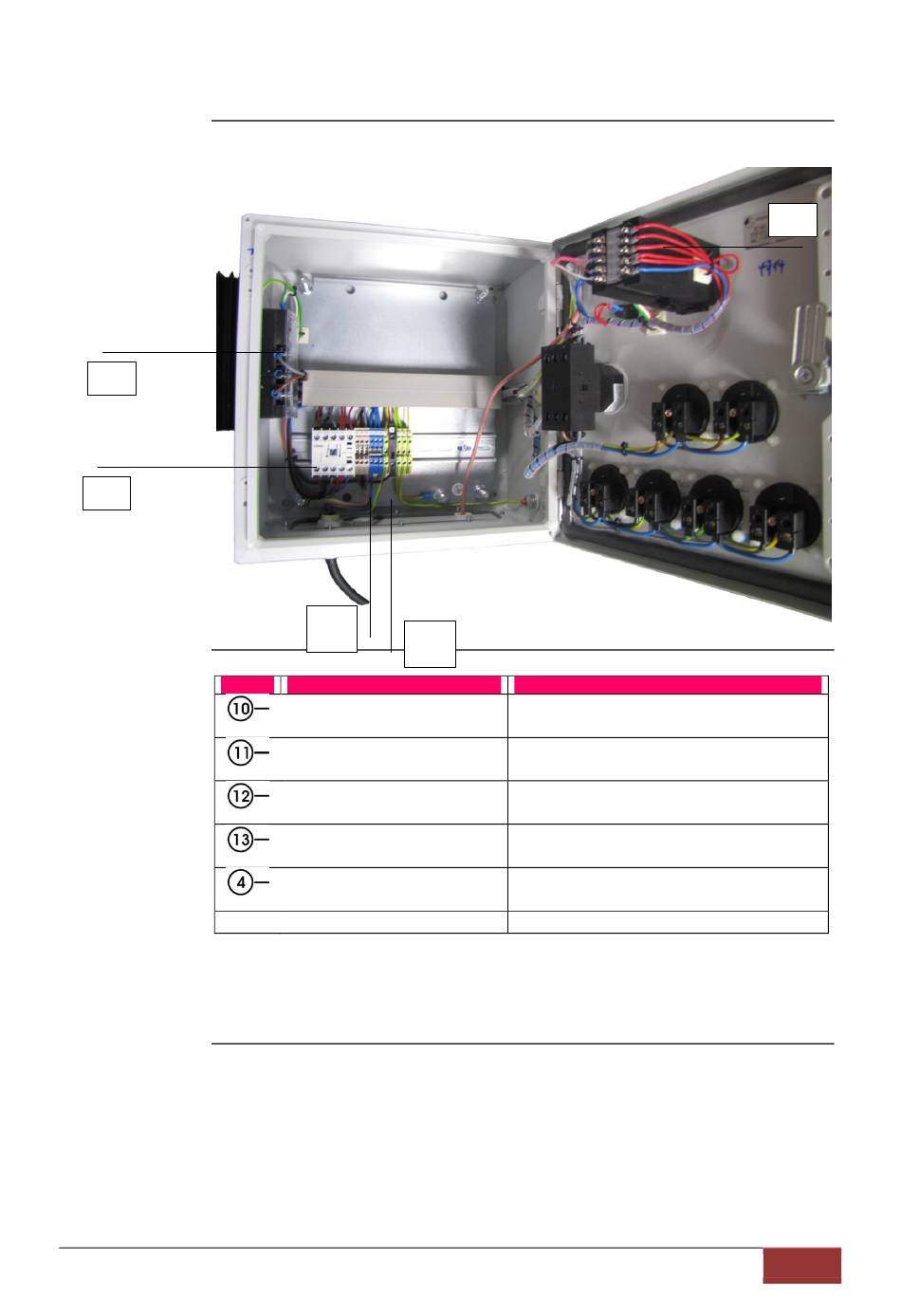

Verdrahtungsansicht Regler RT3-155
11
10
Benennung
Sicherungsklemme
Lastanschlussklemmen
Sicherheitsrelais
SSR- Lastrelais
A-senco TR-81
Spezifikation
Sicherung Steuerspannung Controller
400mA Größe 5x20mm
Lastanschluss bauseits abgesichert mit
3x 16A
Zentraler Sicherheitsschütz. Hardware-
seitige Abschaltung bei Übertemperatur
SSR-Relais Steuerspannung 3-32VDC,
Lastschaltung 3x 230V AC
Temperaturcontroller mit Sollwert und
Alarmwertausgang.
Fortsetzung auf nächster Seite
