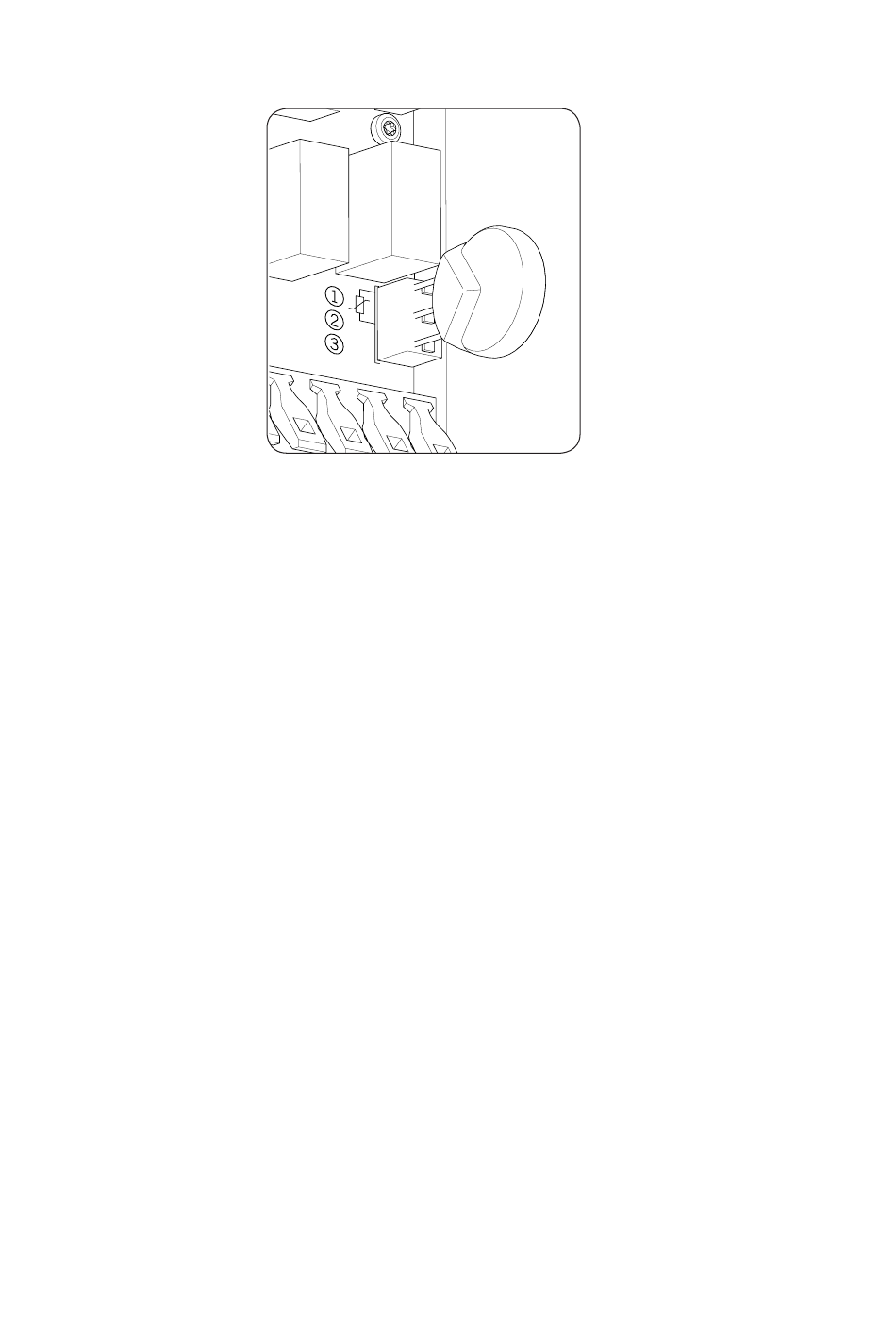

10. Volte a colocar os varistores respeitando a sua polaridade, tal como mostra a seguinte figura.
11. Feche o invólucro.
12. Feche todos os secionadores.
13. Aplique tensão.
15.7. Mudança de fusíveis (versões P e P+)
Os inversores versões P e P+ dispõem de proteção através de fusível por cada string (tanto no polo positivo como
no negativo).
O equipamento é entregue com fusíveis de 15/16 Adc 1.000 V instalados.
A Ingeteam dispõe desses fusíveis como peças de substituição, por isso, eles podem ser encomendados.
Caso sejam adquiridos os fusíveis a terceiros, eles devem cumprir as seguintes especificações:
Fusível cilíndrico 10 x 38.
Tensão nominal de 1.000 Vdc.
Corrente nominal: à escolha do usuário.
Potência dissipada à corrente nominal do painel: 1,5 W.
Para realizar a substituição dos fusíveis, proceda tal como se indica em seguida:
1. A mudança dos fusíveis deve ser realizada sem tensão. Através da tela, coloque o equipamento em
parada.
2. Através do secionador DC, secione a tensão de entrada. Desconecte todos os conectores rápidos de DC.
3. Espere 10 minutos para que as tensões se descarreguem.
4. Abra o equipamento.
