Conexión de accesorios

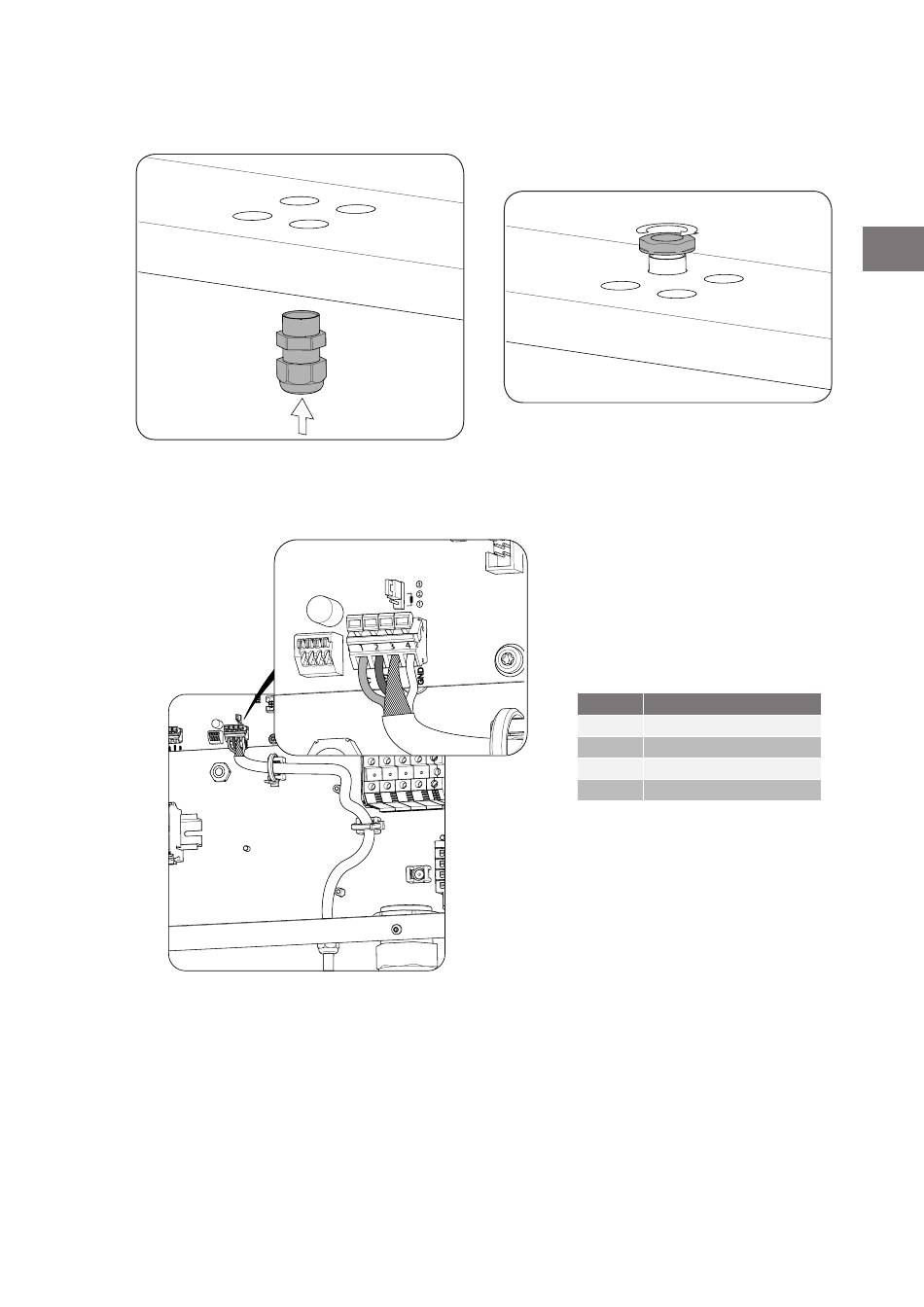

Una vez abierto el orificio insertar el prensaestopa. Asegurarlo a la envolvente mediante su propia tuerca.
8.3. Comunicación vía RS-485
Para comunicar vía RS-485 varios inversores se deberá crear un bus de comunicación. En cada inversor se deberá
realizar la conexión tal y como se muestra en la siguiente figura.
El bus de comunicación deberá tener una resistencia de fin de línea en el primer y en el último elemento para
evitar reflexiones y ecos que interfieran en el correcto funcionamiento de la comunicación. Por este motivo, en el
último inversor del bus de comunicación se deberá insertar el jumper mostrado en la figura anterior en los pines
marcados con una resistencia (1 y 2). Si el primer inversor del bus de comunicaciones es también el primer
elemento de dicho bus, también se deberá insertar el jumper en los pines marcados con una resistencia (1 y 2).
Los inversores intermedios deberán tener la resistencia fin de línea deshabilitada, posicionando el jumper entre los
pines 2 y 3.
En caso de realizar la comunicación vía RS-485 con un único inversor la resistencia de línea deberá estar
habilitada (pines 1 y 2).
ABI2011IQM01_A - Manual de instalación y uso
Pin
Señal
1
RS-485 B(+)
2
RS-485 A(–)
3
Pantalla de protección*
4
GND
* Borna para facilitar la conexión.
