Conexão de DC
10.3. Processo de conexão de DC
Versões P e P+

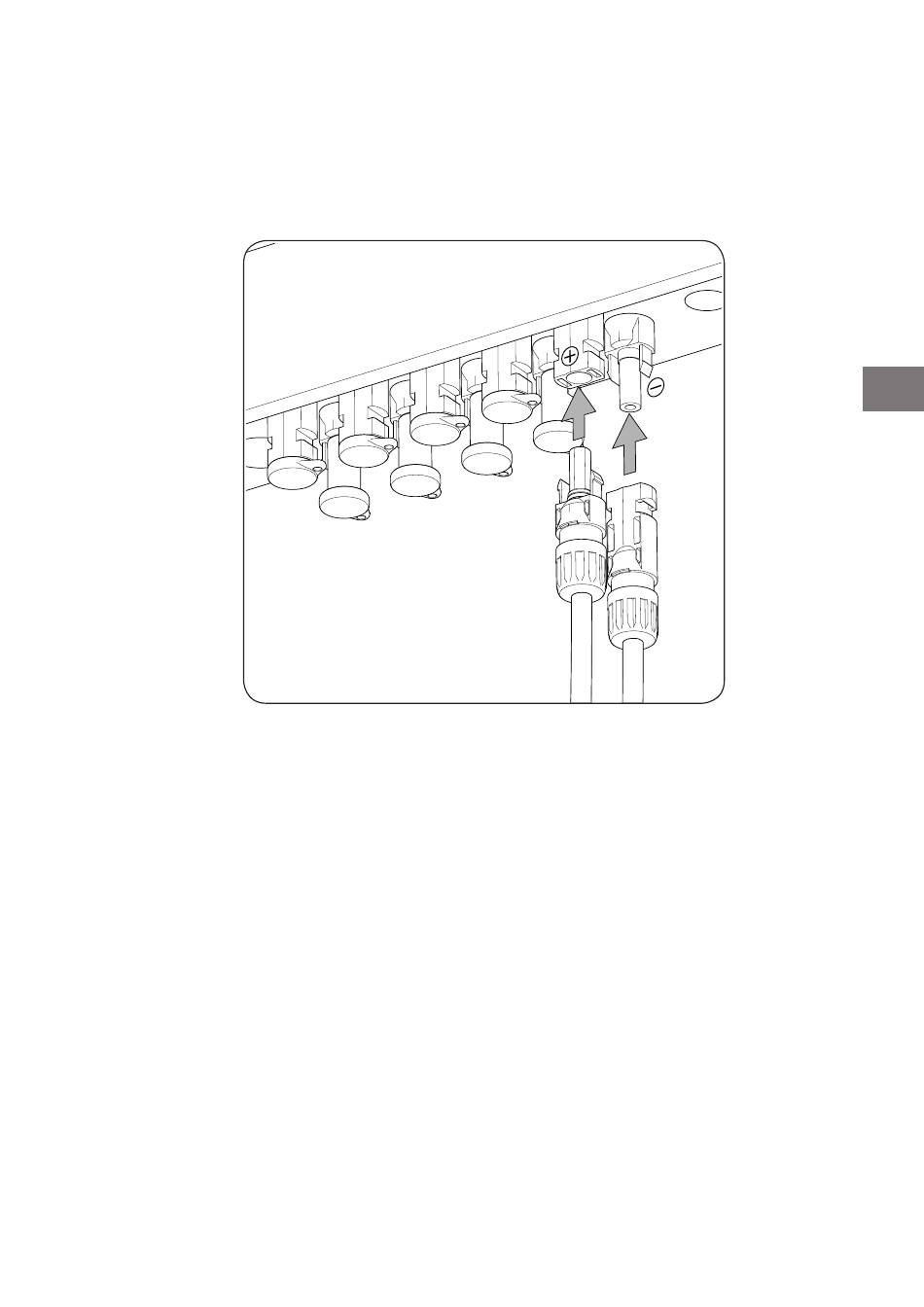

1. Retire os tampões dos conectores.
2. Insira os conectores, respeitando as polaridades indicadas na placa de conexões inferior do equipamento.
3. Garanta a firmeza das conexões. No caso de pretender retirar os conectores aéreos, deve ser empregada a
ferramenta específica para essa finalidade.
Versões S, S+ e S++
1. Em primeiro lugar, antes de manusear os cabos do campo solar, certifique-se da ausência de tensão nos
mesmos.
2. Caso o cabo empregue tenha um diâmetro entre 7 e 11,5 mm, empregue um redutor que venha montado
no vedante. Se o cabo tiver um diâmetro entre 11,5 e 17 mm, elimine este redutor.
3. Passe o cabo pelo vedante e o conduza pelo borne correspondente.
