Conexión de DC
10.3. Proceso de conexión de DC
Versiones P y P+

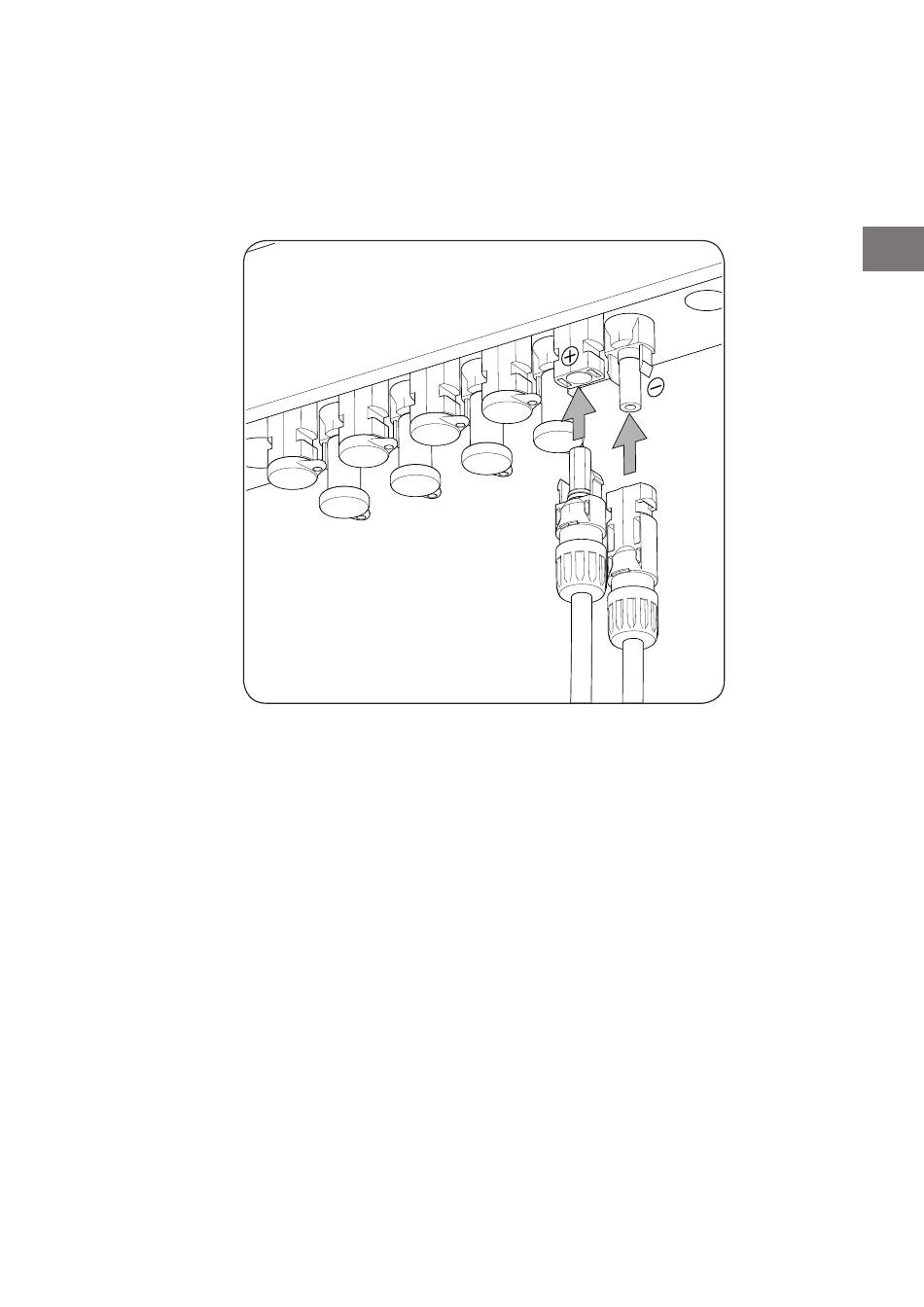

1. Retirar los tapones de los conectores.
2. Insertar los conectores respetando las polaridades indicadas en la placa de conexiones inferior del equipo.
3. Asegurar la firmeza de las conexiones. En caso de querer retirar los conectores aéreos se deberá emplear
la herramienta específica para este fin.
Versiones S, S+ y S++
1. En primer lugar, antes de manipular los cables del campo solar asegurar la ausencia de tensión en estos.
2. Si el cable empleado tiene un diámetro entre 7 y 11,5 mm, emplear el reductor que viene montado en el
prensaestopa. Si el cable tiene un diámetro entre 11,5 y 17 mm, desechar este reductor.
3. Pasar el cable por el prensaestopa y guiarlo a la borna correspondiente.
