15.6. Comprobación de varistores AC
Es conveniente comprobar periódicamente los varistores AC para verificar que la protección de sobretensión no está
dañada.
Para ello es necesario desconectar toda la tensión del equipo:
1. En equipos sin seccionador DC, es necesario quitar tensión de ambos campos fotovoltaicos mediante el
seccionador instalado aguas arriba del equipo.
2. En equipos con seccionador quitar tensión mediante el seccionador DC.
3. Igualmente quitar tensión AC mediante el seccionador AC o mediante el seccionador instalado aguas
arriba del inversor.
4. Esperar al menos cinco minutos a la descarga de capacidades.
5. Medir mediante un polímetro con aislamiento de categoría III-1000 Voltios la tensión en ambos campos
fotovoltaicos y comprobar que ambas son nulas.
6. Medir las tensiones en las bornas de entrada (entre las fases y neutro) y comprobar que son nulas.
7. Desenclavar los varistores mediante un destornillador apoyando sobre las bornas de los mismos.
8. Mediante un polímetro en su función para medir resistencia, medir la resistencia entre las patas del
"fusible" del varistor (patas 2 y 3).
1
9. La resistencia debe estar en el orden de los 0 Ohms. En caso contrario el fusible térmico del varistor está
abierto y el varistor no hace su función.

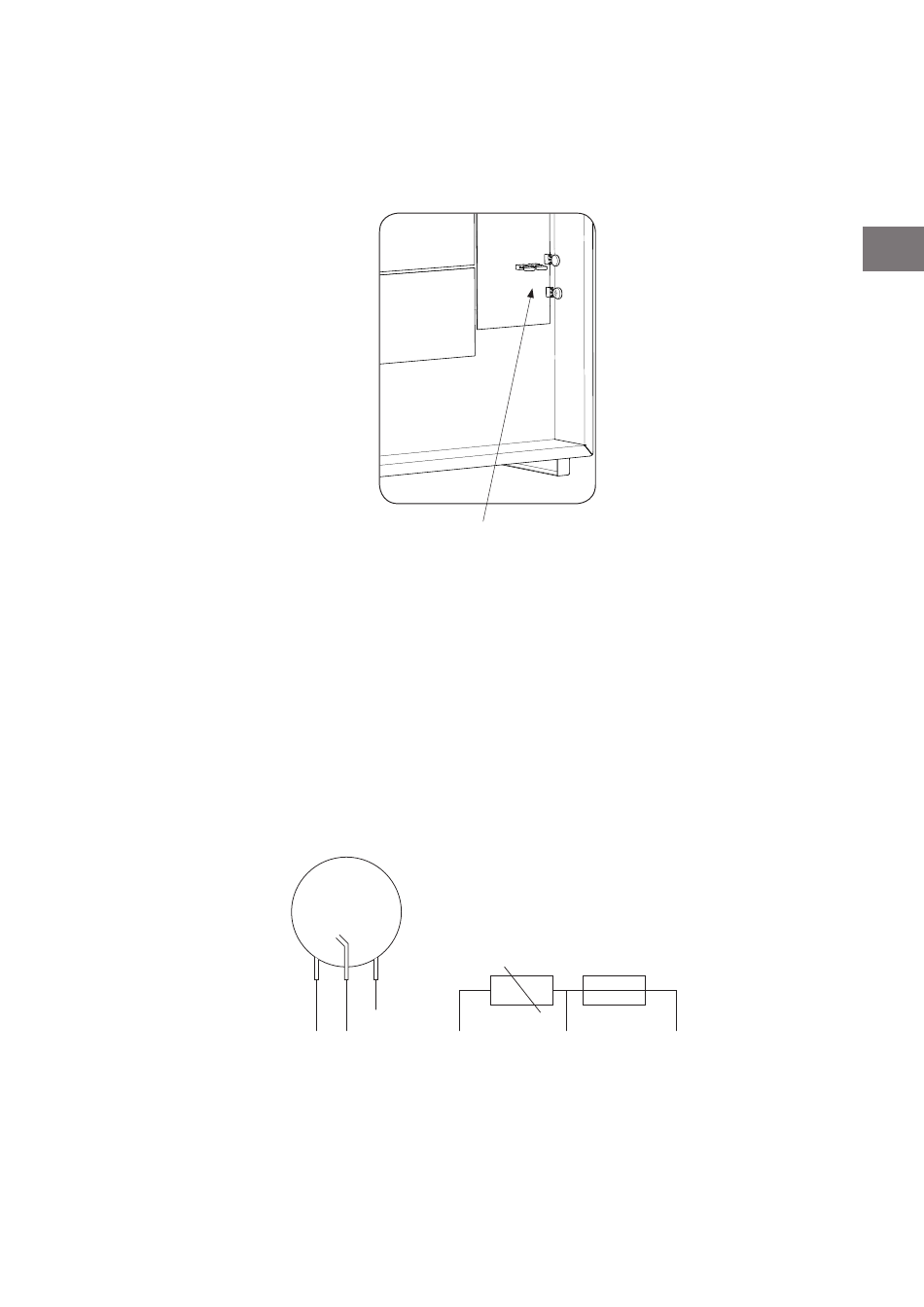

ABI2011IQM01_A - Manual de instalación y uso
