Une fois les connexions réalisées dans le connecteur indiqué dans l'illustration précédente, le câblage
nécessaire pour l'installation correcte sortira de l'appareil par les presse-étoupes prévus pour les accessoires de
communication.
Pour garantir l'indice de protection de l'appareil, le câblage à utiliser doit avoir un diamètre d'entre 4,5 et 10 mm.

8.4. Autres accessoires

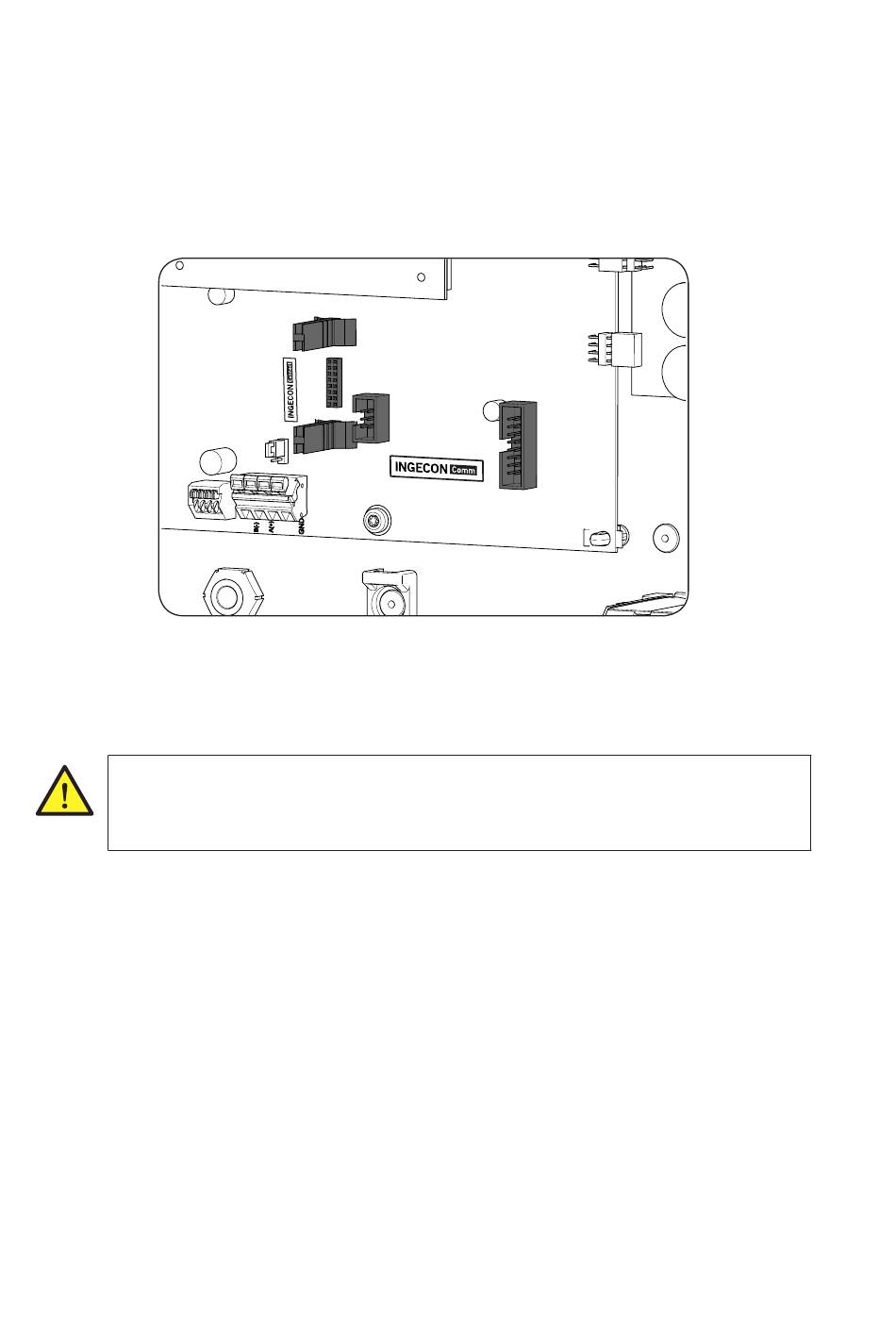

En fonction du type d'accessoire à installer, utilisez un connecteur INGECON Connect ou ceux étant marqués
comme INGECON Comm de la carte de puissance de l'onduleur.
Si l'accessoire doit être raccordé au connecteur INGECON Connect, installez les deux guides verticaux indiqués sur
l'illustration précédente dans la carte électronique en introduisant la carte de l'accessoire par ces derniers.
Après avoir raccordé la carte dans le(s) connecteur(s) correspondant(s), introduisez le câblage nécessaire pour une
installation correcte dans l'appareil par les presse-étoupes pour les accessoires de communication.
Pour garantir l'indice de protection de l'appareil, le câblage à utiliser doit avoir un diamètre d'entre 4,5 et 10 mm.
Après le raccordement des accessoires en option, et si vous ne modifierez pas le raccordement
de mise à la terre, fermez l'enveloppe de l'appareil (illustration de la section « 7.3. Ouverture de
l'enveloppe »).
Le couple de serrage des vis avant est de 6 Nm.

8.5. Raccordement du relais auxiliaire sans potentiel

Ces onduleurs sont équipés d'une sortie sans potentiel qui peut avoir plusieurs fonctions :
• Fermeture du relais en cas de défaut de l'isolement (option par défaut).
• Fermeture du relais en cas d'alarme de réseau, tension ou fréquence hors plage.
• Fermeture du relais en cas de toute alarme de l'onduleur.
• Fermeture du relais lors du raccordement de l'onduleur au réseau.
• Fermeture du relais si la puissance estimée du champ solaire dépasse la puissance de la charge. Au
moment de sélectionner le mode, l'utilisateur devra également introduire un autre paramètre de configuration:
la puissance de la charge.
