Conexión de AC
9.3. Proceso de conexión de AC
1. Si el cable empleado tiene un diámetro de entre 16 y 23 mm, emplear el reductor que viene montado en
el prensaestopa. Si el cable tiene un diámetro de entre 23 y 35 mm, desechar este reductor.
2. Pasar el cable por el prensaestopa y guiarlo a la borna correspondiente.

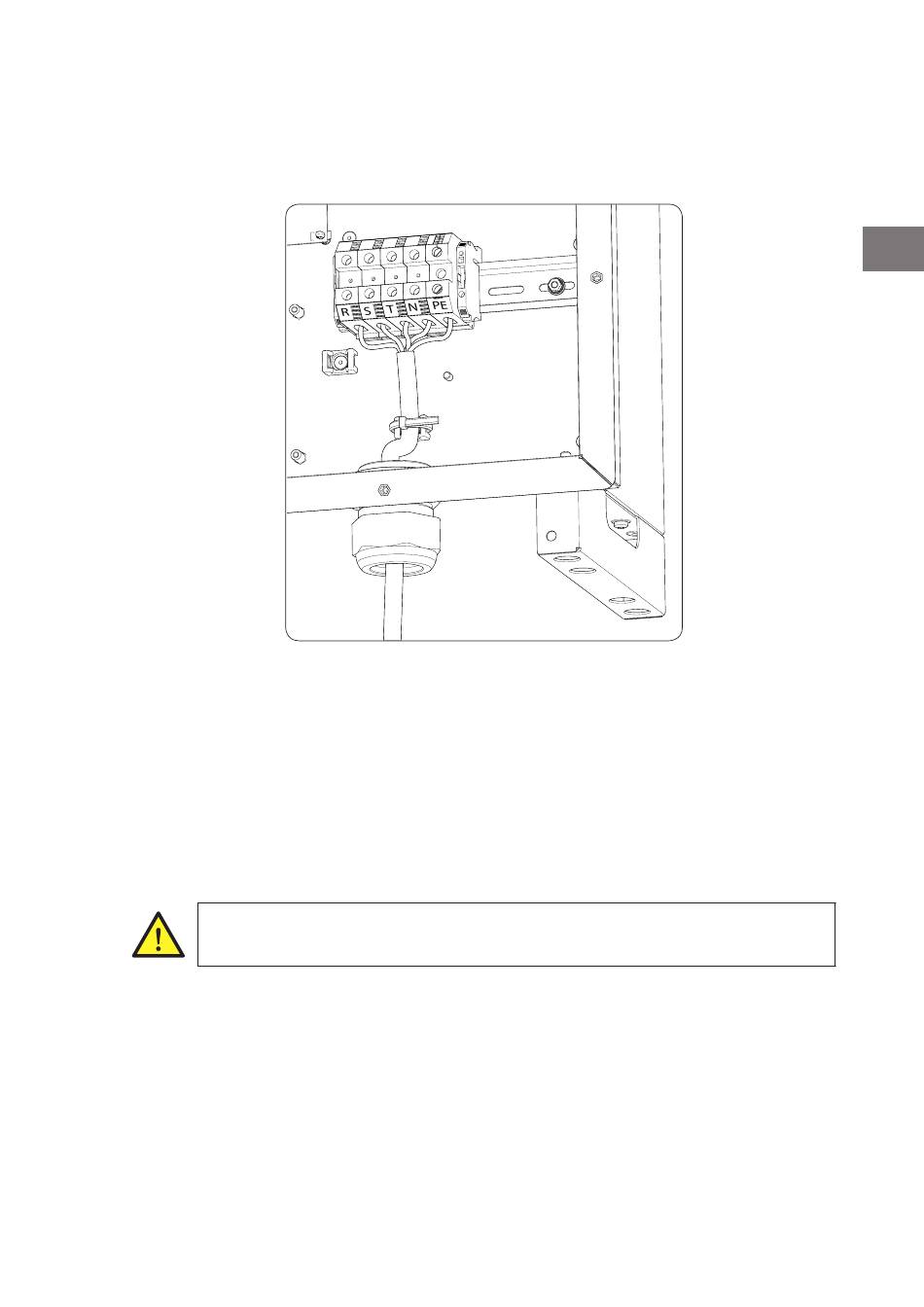

3. La conexión se realizará en una serie de bornas de tornillo marcadas como XAC. Cablear las tres fases a
las bornas marcadas como R (Vac3), S (Vac1), T (Vac2). Cablear el neutro a la borna marcada como N y cablear
el conductor de tierra a la borna verde y amarilla marcada como PE.
4. Para realizar la conexión desaislar en el cable un tramo de 18 mm. El uso de terminal tubular es
opcional.
5. Atornillar la borna con un par de 5 Nm.
6. Asegurar mediante brida el cable a la fijación plástica dispuesta para tal propósito evitando que el cable
quede tirante.
7. Asegurar el prensaestopa evitando de nuevo que la manguera quede tirante.
La manguera AC debe permanecer sin tensión mientras la puerta del equipo esté abierta.
Respetar la instalación de N y PE. No intercambiar con las fases.
Ingeteam no se responsabiliza de las consecuencias derivadas de una conexión incorrecta.
ABI2011IQM01_A - Manual de instalación y uso
