Bühler technologies RC 1.2 Rack Serie Betriebs Und Installationsanleitung

Kompressor messgaskühler
Vorschau ausblenden Andere Handbücher für RC 1.2 Rack Serie:
Diese Anleitung herunterladen
Inhaltsverzeichnis

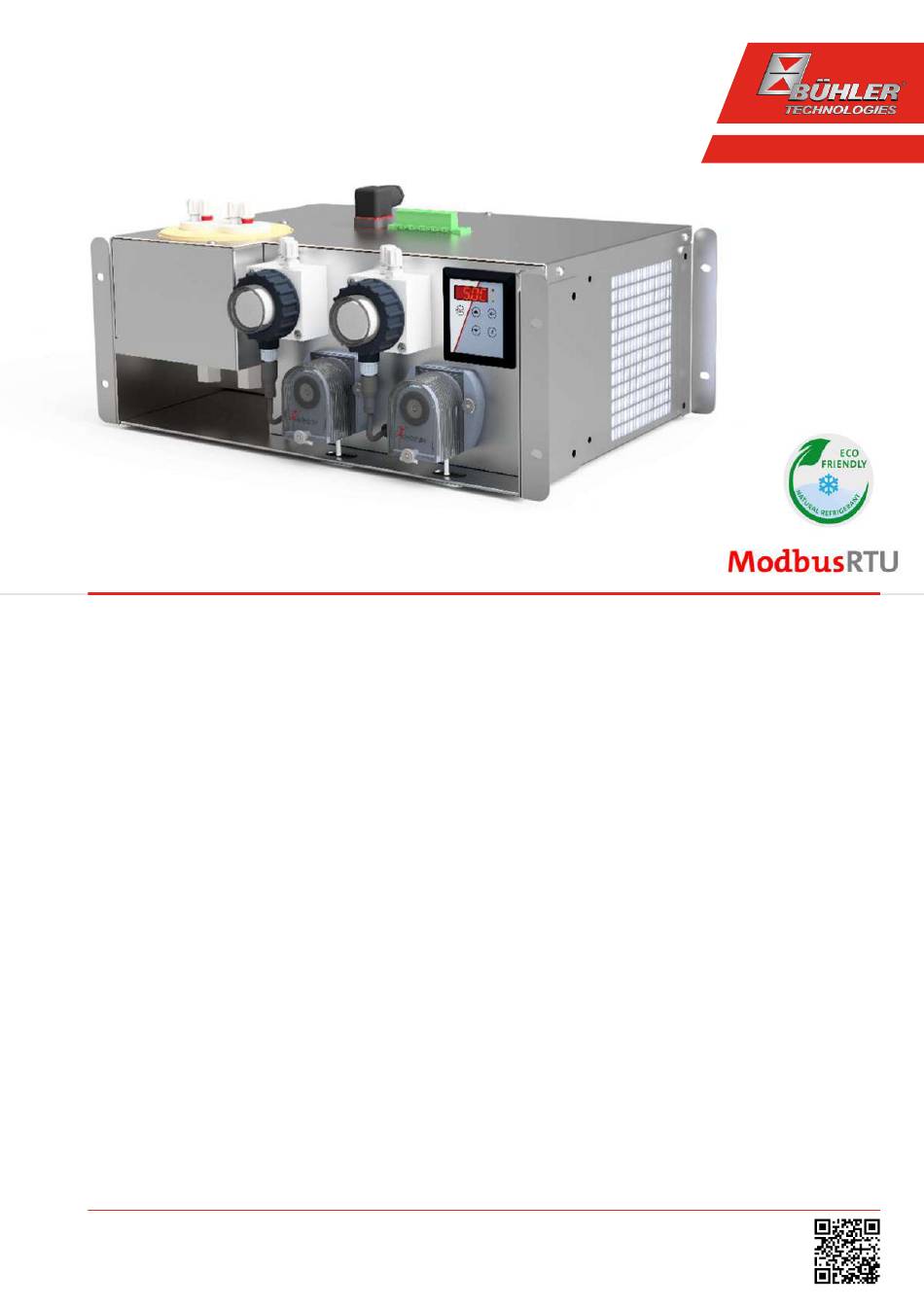

Analysentechnik
Kompressor Messgaskühler
Baureihe RC 1.2 Rack
Betriebs- und Installationsanleitung
Originalbetriebsanleitung
BD450040
Bühler Technologies GmbH, Harkortstr. 29, 40880 Ratingen
07/2025
Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20
E-Mail: analyse@buehler-technologies.com
Internet: www.buehler-technologies.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bühler technologies RC 1.2 Rack Serie

Inhaltszusammenfassung für Bühler technologies RC 1.2 Rack Serie

  • Seite 1 Analysentechnik Kompressor Messgaskühler Baureihe RC 1.2 Rack Betriebs- und Installationsanleitung Originalbetriebsanleitung BD450040 Bühler Technologies GmbH, Harkortstr. 29, 40880 Ratingen 07/2025 Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 E-Mail: analyse@buehler-technologies.com Internet: www.buehler-technologies.com...
  • Seite 2 Bühler Technologies GmbH, Harkortstr. 29, 40880 Ratingen Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 Internet: www.buehler-technologies.com E-Mail: analyse@buehler-technologies.com Lesen Sie die Bedienungsanleitung vor dem Gebrauch des Gerätes gründlich durch. Beachten Sie insbesondere die Warn- und Sicherheits- hinweise.

  • Seite 3: Inhaltsverzeichnis

    Baureihe RC 1.2 Rack Inhaltsverzeichnis Einleitung ............................................ 3 Bestimmungsgemäße Verwendung ................................ 3 Übersicht.......................................... 3 Lieferumfang ........................................ 3 Bestellhinweise ........................................ 4 1.4.1 Gaskühler mit einem oder zwei Wärmetauschern........................ 4 1.4.2 Gaskühler mit zwei Wärmetauschern in Reihe ..........................  5 Sicherheitshinweise........................................ 6 Wichtige Hinweise ...................................... 6 Allgemeine Gefahrenhinweise.................................. 7 Transport und Lagerung ...................................... 9 4 Aufbauen und Anschließen.......................................
  • Seite 4 Baureihe RC 1.2 Rack 7.1.11 Kalibrieren des Feuchtefühlers (optional) .......................... 39 Fehlersuche und Beseitigung .................................. 40 7.2.1 Fehlermeldungen im Display .................................  41 Ersatzteile .......................................... 42 7.3.1 Verbrauchsmaterial und Zubehör .............................. 42 8 Entsorgung............................................. 43 9 Anhang ............................................ 44 Technische Daten Gaskühler.................................. 44 Technische Daten Optionen .................................. 46 Leistungskurven ........................................ 47 Typisches Installationsschema (1 Gasweg) ...............................

  • Seite 5: Einleitung

    Baureihe RC 1.2 Rack 1 Einleitung 1.1 Bestimmungsgemäße Verwendung Das Gerät ist zum industriellen Einsatz in Gasanalysensystemen bestimmt. Es stellt eine wesentliche Komponente zur Aufberei- tung des Messgases dar, um das Analysengerät vor Restfeuchtigkeit im Messgas zu schützen. Beachten Sie die Angaben hinsichtlich des spezifischen Verwendungszwecks, vorhandener Werkstoffkombinationen sowie Druck- und Temperaturgrenzen.

  • Seite 6: Bestellhinweise

    Baureihe RC 1.2 Rack 1.4 Bestellhinweise 1.4.1 Gaskühler mit einem oder zwei Wärmetauschern Die Artikelnummer kodiert die Konfiguration Ihres Gerätes. Benutzen Sie dazu folgenden Typenschlüssel: 4596 3 X 2 0 X X X X X 0 X X X 0 0 0 0 0 Produktmerkmal Gehäusetyp 19“-Gehäuse zur Wandmontage 19“-Einschubgehäuse...

  • Seite 7: Gaskühler Mit Zwei Wärmetauschern In Reihe

    Baureihe RC 1.2 Rack 1.4.2 Gaskühler mit zwei Wärmetauschern in Reihe Die Artikelnummer kodiert die Konfiguration Ihres Gerätes. Benutzen Sie dazu folgenden Typenschlüssel: 4596 3 X 2 0 X 1 X X X 0 X X X 0 0 0 0 0 Produktmerkmal Gehäusetyp 19“-Gehäuse zur Wandmontage 19“-Einschubgehäuse...

  • Seite 8: Sicherheitshinweise

    Baureihe RC 1.2 Rack 2 Sicherheitshinweise 2.1 Wichtige Hinweise Der Einsatz des Gerätes ist nur zulässig, wenn: – das Produkt unter den in der Bedienungs- und Installationsanleitung beschriebenen Bedingungen, dem Einsatz gemäß Ty- penschild und für Anwendungen, für die es vorgesehen ist, verwendet wird. Bei eigenmächtigen Änderungen des Gerätes ist die Haftung durch die Bühler Technologies GmbH ausgeschlossen, –...

  • Seite 9: Allgemeine Gefahrenhinweise

    Baureihe RC 1.2 Rack 2.2 Allgemeine Gefahrenhinweise Das Gerät darf nur von qualifiziertem Fachpersonal installiert werden, das mit den Sicherheitsanforderungen und den Risiken vertraut ist. Qualifiziertes Personal im Sinne dieser Betriebsanleitung sind Elektrofachkräfte, die mit der Installation, Montage, Inbetrieb- nahme, Reparatur und Bedienung sowie den damit verbundenen Gefahren vertraut sind. Darüber hinaus verfügen sie durch ih- re fachliche Ausbildung über Kenntnisse der einschlägigen Normen und Bestimmungen.
  • Seite 10 Baureihe RC 1.2 Rack GEFAHR Giftiges, ätzendes Gas/Kondensat Messgas/Kondensat kann gesundheitsgefährdend sein. a) Sorgen Sie gegebenenfalls für eine sichere Ableitung des Gases/Kondensates. b) Unterbrechen Sie bei allen Wartungs- und Reparaturarbeiten die Gaszufuhr. c) Schützen Sie sich bei der Wartung vor giftigen/ätzenden Gasen/Kondensat. Tragen Sie die entsprechende Schutzausrüstung.

  • Seite 11: Transport Und Lagerung

    Baureihe RC 1.2 Rack 3 Transport und Lagerung Die Produkte sollten nur in der Originalverpackung oder einem geeigneten Ersatz transportiert werden. Messgaskühler mit brennbaren Kältemittel sind auf ihrer Originalverpackung gekennzeichnet und entsprechend der nationalen Vorschriften zu lagern und zu transportieren. Bei Nichtbenutzung sind die Betriebsmittel gegen Feuchtigkeit und Wärme zu schützen.

  • Seite 12: Aufbauen Und Anschließen

    Baureihe RC 1.2 Rack 4 Aufbauen und Anschließen 4.1 Anforderungen an den Aufstellort Das Gerät ist für den Einsatz in geschlossenen Räumen in einem 19“-Einschubgehäuse oder zur Wandmontage vorgesehen. Die maximale Aufstellhöhe ist für Höhenlagen bis 2000 m geeignet. Wandmontage: Das Gerät ist an den dafür vorgesehenen Punkten zu befestigen. Durchgangsbohrungen Flansch 4 x ø7 mm. Das Gerät ist für den Einsatz mit einem Verschmutzungsgrad 2 und Überspannungskategorie II ausgelegt.

  • Seite 13: Anschluss Gasanschlüsse Filter (Optional)

    Baureihe RC 1.2 Rack 4.2.1 Anschluss Gasanschlüsse Filter (optional) Die Verbindung zwischen Ausgang Wärmetauscher und Eingang Filter ist nicht pauschal verschlaucht. Der Anschluss G1/4 oder NPT 1/4“ (Filterkopf mit NPT gekennzeichnet) für den Gasausgang ist mittels geeigneter Verschraubung sorgfältig und fachge- recht anzuschließen.

  • Seite 14: Anschluss Wärmetauscher

    Baureihe RC 1.2 Rack 4.2.5 Anschluss Wärmetauscher Der Anschluss (zwei) einzelner Wärmetauscher ist im linken Bild schematisch dargestellt. Zur Minimierung des Gas-Auswascheffektes im Kühler müssen die beiden (baugleichen) Wärmetauscher in Reihe hintereinan- der betrieben werden (rechtes Bild). Hierbei sollte wie folgt vorgegangen werden: Gaseingangsleitung an rot markiertem Gaseintritt des Wärmetauschers 2 (Vorkühlung).

  • Seite 15: Anschluss Kondensatableiter

    Baureihe RC 1.2 Rack 4.2.6 Anschluss Kondensatableiter Je nach Werkstoff ist eine Verbindungsleitung aus Verschraubung und Rohr oder Schlauch zwischen Wärmetauscher und Kon- densatableiter herzustellen. Bei Edelstahl kann der Kondensatableiter direkt am Verbindungsrohr aufgehängt werden, bei Schlauchleitungen ist der Kondensatableiter mittels einer Schelle separat zu befestigen. Kondensatleitungen sind grundsätzlich mit Gefälle und Mindestnennweite DN 8/10 (5/16“) zu verlegen.

  • Seite 16: Anschluss Über Stecker

    Baureihe RC 1.2 Rack Anschluss über Stecker Das Gerät ist mit einem Stecker nach EN 175301-803 für die Spannungsversorgung und den Signalausgang ausgerüstet. Nachfol- gend sind die Anschlussbelegungen angegeben, wobei die Nummern denen auf den Steckern entsprechen. Die Zuleitungsquerschnitte sind der Bemessungsstromstärke anzupassen. Verwenden Sie minimal einen Leitungsquerschnitt von 1 mm²...

  • Seite 17: Statusausgang Feuchte (A)

    Baureihe RC 1.2 Rack 4.4.2 Statusausgang Feuchte (A) Die maximale Schaltleistung des Statusausganges beträgt 30 V AC/60 V DC, 1A. Der Statusausgang (S2, A) signalisiert, wenn im aufbereiteten Messgas noch Feuchtigkeit enthalten ist oder ein Kabelbruch am Feuchtefühler/Feuchtsensor erkannt wird. Dabei unterscheidet die Signalisierung nicht zwischen Feuchtefühler 1 oder 2. Funktion/Kontaktart Beschreibung interner Wechslerkontakt:...

  • Seite 18: Betrieb Und Bedienung

    Baureihe RC 1.2 Rack 5 Betrieb und Bedienung HINWEIS Das Gerät darf nicht außerhalb seiner Spezifikation betrieben oder in Betrieb genom- men werden! Das Gerät sollte vor der Inbetriebnahme nach dem Transport, der Aufstellung oder Installation mindestens 1 Stunde ruhig und aufrecht stehen.

  • Seite 19: Bedienung Der Menüfunktionen

    Baureihe RC 1.2 Rack 5.2 Bedienung der Menüfunktionen Kurzerklärung des Bedienungsprinzips: Die Bedienung erfolgt über 5 Tasten. Sie haben folgende Funktionen: Taste Bereich Funktionen Anzeige – Wechsel von der Messwertanzeige ins Hauptmenü Menü – Auswahl des angezeigten Menüpunktes bzw. Eingabe –...

  • Seite 20: Übersicht Menüführung

    Baureihe RC 1.2 Rack 5.2.2 Übersicht Menüführung Wenn Sie während des Normalbetriebs die Taste OK drücken, erscheint im Display bei aktiver Menü-Sperre die Eingabeauffor- derung code. Geben Sie mit den Tasten ▲ und ▼ den richtigen Code ein und drücken Sie OK. Bei falscher oder keiner Eingabe wird die Menü-Sperre nicht aufgehoben und Sie erreichen nicht alle Menüpunkte.
  • Seite 21 Baureihe RC 1.2 Rack Anzeige Hauptmenü Untermenü 1 Untermenü 2 Parameter rc1. 2 tEmP Anzeige RC 1.2 Temperatur Eingabe Temperatur CH1 Gerätebezeichnung Soll-Temp. Kühlblock 3 . . . 20 °'C A hi Einstellmenü Eingabe oper Anzeige Alarmhysterese 1 . . . 7 °'C Betriebsstundenzähler A Lo -3'C...

  • Seite 22: Beschreibung Der Menüfunktionen

    Baureihe RC 1.2 Rack 5.3 Beschreibung der Menüfunktionen 5.3.1 Anzeigemenü Messwertanzeige Blocktemperatur Anzeige → Abhängig vom Gerätezustand wird Temperatur konstant, blinkend, oder im Wechsel mit einer Sta- tusmeldung angezeigt. Anzeige der Gerätebetriebsstunden/Gerätelaufzeit Anzeige → oper Anzeige der Betriebsstunden des Gerätes. Die Gerätelaufzeit ist nicht rücksetzbar und kann in ver- schiedenen Darstellungsformaten ausgegeben werden.

  • Seite 23: Untermenü 1

    Baureihe RC 1.2 Rack Auswahl Wärmetauschermaterial Anzeige → h. c hn Auswahl des Wärmtauschermaterials Parameterbereich: (Stahl), (Glas), (PVDF) Werkseinstellung: (Kühler ohne Wärmetauscher), bzw. jeweiliges Material entsprechend der Konfiguration Exit Hauptmenü Anzeige → Durch Auswählen gelangt man zurück in den Anzeigemodus. 5.3.3 Untermenü...

  • Seite 24: Untermenü 1 (Globale Einstellungen)

    Baureihe RC 1.2 Rack 5.3.4 Untermenü 1 (Globale Einstellungen) Einheit Temperatur Anzeige → → unit Hier kann die Einheit der Temperaturanzeige ausgewählt werden. Parameterbereich: Werkseinstellung: Analogausgang Anzeige → → In diesem Untermenü werden die Einstellungen für den Analogausgang 1 festgelegt, siehe Kapitel Untermenü...

  • Seite 25: Feuchtefühler: Automatische Fehlerrückstellung Nach Kabelbruch

    Baureihe RC 1.2 Rack Feuchtefühler: automatische Fehlerrückstellung nach Kabelbruch Anzeige → → bLtc (bLtc = broken wire latch). Die Einstellung gilt für alle angeschlossenen Feuchtefühler. Festlegung ob der Alarm für einen Kabelbruch manuell zurück zu setzen ist oder bei gültigem Mess- signal von alleine erlischt.

  • Seite 26: Modbus Rtu Parität

    Baureihe RC 1.2 Rack Modbus RTU Parität Die Standard-Parität ist gerade/even, ungerade Parität, oder keine Parität sind wählbar. Die Anzahl der Stoppbits wird abhängig von der jeweiligen Einstellung automatisch gesetzt. Ist keine Parität eingestellt, werden zwei Stoppbits verwendet, ansonsten eins. Die Eigenschaften der digitalen Schnittstelle sind vom Reset des Gerätes auf Werkseinstellungen nicht betroffen! Dieser Menüpunkt steht nur bei Geräten mit Option "Digitalausgang Modbus RTU"...

  • Seite 27: Exit Untermenü

    Baureihe RC 1.2 Rack Exit Untermenü 1 Anzeige → Untermenü → Durch Auswählen gelangt man zurück ins Hauptmenü. 5.3.4.1 Untermenü 2 (Analogausgang 1) Am Analogausgang wird die Kühlblocktemperatur des Kühlers ausgegeben. Bei Geräten mit Option "Digitalausgang Modbus RTU" stehen die Menüpunkte für den Analogausgang nicht zur Verfügung. Signalverhalten Im Normalbetrieb (noP) wird die Kühlblocktemperatur an der Messstelle ausgegeben.

  • Seite 28: Favorisiertes Menü Festlegen

    Baureihe RC 1.2 Rack 5.3.5 Favorisiertes Menü festlegen Mit der Taste F bzw. Func (Funktionstaste) können Sie ein favorisiertes Menü festlegen, dass Sie später mit nur einem Tasten- druck erreichen. – Rufen Sie das Menü auf, das Sie als Favoriten festlegen möchten. Dabei spielt es keine Rolle, ob dieses Menü gesperrt werden kann.
  • Seite 29 Baureihe RC 1.2 Rack Datentypen: Bezeichnung Anzahl Bytes Anzahl Register Float Int16 Uint16 Int32 Uint32 BD450040 ◦ 07/2025 Bühler Technologies GmbH...

  • Seite 30: Modbusregister

    5.7 Modbusregister Beschreibung Adresse Zugriff Datentyp Default Auswahl Auflösung Einheit Messwert Kühlblocktemperatur 2000 Float °C Status Kühlblocktemperatur 2002 Uint32 Bit 0 : = Störung Bit 1..15 := reserviert Bit 16:= Sensor nicht kalibriert Bit 17:= Initialisierung / Messwert ungültig Bit 18 := Einschwingphase Bit 19:= Lastgrenze erreicht Bit 20:= Messwert außerhalb Sollbereich Bit 21..31 := nicht belegt...
  • Seite 31 Beschreibung Adresse Zugriff Datentyp Default Auswahl Auflösung Einheit Modbus: Auswahl Parität 3, 16 9010 Uint16 0 := keine 1 := ungerade 2 := gerade Modbus: Auswahl Geräteadresse 3, 16 9011 Uint16 Menüsperre 3, 16 9012 Uint16 9999 TEST 9990 Uint32 12648430 - TEST_UINT16 3, 16...
  • Seite 32 Beschreibung Adresse Zugriff Datentyp Default Auswahl Auflösung Einheit Fehlerregister 1 10005 Uint16 Bit 0 := Kommunikationsfehler Display Bit 1 := Kommunikationsfehler Controller Bit 2 := Bit 3 := Konfigurationsfehler Controller Bit 4 := Fehler EEPROM Regler Bit 5 := Bit 6 := Bit 7 := allg.
  • Seite 33 Beschreibung Adresse Zugriff Datentyp Default Auswahl Auflösung Einheit Geräteneustart / 11000 Unit16 0x00 86 := Geräteneustart Gerätereset 17:= Reset auf Werkseinstellungen Reset Feuchtefühler 1 11002 Uint16 0xAA Reset Feuchtefühler 2 11003 Uint16 0xAA Beispiel: Register 5000 = 0x1388 Lesen des Sollwertes der Blocktemperatur Startregister HI Startregister LO Anz.

  • Seite 34: Wartung

    Baureihe RC 1.2 Rack 6 Wartung Bei allen Arbeiten am Gerät sind die allgemeinen Hinweise im Kapitel Sicherheitshinweise [> Seite 6] zu beachten! GEFAHR Elektrische Spannung Gefahr eines elektrischen Schlages a) Trennen Sie das Gerät bei allen Arbeiten vom Netz. b) Sichern Sie das Gerät gegen unbeabsichtigtes Wiedereinschalten. c) Das Gerät darf nur von instruiertem, fachkundigem Personal geöffnet werden.
  • Seite 35 Baureihe RC 1.2 Rack Abhängig von den Umgebungsbedingungen und dem Aufstellort ist darauf zu achten, dass der Luftein-, sowie -auslass frei von Fremdkörpern ist. Eine Sichtprüfung ist mindestens alle 6 Monate erforderlich. Je nach Kühlertyp können jedoch verschiedene Optionen enthalten sein. In diesem Fall sind folgende Wartungsarbeiten in regel- mäßigen Abständen durchzuführen: –...

  • Seite 36: Service Und Reparatur

    Baureihe RC 1.2 Rack 7 Service und Reparatur Sollte ein Fehler beim Betrieb auftreten, finden Sie in diesem Kapitel Hinweise zur Fehlersuche und Beseitigung. Reparaturen an den Betriebsmitteln dürfen nur von Bühler autorisiertem Personal ausgeführt werden. Sollten Sie Fragen haben, wenden Sie sich bitte an unseren Service: Tel.: +49-(0)2102-498955 oder Ihre zuständige Vertretung.

  • Seite 37: Durchführung Von Wartungs-, Reparatur- Und Umbauarbeiten

    Baureihe RC 1.2 Rack 7.1 Durchführung von Wartungs-, Reparatur- und Umbauarbeiten Bei allen Arbeiten am Gerät sind die allgemeinen Hinweise im Kapitel Sicherheitshinweise zu beachten! GEFAHR Giftiges, ätzendes Gas/Kondensat Messgas/Kondensat kann gesundheitsgefährdend sein. a) Sorgen Sie gegebenenfalls für eine sichere Ableitung des Gases/Kondensates. b) Unterbrechen Sie bei allen Wartungs- und Reparaturarbeiten die Gaszufuhr.

  • Seite 38: Öffnen Des Gehäuses

    Baureihe RC 1.2 Rack 7.1.1 Öffnen des Gehäuses – Gaszufuhr sperren. – Gerät ausschalten und Netz- und Statusstecker ziehen (allpolig abschalten). – Gasverbindung lösen (ausschließlich bei Demontage des Deckels). – Befestigungsschrauben der Frontplatte sind unterhalb des Geräts. Die Befestigungsschrauben des Deckels sind oberhalb und auf der Rückseite angeordnet.

  • Seite 39: Austausch Der Reglerplatine

    Baureihe RC 1.2 Rack 7.1.3 Austausch der Reglerplatine – Gerät wie in Kapitel Öffnen des Gehäuses [> Seite 36] des Gehäuses beschrieben öffnen. – die Reglerplatine kann direkt oder zusammen mit der Schublade ausgebaut werden. Für die Demontage der Schublade die seitliche Schraube von außen und die beiden Muttern am Boden (innen) lösen –...

  • Seite 40: Austausch Der Mikrocontroller-Platine Mcp2

    Baureihe RC 1.2 Rack 7.1.4 Austausch der Mikrocontroller-Platine MCP2 – Gerät wie in Kapitel Öffnen des Gehäuses [> Seite 36] beschrieben öffnen. – Platine MCP2 von der Regelplatine abziehen. – Neue Platine aufstecken. – Gerät in umgekehrter Reihenfolge wieder zusammenbauen. 7.1.5 Austausch des Anzeigemoduls MCD400 –...

  • Seite 41: Austausch Des Filterelementes (Optional)

    Baureihe RC 1.2 Rack 7.1.9 Austausch des Filterelementes (optional) VORSICHT Gasaustritt am Filter Der Filter darf beim Ausbau nicht unter Druck stehen. Beschädigte Teile oder O-Ringe nicht wiederverwenden. – Gaszufuhr sperren. – Gerät ausschalten und Netzstecker ziehen. – Überwurfmutter gegen den Uhrzeigersinn abdrehen und Filterhaube abnehmen. –...

  • Seite 42: Fehlersuche Und Beseitigung

    Baureihe RC 1.2 Rack 7.2 Fehlersuche und Beseitigung Problem/Störung Mögliche Ursache Abhilfe Kondensat im Gasausgang – Kondensatsammelgefäß voll – Kondensatsammelgefäß entleeren – Eventuelles Festsitzen des Ventils im auto- – In beide Richtungen spülen matischen Kondensatableiter – Kühler überlastet – Grenzparameter einhalten –...

  • Seite 43: Fehlermeldungen Im Display

    Baureihe RC 1.2 Rack 7.2.1 Fehlermeldungen im Display Tritt ein Fehler auf, wird im Display „Err“ angezeigt. Durch drücken der Taste „ “ wird/werden die Fehlernummer(n) ange- zeigt. Fehlermeldungen werden nach Auftreten des Fehlers so lange angezeigt, bis das Gerät neu gestartet wird, oder der Fehler durch drücken der „Func“...

  • Seite 44: Ersatzteile

    Baureihe RC 1.2 Rack 7.3 Ersatzteile Bei Ersatzteilbestellungen bitten wir Sie, Gerätetyp und Seriennummer anzugeben. Bauteile zur Nachrüstung und Erweiterung finden Sie in unserem Katalog. Die folgenden Ersatzteile sind erhältlich: Artikel-Nr. Bezeichnung 9100100007 Anzeigemodul MCD400 9100030265 Schnittstellenmodul Modbus RTU 9144050079 Verbindungskabel Reglerplatine-Anzeigemodul 9144051038 Verbindungskabel Schnittstellenmodul Modbus RTU...

  • Seite 45: Entsorgung

    Baureihe RC 1.2 Rack 8 Entsorgung VORSICHT! Der Kältekreislauf des Kühlers ist mit Kältemittel R600a gefüllt. Der Wärmetauscher enthält ein Kühlmittel auf der Basis von Glykol. Bei der Entsorgung der Produkte sind die jeweils zutreffenden nationalen gesetzlichen Vorschriften zu beachten und einzuhal- ten.

  • Seite 46: Anhang

    Baureihe RC 1.2 Rack 9 Anhang 9.1 Technische Daten Gaskühler RC 1.2 Rack Technische Daten Gaskühler Nennkühlleistung (bei 25 °C): 320 kJ/h Umgebungstemperatur: 5 °C bis 50 °C Betriebsbereitschaft: nach max. 15 Minuten Gasausgangstaupunkt voreingestellt: 5 °C einstellbar: 3 °C bis 20 °C Taupunktschwankungen statisch: ±...
  • Seite 47 Baureihe RC 1.2 Rack RC 1.2+ Rack Technische Daten Gaskühler Nennkühlleistung (bei 25 °C): 320 kJ/h Umgebungstemperatur: 5 °C bis 50 °C Betriebsbereitschaft: nach max. 15 Minuten Gasausgangstaupunkt voreingestellt: 5 °C einstellbar: 3 °C bis 20 °C Taupunktschwankungen statisch: ± 0,1 K im gesamten Spezifikationsbereich: ±...

  • Seite 48: Technische Daten Optionen

    Baureihe RC 1.2 Rack 9.2 Technische Daten Optionen Technische Daten Analogausgang Signal 4-20 mA bzw. 2-10 V entspricht -20 °C bis +60 °C Kühlblocktemperatur Anschluss Stecker M12x1, DIN EN 61076-2-101 Technische Daten Digitalausgang Signal Modbus RTU (RS-485) Anschluss Stecker M12x1, DIN EN 61076-2-101 Technische Daten Kondensatpumpen CPsingle Umgebungstemperatur: 0 °C bis 60 °C Spannungstoleranz:...

  • Seite 49: Leistungskurven

    Baureihe RC 1.2 Rack 9.3 Leistungskurven RC 1.2 Rack Umgebungstemperatur (°C) RC 1.2 Rack Anmerkung: Die Grenzkurven für die Wärmetauscher gelten bei einem Taupunkt von 40 °C. RC 1.2+ Rack Umgebungstemperatur (°C) EGK 2-19+ RC 1.2+ Rack 2x PTG-2/ PTV-2 in Reihe (Taupunkt = 70 °C) 2x PTG-2/ PTV-2 in Reihe (Taupunkt = 50 °C) Anmerkung: Die Grenzkurven für die Wärmetauscher gelten bei dem Taupunkt von 70 °C unter Normbedingung entsprechend DIN EN 15267-3:2008-03 und beim Taupunkt von 50 °C unter Einsatzbedingung.

  • Seite 50: Typisches Installationsschema (1 Gasweg)

    Baureihe RC 1.2 Rack 9.4 Typisches Installationsschema (1 Gasweg) 1 Kühler/Kühlnest 1 3 Filter (optional) 2 Feuchtefühler (optional) 4 Kondensatpumpe 9.5 Typisches Installationsschema (2 Gaswege) 1 Kühler/Kühlnest 1 4 Filter (optional) 2 Kühler/Kühlnest 2 5 Kondensatpumpe 3 Feuchtefühler (optional) 9.6 Wärmetauscher 9.6.1 Beschreibung Wärmetauscher Die Energie des Messgases und damit in erster Näherung die abgeforderte Kühlleistung Q wird bestimmt durch die drei Para- meter Gastemperatur ϑ...

  • Seite 51: Übersicht Wärmetauscher

    Baureihe RC 1.2 Rack 9.6.2 Übersicht Wärmetauscher RC 1.2 Rack Wärmetauscher PTS-I PTV-I Medienberührende Werkstoffe Edelstahl DURAN Glas PVDF PTFE Gewicht 0,5 kg 0,2 kg 0,125 kg Durchfluss v 500 Nl/h 280 Nl/h 280 Nl/h Eingangstaupunkt τ 65 °C 65 °C 65 °C e,max Gaseingangstemperatur ϑ...

  • Seite 52: Abmessungen

    Baureihe RC 1.2 Rack 9.7 Abmessungen RC 1.2 Rack S1 = Netzanschluss S2 = Statusausgang, Analog-/Digitalausgang (optional) Bühler Technologies GmbH BD450040 ◦ 07/2025...
  • Seite 53 Baureihe RC 1.2 Rack RC 1.2+ Rack S1 = Netzanschluss S2 = Statusausgang, Analog-/Digitalausgang (optional) BD450040 ◦ 07/2025 Bühler Technologies GmbH...

  • Seite 54: Beigefügte Dokumente

    Baureihe RC 1.2 Rack 10 Beigefügte Dokumente – Konformitätserklärung KX450021 – RMA - Dekontaminierungserklärung Bühler Technologies GmbH BD450040 ◦ 07/2025...
  • Seite 56 RMA-Formular und Erklärung über Dekontaminierung RMA-Form and explanation for decontamination RMA-Nr./ RMA-No. Die RMA-Nr. bekommen Sie von Ihrem Ansprechpartner im Vertrieb oder Service. Bei Rücksendung eines Altgeräts zur Entsorgung tragen Sie bitte in das Feld der RMA-Nr. "WEEE" ein./ You may obtain the RMA number from your sales or ser- vice representative.

  • Seite 57: Dekontaminierungserklärung

    Dekontaminierungserklärung DE000011 Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen 12/2022 Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 E-Mail: service@buehler-technologies.com Internet: www.buehler-technologies.com...
