5.4.5 Induktiven Näherungsschalter IN montieren
21.00 | PGN-plus-P | Montage- und Betriebsanleitung | de | 389752
HINWEIS
Der Sensor kann nicht für kleinere Baugrößen als die Baugröße
64 verwendet werden.
Position "Greifer geöffnet" oder "Greifer geschlossen"
1. Variante Staubdicht (SD): Dichtbolzen aus dem Klemmhalter
entfernen.

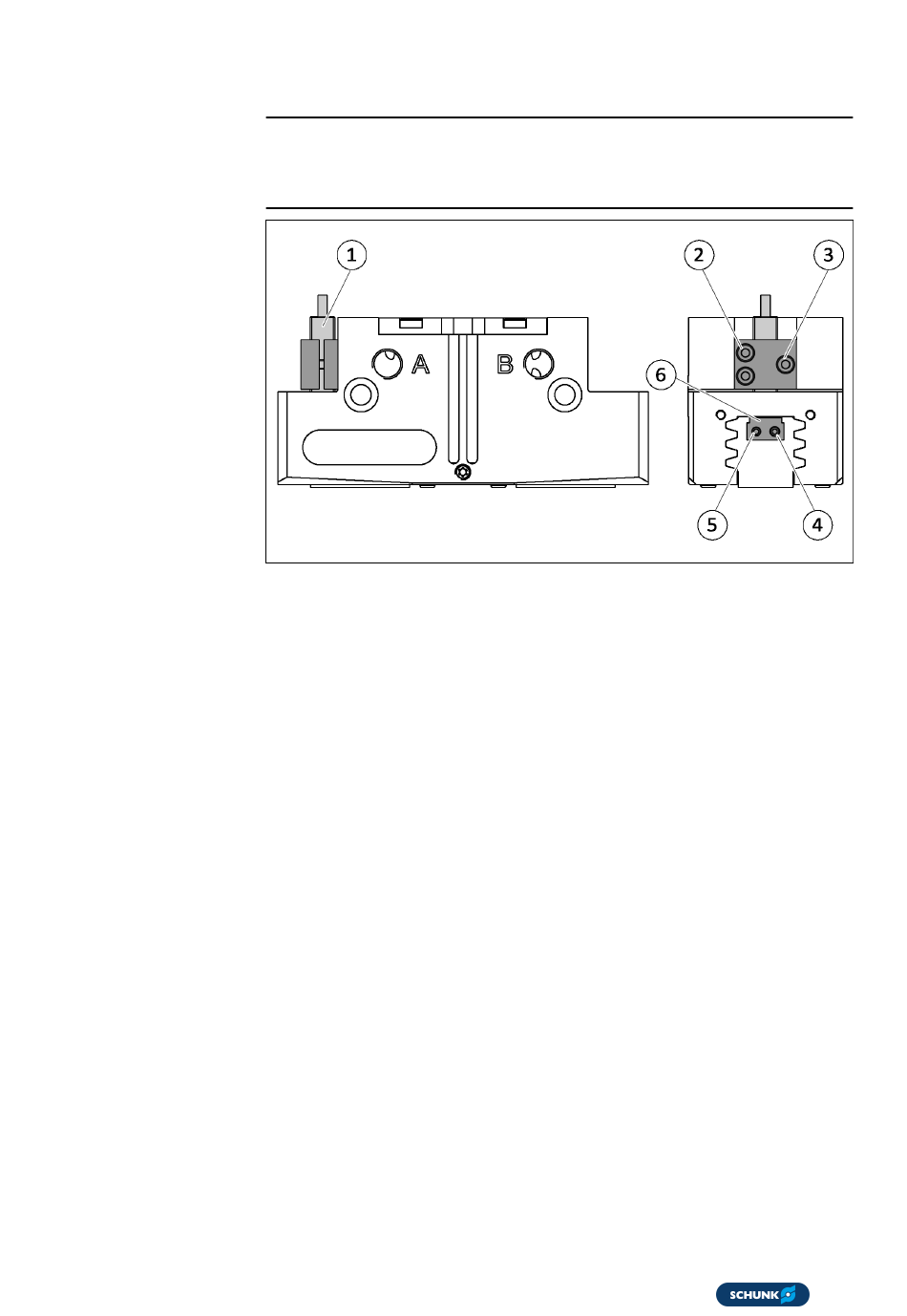

2. Sensor 1 (1) durch den Klemmhalter (2) bis zum Anschlag in
das Gehäuse schieben.
3. Schraube (3) am Klemmhalter (2) festziehen.
Anzugsdrehmoment: 0.2 Nm
4. Produkt in Position "geöffnet" oder "geschlossen" bringen
und die Funktion testen.
Position "Teil gegriffen (Außengreifen)" oder "Teil gegriffen
(Innengreifen)"
1. Variante Staubdicht (SD): Dichtbolzen aus dem Klemmhalter
entfernen. Gewindestift aus der seitlichen Abdeckung
herausschrauben.
2. Sensor (1) auf Anschlag in den Klemmhalter (2) schieben.
3. Schraube (3) am Klemmhalter (2) festziehen.
Anzugsdrehmoment: 0.2 Nm
4. Das zu greifende Teil spannen.
5. Klemmspindel (4) durch Herausdrehen aus der Schaltnocke (6)
lösen.
