Montage
34

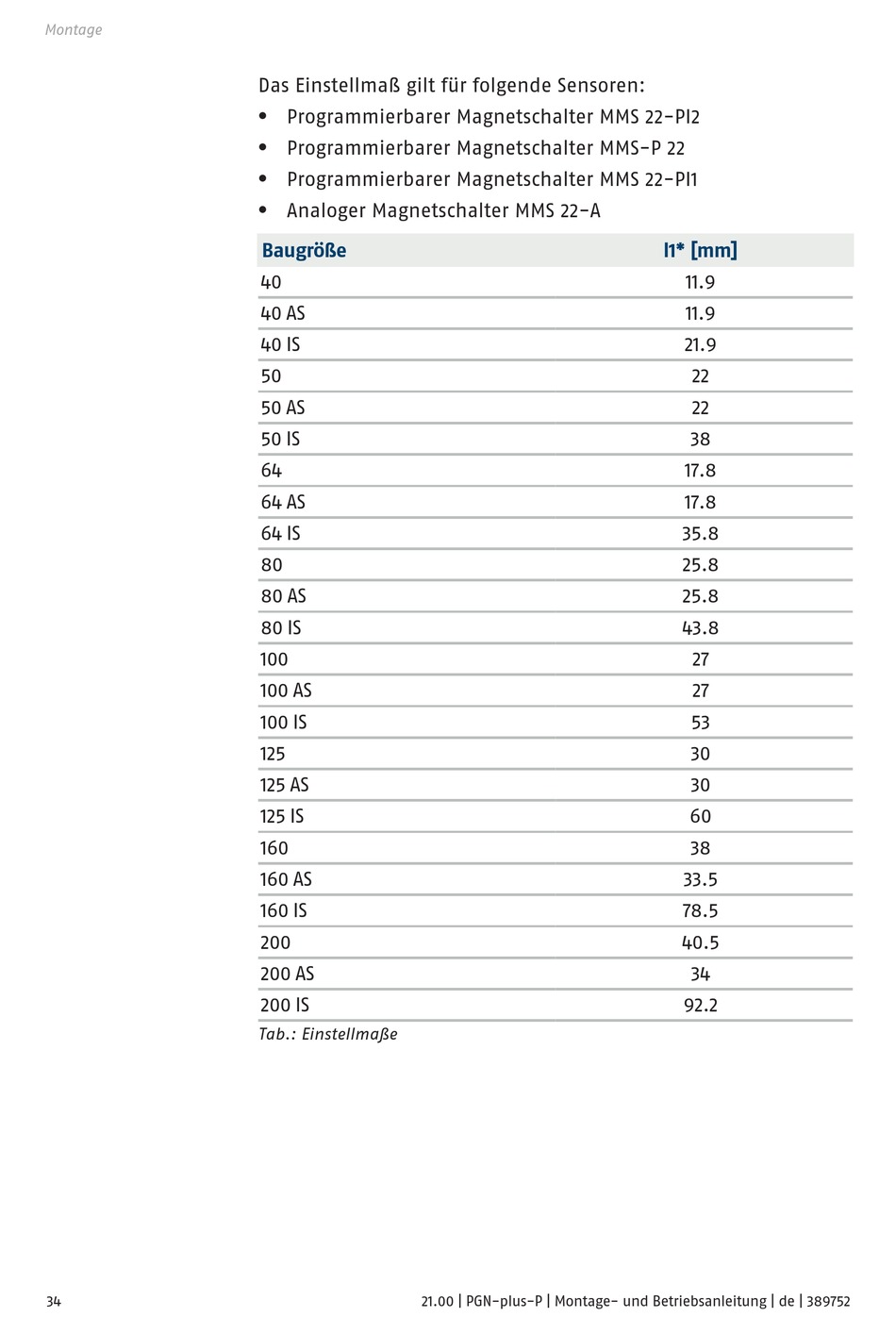

Das Einstellmaß gilt für folgende Sensoren:
Programmierbarer Magnetschalter MMS 22-PI2
l
Programmierbarer Magnetschalter MMS-P 22
l
Programmierbarer Magnetschalter MMS 22-PI1
l
Analoger Magnetschalter MMS 22-A
l
Baugröße
40
40 AS
40 IS
50
50 AS
50 IS
64
64 AS
64 IS
80
80 AS
80 IS
100
100 AS
100 IS
125
125 AS
125 IS
160
160 AS
160 IS
200
200 AS
200 IS
Tab.: Einstellmaße
21.00 | PGN-plus-P | Montage- und Betriebsanleitung | de | 389752
l1* [mm]
11.9
11.9
21.9
22
22
38
17.8
17.8
35.8
25.8
25.8
43.8
27
27
53
30
30
60
38
33.5
78.5
40.5
34
92.2
