Montage- und Betriebsanleitung

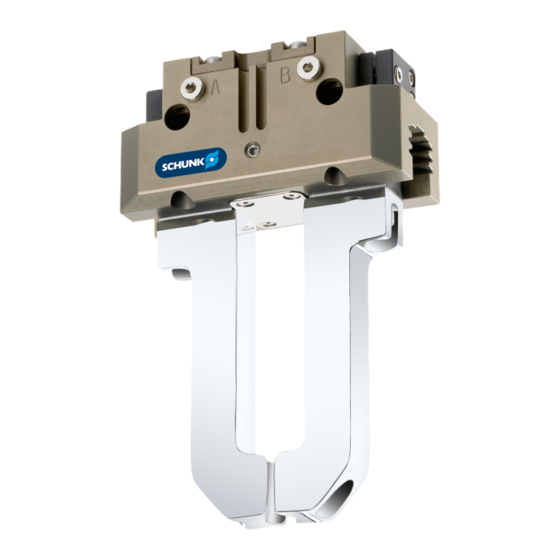

PGN-plus
2-Finger Parallelgreifer
Original Betriebsanleitung
Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für SCHUNK PGN-plus

Inhaltszusammenfassung für SCHUNK PGN-plus

  • Seite 1 Montage- und Betriebsanleitung PGN-plus  2-Finger Parallelgreifer Original Betriebsanleitung...
  • Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 389295 Auflage: 13.00 | 10.08.2023 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.

  • Seite 3: Inhaltsverzeichnis

    4.1 Aufbau....................20 4.2 Beschreibung ..................20 5 Montage .................... 21 5.1 Montieren und anschließen..............21 5.2 Anschlüsse..................23 5.2.1 Mechanischer Anschluss .............. 23 5.2.2 Pneumatischer Anschluss ............. 27 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 4 7.5.2 Variante mit Greifkrafterhaltung "Außengreifend" (AS) ....... 64 7.5.3 Variante mit Greifkrafterhaltung "Innengreifend" (IS) ......66 7.5.4 Variante mit Staubabdeckung ............66 7.5.5 Variante mit "Kraftverstärkungszylinder" (KVZ) ohne Greifkrafterhaltung 66 7.5.6 Anzugsmoment für Schrauben ............66 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 5 Standard .................. 70 7.7.2 Staubabdeckung ................ 71 7.7.3 Variante mit Kraftverstärkungszylinder ........... 72 8 Einbauerklärung .................. 73 9 Information zur RoHS-Richtlinie, REACH-Verordnung und zu besonders besorgniserregenden Inhaltsstoffen (SVHC)..........74 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 6: Allgemein

    Gefahren für Personen! Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. VORSICHT Gefahren für Personen! Nichtbeachtung kann zu leichten Verletzungen führen. ACHTUNG Sachschaden! Informationen zur Vermeidung von Sachschäden. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 7: Begriffsdefinition

    PGN-plus Hub 2 PGN-plus mit Greifkrafterhaltung "Außengreifen" (AS) PGN-plus mit Greifkrafterhaltung "Innengreifen" (IS) PGN-plus Staubdicht (SD) PGN-plus Hochtemperatur (V/HT) PGN-plus Kraftverstärkung (KVZ) PGN-plus Korrosionsschutz (K) PGN-plus Präzision (P) PGN-plus ATEX (EX) 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 8: Gewährleistung

    5512044 64 V/HT 395512044 5512045 80 V/HT 395512045 5512046 100 V/HT 395512046 5512047 125 V/HT 395512047 5512048 160 V/HT 395512048 5512049 200 V/HT 395512049 5513858 240 V/HT 395513858 5512050 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 9 Allgemein PGN-plus Ident.-Nr. 300 V/HT 395512050 5515137 380 V/HT 395515137 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 10: Zubehör

    100 KVZ 5515866 0370895 125 V/HT 0370926 125 SD 5518714 125 KVZ 5515867 0370896 160 V/HT 0370922 160 SD 5518715 160 KVZ 5515868 0370897 200 V/HT 0370939 200 SD 5518716 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 11 Allgemein PGN-plus Ident.-Nr. 200 KVZ 5520936 0370987 240 V/HT 0370988 240 SD 5518717 0370898 300 V/HT 0370943 300 SD 5518718 0370989 380 V/HT 0370990 380 SD 5518719 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 12: Grundlegende Sicherheitshinweise

    Verwenden nicht zugelassener Ersatzteile Durch das Verwenden nicht zugelassener Ersatzteile können Gefahren für das Personal entstehen und Beschädigungen oder Fehlfunktionen am Produkt verursacht werden. Nur Originalersatzteile und von SCHUNK zugelassene Ersatzteile verwenden. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 13: Greiferfinger

    Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen in der Lage, Arbeiten an elektrischen Anlagen auszuführen, mögliche Gefahren zu erkennen und zu vermeiden und kennt die relevanten Normen und Bestimmungen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 14: Persönliche Schutzausrüstung

    Produkt ausgehen, die zu schweren Verletzungen und erheblichen Sachschäden führen können. Jede Arbeitsweise unterlassen, welche die Funktion und Betriebssicherheit des Produktes beeinträchtigen. Das Produkt bestimmungsgemäß verwenden. Die Sicherheits- und Montagehinweise beachten. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 15: Transport

    Gefahren von dem Produkt ausgehen, die zu schweren Verletzungen, erheblichem Sachschaden und Umweltschaden führen können. Bestandteile des Produkts nach den örtlichen Vorschriften dem Recycling oder der ordnungsgemäßen Entsorgung zuführen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 16: Grundsätzliche Gefahren

    Herabfallende und herausschleudernde Bauteile Herabfallende und herausschleudernde Bauteile können zu schweren Verletzungen bis hin zum Tod führen. Durch geeignete Maßnahmen den Gefahrenbereich absichern. Während des Betriebs den Gefahrenbereich nicht betreten. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 17: Schutz Vor Gefährlichen Bewegungen

    Bewegungsenergie verfügen. NOT-HALT- Schalter müssen leicht zugänglich und schnell erreichbar sein. Vor Inbetriebnahme der Maschine oder Anlage die Funktion des NOT-HALT-Systems überprüfen. Betrieb der Maschine bei Fehlfunktion dieser Schutzeinrichtung unterbinden. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 18: Hinweise Auf Besondere Gefahren

    Nicht in die offene Mechanik und in den Bewegungsbereich des Produkts greifen. WARNUNG Verletzungsgefahr durch scharfe Kanten und spitze Ecken! Scharfe Kanten und spitze Ecken können zu Schnittverletzungen führen. Geeignete Schutzausrüstung tragen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 19: Technische Daten

    SCHUNK oftmals entsprechende Produktoptionen bereits im Standard an. Für spezielle Anwendungen in verschmutzter Umgebung bietet SCHUNK auch gerne kundenspezifische Lösungen an. Weitere technische Daten enthält das Katalogdatenblatt. Es gilt jeweils die letzte Fassung. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 20: Aufbau Und Beschreibung

    Aufbau und Beschreibung 4 Aufbau und Beschreibung 4.1 Aufbau 2-Finger Parallelgreifer Sperrluftanschluss Grundbacke Druckluft-Hauptanschluss Nut für Magnetschalter Gehäuse 4.2 Beschreibung Universeller 2-Finger-Parallelgreifer mit großer Greifkraft und hoher Momentenaufnahme durch Vielzahn-Gleitführung. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 21: Montage

    ODER: Versorgungsleitungen an die Hauptluftanschlüsse A und B anschließen, } 5.2.2 [/ 27]. ð Verschlussschrauben abschrauben. ð Luftanschlüsse anschrauben. ð ODER: Drosselventil anschrauben, um eine ausreichende Drosselung und/oder Dämpfung vornehmen zu können. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 22 Verwenden der Variante Staubdicht (SD) der Gewindestift des Sperrluftanschlusses entfernt und durch einen Pneumatikanschluss ersetzt werden. SCHUNK empfiehlt die Verwendung des Sperrluftanschlusses im Rahmen der technischen Daten, } 3 [/ 19]. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 23: Anschlüsse

    M6 / 13 Ø14 M10 / 17 Ø16 M12 / 17 Ø16 M12 / 21 Ø22 M16 / 28 Ø28 M20 / 40 * Max. Einschraubtiefe ab Anschlagfläche [mm] 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 24 Ø8 80 AS M5 / 18 Ø8 80 IS M5 / 18 Ø8 M6 / 14 Ø10 100 AS M6 / 16 Ø10 100 IS M6 / 16 Ø10 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 25 Ø8 Ø8 Ø10 Ø12 Ø12 Ø14 Ø164 Ø22 Ø28 * Befestigungsschrauben nach Norm DIN EN ISO 4762 Anschluss Seite C PGN-plus ⑤ Schrauben * ③ Zentrierhülsen M2.5 Ø5 Ø6 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 26 Montage PGN-plus ⑤ Schrauben * ③ Zentrierhülsen Ø8 Ø8 Ø10 Ø12 Ø12 Ø14 Ø16 Ø22 Ø28 * Befestigungsschrauben nach Norm DIN EN ISO 4762, Max. Festigkeitsklasse 8.8 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 27: Pneumatischer Anschluss

    Sperrluftanschluss Schlauchloser Direktanschluss Produkt O-Ring Anbauteil Nur die benötigten Luftanschlüsse öffnen. Nicht benötigte Hauptluftanschlüsse mit den Verschlussschrauben aus dem Beipack verschließen. Bei schlauchlosem Direktanschluss O-Ringe aus dem Beipack verwenden. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 28 G1/8 / 7 M5 / 6 G1/8 / 8 M5 / 6 G1/4 / 12 M5 / 6 G1/4 / 12 M5 / 8 * Max. Einschraubtiefe ab Anschlagfläche [mm] 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 29: Sensoren Montieren

    Katalogdatenblatt sind im Lieferumfang des Sensors enthalten und unter schunk.com abrufbar. Informationen über die Handhabung von Sensoren unter schunk.com oder bei den SCHUNK-Ansprechpartnern. 5.3.1 Übersicht der Sensoren * Nur bei der Variante "Hub 2". 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 30: Schaltnocke Drehen

    10 % des Nennhubes pro Backe Tab.: Minimal zu detektierende Hubdifferenz vom Nennhub Beispiel: Produkt mit 7 mm Nennhub pro Backe 7 mm * 20 % = 1.4 mm 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 31: Einstellmaße Für Magnetschalter

    80 IS 80 KVZ 48.5 48.5 48.5 80 AS-KVZ 66.5 66.5 66.5 80 IS-KVZ 66.5 66.5 66.5 27.7 27.7 27.7 100 AS 19.9 19.9 19.9 100 IS 53.7 53.7 53.7 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 32 Einstellmaß "l1". In der Betriebsart "Optimaler Modus" ermittelt der Sensor die optimale Position in der Nut selbst. SCHUNK empfiehlt zur Einstellung der Sensoren die Betriebsart "Optimaler Modus". 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 33: Induktiven Näherungsschalter In 80 Montieren

    Sensor 2 (1) bis zum Anschlag in den Klemmhalter (2) schieben. Schraube (3) am Klemmhalter (2) festziehen. Anzugsdrehmoment: 0.2 Nm Produkt in Position "Greifer geöffnet" oder "Greifer geschlossen" bringen und die Funktion testen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 34 Schraube (4) anziehen und dabei die Schaltnocke in Richtung der Greiferfinger drücken. ACHTUNG! Die Schaltnocke kann sich in der Führung verkanten, wenn diese nicht richtig angezogen wurde. ð Schaltpunkt ist eingestellt. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 35 Funktion testen. Variante Staubdicht (SD): Gewindestift in die seitliche Abdeckung hineindrehen. HINWEIS Wenn die Schaltposition nicht abgefragt werden kann, muss ggf. die Ausrichtung der Schaltnocke geändert werden, } 5.3.2 [/ 30]. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 36: Magnetschalter Mms 22 Montieren

    Sensor 2 (1) schaltet. Sensor 2 (1) mit Gewindestift (4) befestigen. Anzugsdrehmoment: 10 Ncm Produkt in Position "Greifer geschlossen" oder "Teil gegriffen" bringen und die Funktion testen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 37: Programmierbaren Magnetschalter Mms 22-Pi2 Montieren

    Sensor (1) in die Nut (2) eindrehen. ODER: Sensor (1) in die Nut (2) schieben, bis der Sensor (1) am Nutenstein (3) anliegt. Sensor (1) mit Gewindestift (4) fixieren. Anzugsdrehmoment: 10 Ncm Sensor (1) einstellen, siehe Montage- und Betriebsanleitung Sensor. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 38: Programmierbaren Magnetschalter Mms-P 22 Montieren

    Sensor (1) in die Nut (2) eindrehen. ODER: Sensor (1) in die Nut (2) schieben, bis der Sensor (1) am Nutenstein (3) anliegt. Sensor (1) mit Gewindestift (4) fixieren. Anzugsdrehmoment: 10 Ncm Sensor (1) einstellen, siehe Montage- und Betriebsanleitung Sensor. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 39: Programmierbaren Magnetschalter Mms 22-Pi1 Montieren

    ð Die optimale Position wird angezeigt. Sensor 1 (1) mit Gewindestift (3) befestigen. Anzugsdrehmoment: 10 Ncm Teachwerkzeug an den Sensor 1 (1) halten, um die Position zu bestätigen. ð Der Sensor 1 (1) ist eingelernt. Handlungsschritte für Sensor 2 wiederholen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 40 Sensor 1 (1) einstellen, siehe Montage- und Betriebsanleitung Sensor. Handlungsschritte für Sensor 2 wiederholen. HINWEIS Ist kein Nutenstein vorhanden, den Sensor gemäß dem Maß I1 in die Nut (2) schieben, } 5.3.4 [/ 31]. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 41: Magnetschalter Mms 22-Iol Montieren

    PGN-plus l1* [mm] 15.4 40 AS 40 IS 40 KVZ 28.2 40 AS-KVZ 37.2 40 IS-KVZ 37.2 Auf Anschlag 50 AS 50 IS Auf Anschlag 50 KVZ Auf Anschlag 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 42 125 AS-KVZ 85.5 125 IS-KVZ 85.5 35.5 160 AS 76.0 160 IS 75.5 160 KVZ 71.9 160 AS-KVZ 111.9 160 IS-KVZ 111.9 * Maß l1 Unterkante Produkt bis Stirnseite Sensor 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 43: Analogen Magnetschalter Mms 22-A Montieren

    Sensor. PGN-plus l1* [mm] 40 AS 22.4 40 IS 21.7 40 KVZ 25.8 40 AS-KVZ 34.8 40 IS-KVZ 34.8 22.4 64 AS 19.2 64 IS 39.5 64 KVZ 41.4 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 44 125 AS-KVZ 85.5 125 IS-KVZ 85.5 34.4 160 AS 71.7 160 IS 71.7 160 KVZ 71.9 160 AS-KVZ 111.9 160 IS-KVZ 111.9 * Maß l1 Unterkante Produkt bis Stirnseite Sensor 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 45: Analogen Positionssensor Aps-Z80 Montieren

    Analogsignal beim Innengreifen Variante Staubdicht (SD): Vor dem Montieren des Sensors den Dichtbolzen aus dem Klemmhalter entfernen. Vor dem Einstellen der Schaltnocke den Gewindestift aus der seitlichen Abdeckung herausschrauben. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 46 Sensor (1) bis zum Anschlag in den Klemmhalter (2) schieben. Schraube (3) am Klemmhalter (2) festziehen. Anzugsdrehmoment: 0.2 Nm Sensor (1) einstellen, siehe Montage- und Betriebsanleitung Sensor. Variante Staubdicht (SD): Gewindestift in die seitliche Abdeckung hineindrehen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 47: Reedschalter Rms 22 Montieren

    Sensor 2 (1) schaltet. Sensor 2 (1) mit Gewindestift (4) befestigen. Anzugsdrehmoment: 10 Ncm Produkt in Position "Greifer geschlossen" oder "Teil gegriffen" bringen und die Funktion testen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 48: Reedschalter Rms 80 Montieren

    Schaltnocke nicht das Gehäuse des Greifers berührt. Variante Staubdicht (SD): Vor dem Montieren des Sensors den Dichtbolzen aus dem Klemmhalter entfernen. Vor dem Einstellen der Schaltnocke den Gewindestift aus der seitlichen Abdeckung herausschrauben. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 49 Greiferfinger drücken. ACHTUNG! Die Schaltnocke kann sich in der Führung verkanten, wenn diese nicht richtig angezogen wurde. ð Schaltpunkt ist eingestellt. Produkt in Position "Greifer geöffnet" oder "Teil gegriffen" bringen und die Funktion testen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 50 Funktion testen. Variante Staubdicht (SD): Gewindestift in die seitliche Abdeckung hineindrehen. HINWEIS Wenn die Schaltposition nicht abgefragt werden kann, muss ggf. die Ausrichtung der Schaltnocke geändert werden, } 5.3.2 [/ 30]. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 51: Flexiblen Positionssensor Fps Montieren

    Gewindestift aus der seitlichen Abdeckung herausschrauben. Produkt in Position "Greifer geöffnet" bringen. Schraube (4) lösen und Schaltnocke (6) für die induktive Abfrage aus der Grundbacke entfernen. Schraube (5) aus der Grundbacke entfernen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 52 Sensor (1) bis zum Anschlag in den Klemmhalter (2) schieben. Schraube (3) am Klemmhalter (2) festziehen. Anzugsdrehmoment: 0.2 Nm Sensor (1) einstellen, siehe Montage- und Betriebsanleitung Sensor. Variante Staubdicht (SD): Gewindestift in die seitliche Abdeckung hineindrehen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 53: Analogen Positionssensor Aps-M1 Montieren

    ð Darauf achten, dass sich auf der Unterseite der Schaltnocke (6), die mit dem Sensor in Kontakt kommt, kein Klebstoff befindet. ð SCHUNK empfiehlt die Kleber Loctite 290 oder 638. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 54 Sensor (1) bis zum Anschlag in den Klemmhalter (2) schieben. Schraube (3) am Klemmhalter (2) festziehen. Anzugsdrehmoment: 0.2 Nm Sensor (1) einstellen, siehe Montage- und Betriebsanleitung Sensor. Variante Staubdicht (SD): Gewindestift in die seitliche Abdeckung hineindrehen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 55: Funksystem Rss-R1/T2 Montieren

    Funksystem RSS-R1/T2 anschließen, siehe Montage- und Betriebsanleitung Funksystem. 5.3.17.2 Montage RMS 80 Sensor montieren, [/ 48]. } 5.3.14 Sensor einstellen, siehe Montage- und Betriebsanleitung Sensor. Funksystem RSS-R1/T2 anschließen, siehe Montage- und Betriebsanleitung Funksystem. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 56: Fehlerbehebung

    Druckluftleitung auf Beschädigungen prüfen. Anschraubfläche nicht ausreichend eben. Anschraubfläche auf Ebenheit prüfen. Drosselrückschlagventil fehlt oder falsch Drosselrückschlagventil einbauen und eingestellt. einstellen. Beladung zu groß. Zulässiges Gewicht und Länge der Greiferfinger prüfen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 57: Öffnungs- Und Schließzeiten Werden Nicht Erreicht

    Zu viel Fett in den mechanischen Produkt reinigen und schmieren. Bewegungsräumen. Mindestdruck unterschritten. Luftversorgung prüfen. } 3 [/ 19] Bauteil defekt. Bauteil erneuern oder das Produkt mit einem Reparaturauftrag an SCHUNK senden. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 58: Wartung

    Wartung Variante mit Greifkrafterhaltung "Innengreifen" (IS) und "Außengreifen" (AS) Der Zylinderkolben muss mit einer Montagevorrichtung ausgerichtet werden. Daher wird empfohlen, die Wartung und den Dichtungswechsel bei SCHUNK durchführen zu lassen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 59: Wartungs- Und Schmierintervalle

    Verunreinigten lebensmittelkonformen Schmierstoff wechseln. Sicherheitsdatenblatt des Schmierstoffherstellers beachten. Je nach Belastung können zusätzlich die Führungen im Gehäuse nachgeschmiert werden. Hierfür am jeweiligen Sperrluftanschluss den Gewindestift entfernen und durch Schmiernippel ersetzen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 60: Produkt Auseinanderbauen

    Produkt vorsichtig auseinanderbauen. HINWEIS Zum Entfernen des Zylinderkolbens eine Montagevorrichtung verwenden, [/ 67]. } 7.6 Druckluftleitungen entfernen. Abdeckung (1) entfernen. Am Gehäuse (2) die Einbaulagen des Kolbens (3) und der Grundbacken (4) markieren. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 61 Vorrichtung (11) vorsichtig entfernen. Baugröße 125-380: Schrauben (13) gleichmäßig herausdrehen und die Vorrichtungen (15/16) vorsichtig entfernen. Kolben (3) nach oben aus dem Gehäuse (2) herausdrücken. Grundbacken (4) aus dem Gehäuse (2) herausziehen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 62: Variante Mit Greifkrafterhaltung "Innengreifend" (Is)

    Schrauben (91) und Unterlagscheiben (92) dienen lediglich der Transportsicherung. Zwischenbacken (84) nach oben herausziehen und O-Ringe (87) und Zwischenbleche (83) entfernen. Senkschrauben (89) lösen und Abdeckblech (82) entfernen. Schrauben (90) herausdrehen und Abdeckungen (81) abnehmen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 63: Variante Mit "Kraftverstärkungszylinder" (Kvz) Ohne Greifkrafterhaltung

    Schrauben (46/54) herausdrehen und das Zwischengehäuse (65) abnehmen. Den zweiten Zylinderkolben (6) aus dem Gehäuse (1) entfernen. Kolben (3/8) nach oben aus dem Gehäuse (1) herausdrücken. Grundbacken (2/7) aus dem Gehäuse (1) herausziehen. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 64: Produkt Warten Und Zusammenbauen

    7.5.2 Variante mit Greifkrafterhaltung "Außengreifend" (AS) Baugröße 40-100 Abmessungen der Montagevorrichtung: } 7.6.1 [/ 67] Weitere Pos. Nr. die nicht in der Abbildung dargestellt sind: } 7.7.1 [/ 70] Grundbacken (2/7) und Kolben (3/8) im Gehäuse (1) montieren. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 65 Schraube (45) in den Zylinderkolben einsetzen und mit dem geforderten Drehmoment einschrauben [/ 66]. } 7.5.6 Die Vorrichtungen (103/104) entfernen. Dichtungen (32/34) einlegen und den Deckel (9) mit Hilfe der Schrauben (46) montieren } 7.7 [/ 69]. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 66: Variante Mit Greifkrafterhaltung "Innengreifend" (Is)

    Der Zusammenbau erfolgt in umgekehrter Reihenfolge zur Zerlegung } 7.4.5 [/ 63]. 7.5.6 Anzugsmoment für Schrauben Lage der Positionsnummern: } 7.7 [/ 69] PGN-plus Pos. 40 Pos. 41 Pos. 45 Pos. 46 Pos. 51 0.73 0.73 Tab.: Anzugsdrehmoment [Nm] 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 67: Montagevorrichtung Zylinderkolben Mit Greifkrafterhaltung

    22.5 14.5 PGN-plus Schraube (DIN EN ISO 4762) Pos. 101 M3 x 20 M3 x 25 M5 x 30 M5 x 35 M6 x 40 Tab.: Schraube für Montagevorrichtung 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 68: Baugrößen 125 - 380

    Tab.: Montagevorrichtung Zylinderkolben - Maße in mm PGN-plus 58.5 74.5 115.3 13.5 PGN- plus 58.5 74.5 115.3 PGN-plus Schraube Schraube Pos. 102 Pos. 105 M8 x 55 M8 x 60 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 69: Zeichnungen

    M12 x 125 Tab.: Schraube für Montagevorrichtung 7.7 Zeichnungen Die folgenden Abbildungen sind Beispielbilder. Sie dienen zur Veranschaulichung und Zuordnung der Einzelteile. Abweichungen je nach Baugröße und Variante möglich. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 70: Standard

    Positionen sind aufeinander abgestimmt und können nicht vom Kunden ausgetauscht werden. **** nicht bei PGN-plus 40 - 125 ***** nicht bei PGN-plus 40 - 80 ****** nicht bei PGN-plus 40/50 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 71: Staubabdeckung

    Wartung 7.7.2 Staubabdeckung Verschleißteil, bei Wartung erneuern. 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 72: Variante Mit Kraftverstärkungszylinder

    Im Dichtsatz enthalten. Dichtsatz kann nur komplett bestellt werden. Positionen sind aufeinander abgestimmt und können nicht vom Kunden ausgetauscht werden. **** nicht bei PGN-plus 40 - 80 ***** nicht bei PGN-plus 40/50 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 73: Einbauerklärung

    Anhang VII, Teil B wurden erstellt. Bevollmächtigter zur Zusammenstellung der technischen Unterlagen: Stefanie Walter, Adresse: siehe Adresse des Herstellers Lauffen/Neckar, August 2023 Dr.-Ing. Manuel Baumeister, Head of Systems Engineering, Technology & Innovation 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...

  • Seite 74: Information Zur Rohs-Richtlinie, Reach-Verordnung Und Zu Besonders

    Erweiterung 2015/863/EU „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)“ als „ortsfeste Großanlagen“ oder als „ortsfeste industrielle Großwerkzeuge“ eingestuft oder erfüllen ihre bestimmungsgemäße Funktion nur als Teil einer/eines solchen. Damit fallen Produkte von SCHUNK zum gegenwärtigen Zeitpunkt nicht in den Geltungsbereich der Richtlinie. REACH-Verordnung Produkte von SCHUNK entsprechen uneingeschränkt den Regelungen der...
  • Seite 75 13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295...
  • Seite 76 SCHUNK SE & Co. KG Spanntechnik | Greiftechnik | Automatisierungstechnik Bahnhofstr. 106 - 134 D-74348 Lauffen/Neckar Tel. +49-7133-103-0 Fax +49-7133-103-2399 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
