Montage

5.3 Zusatzaufbau montieren

30
HINWEIS
Bei der Variante Staubdicht (SD) kann kein Zusatzaufbau montiert
werden.

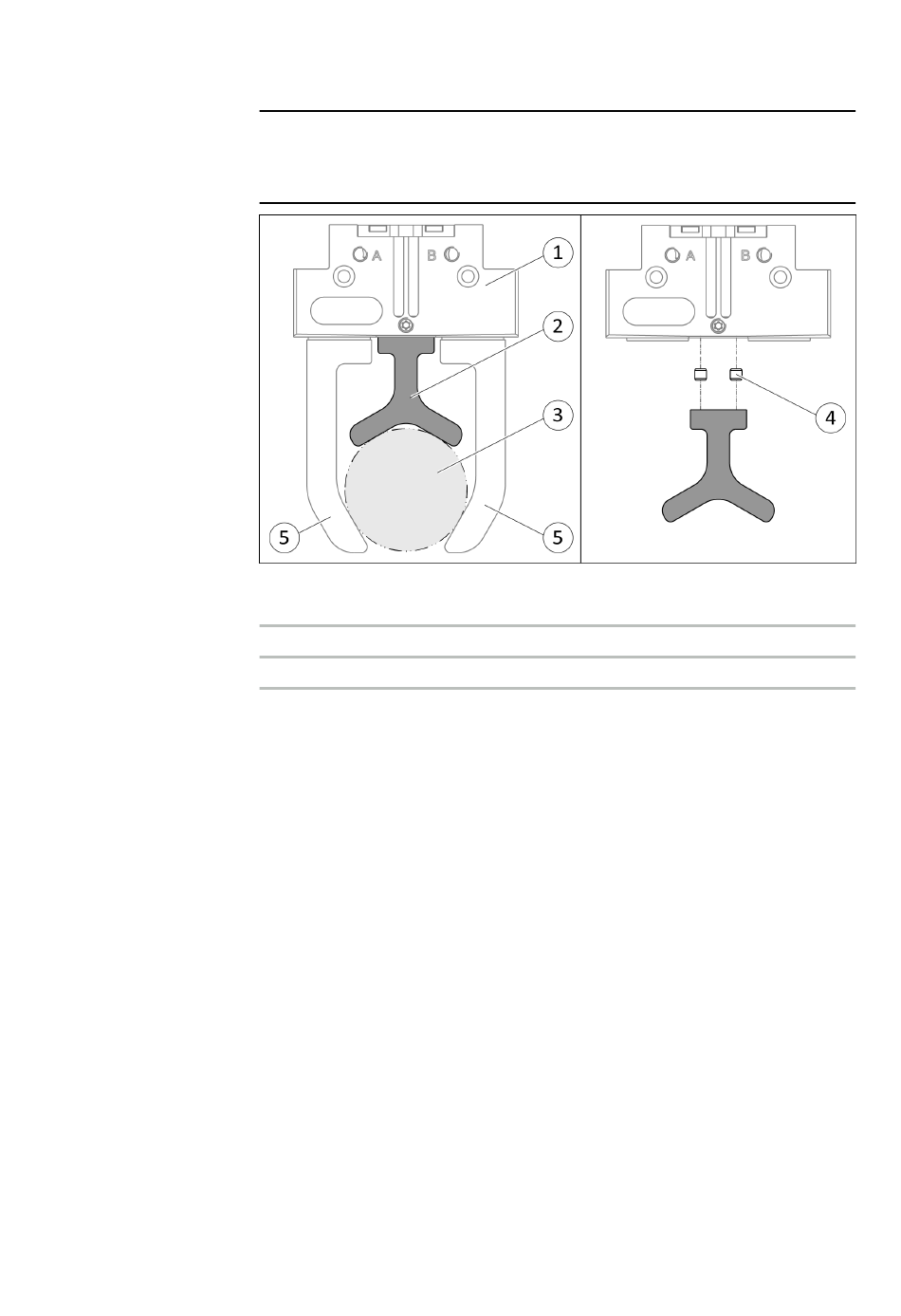

Greifer mit Zusatzaufbau
1 Produkt
2 Zusatzaufbau
3 Werkstück
Zum Abstützen von z. B. Werkstücken kann ein Zusatzaufbau auf
den Greifer montiert werden.
Die Auflagefläche des Zusatzaufbaus darf die Aussparung der
Abdeckung nicht überschreiten. Die Außenmaße des
Zusatzaufbaus können die Außenmaße des Greifers
überschreiten, dürfen die Greiferfinger aber nicht im
Bewegungsablauf behindern.
21.00 | PGN-plus-P | Montage- und Betriebsanleitung | de | 389752
4 Zentrierhülse
5 Greiferfinger
