5.4.10 Analogen Positionssensor APS-Z80 montieren
21.00 | PGN-plus-P | Montage- und Betriebsanleitung | de | 389752
Um den Sensor montieren zu können, muss der Greifer mit einem
speziellen Anbausatz umgerüstet werden.
Bei der Abfrage erzeugen die ersten 8 % des Nennhubs keine
Änderung des Analogsignals. Beim Außengreifen kann daher die
Position "Greifer geschlossen" und beim Innengreifen die
Position "Greifer geöffnet" nicht abgefragt werden. Bei Fragen
mit SCHUNK in Verbindung setzen.

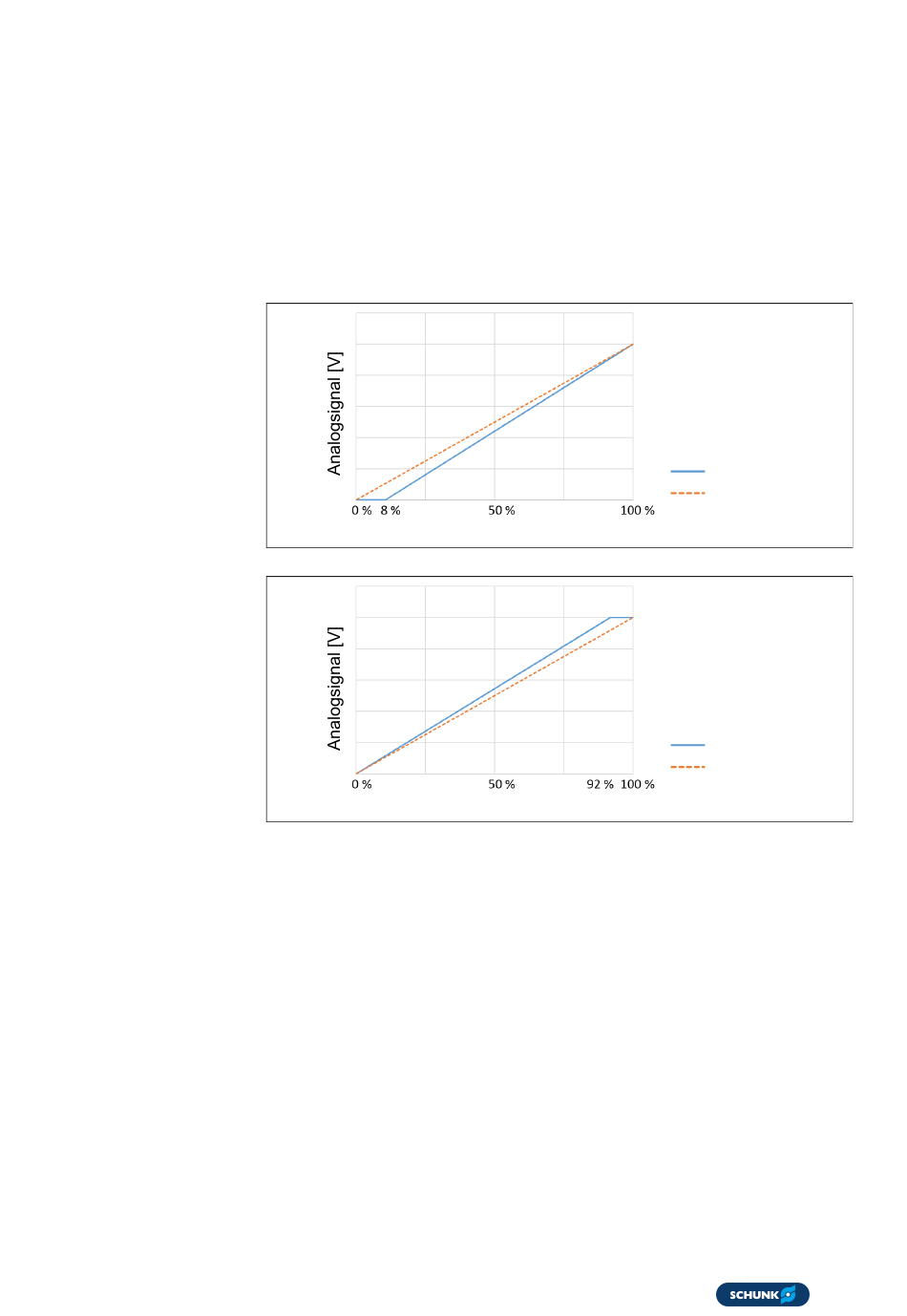

Analogsignal beim Außengreifen
Analogsignal beim Innengreifen
Variante Staubdicht (SD):
Vor dem Montieren des Sensors den Dichtbolzen aus dem
Klemmhalter entfernen. Vor dem Einstellen der Schaltnocke den
Gewindestift aus der seitlichen Abdeckung herausschrauben.
Hub [mm]
Hub [mm]
Montage
Signal Real
Signal Optimal
Signal Real
Signal Optimal
47
