21.00 | PGN-plus-P | Montage- und Betriebsanleitung | de | 389752
Baugröße
50
200
Baugröße
50
200
1. Sensor (1) in die Nut (2) eindrehen.
ODER: Sensor (1) in die Nut (2) schieben, bis der Sensor (1) am
Nutenstein (3) anliegt.
2. Sensor (1) mit Gewindestift (4) fixieren.
Anzugsdrehmoment: 10 Ncm
HINWEIS
Nur gültig für Baugröße 50!
Ohne eine Drosselung ist der Greifer zu schnell, so dass das
Teachen des Sensors nicht zuverlässig funktioniert.
Festdrosselventile oder andere Drosselventile mit einem
Durchmesser von 0.8 mm können für den Teachvorgang
verwendet werden.
Identnummer Drosselreduzierung M5 - 0.8: 9953035

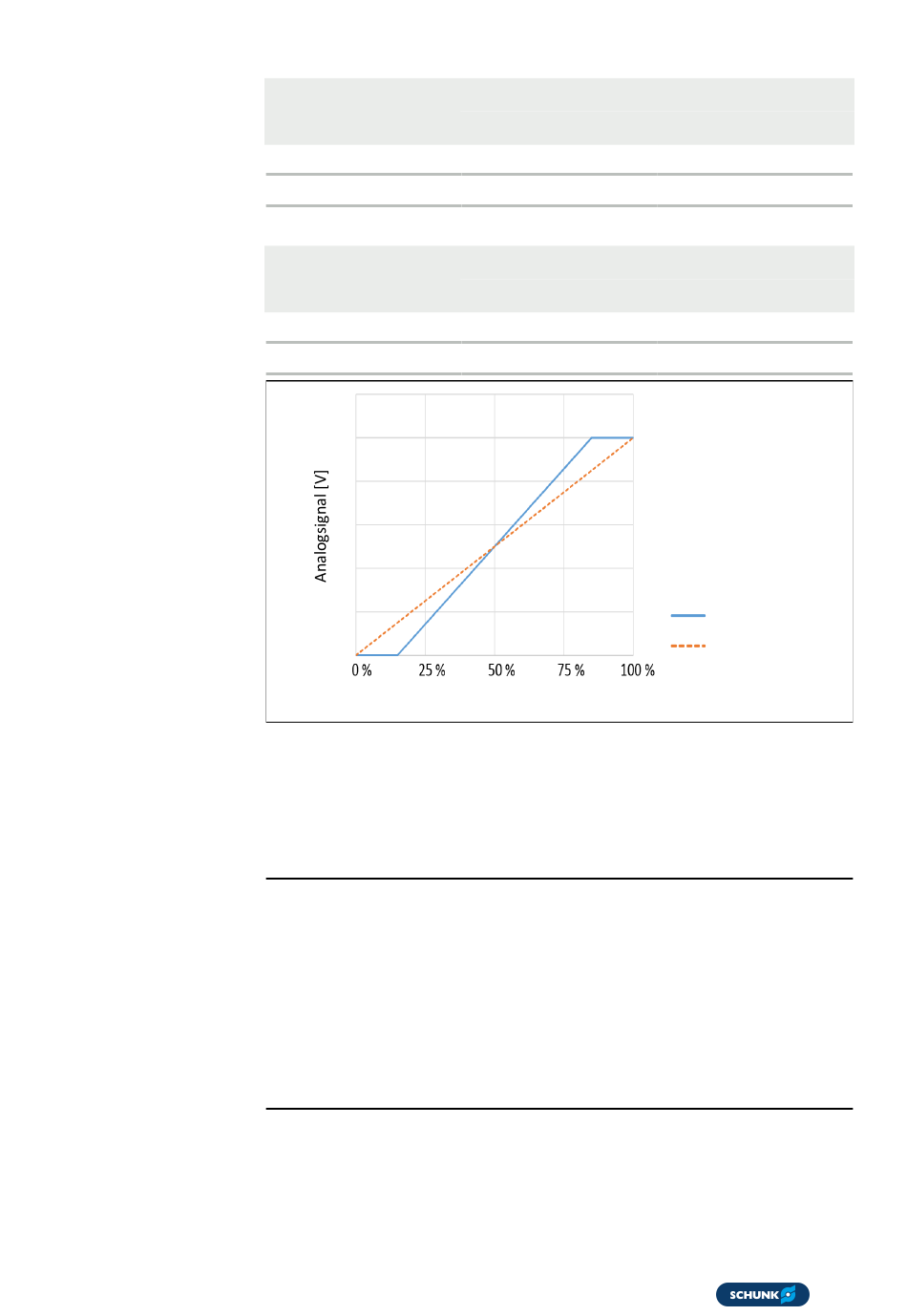

Hub 1
100 %
4 mm
25 mm
Hub 2
100 %
2 mm
14 mm
Hub [mm]
Montage
15 %
0.6 mm
3.75 mm
15 %
0.3 mm
2.1 mm
Signal Real
Signal Optimal
45
