Persluchtvoorziening
De persluchtvoorziening voor het printkopmechanisme voor de drukregelaar moet een minimale continue druk van 4 ... 6 bar
leveren. De maximumdruk bedraagt 7 bar voor de drukregelaar en 4 bar na de drukregelaar.
LET OP!
Wij adviseren een persluchtvoorziening van 4 bar.
De volgende richtlijnen in acht nemen:
•
De perslucht moet droog en vrij van olie zijn.
•
De meegeleverde drukregelaar met manometer wordt met een kunststof buis Ø 8 mm via een schroefverbinding op de
persluchtvoorziening aangesloten. Evenzo wordt de verbinding tussen de drukregelaar en het printmechanisme
vervaardigd met een kunststof buis Ø8 mm.
•
De drukregelaar moet zo dicht mogelijk bij het printmechanisme worden geplaatst.
•
De drukregelaar mag alleen worden gebruikt in de richting van de pijl op zijn onderkant. De pijl geeft de richting van de
stromende lucht aan.
•
De kunststof buizen mogen in geen geval worden geknikt.
•
De kunststof buizen moeten onder een zuivere, rechte hoek worden afgesneden zonder dat de buizen worden afgekneld.
Gebruik zo nodig speciaal gereedschap (verkrijgbaar in de vakhandel voor pneumatische benodigdheden).
•
De kunststof buizen mogen (samen) niet korter zijn dan 8 mm.

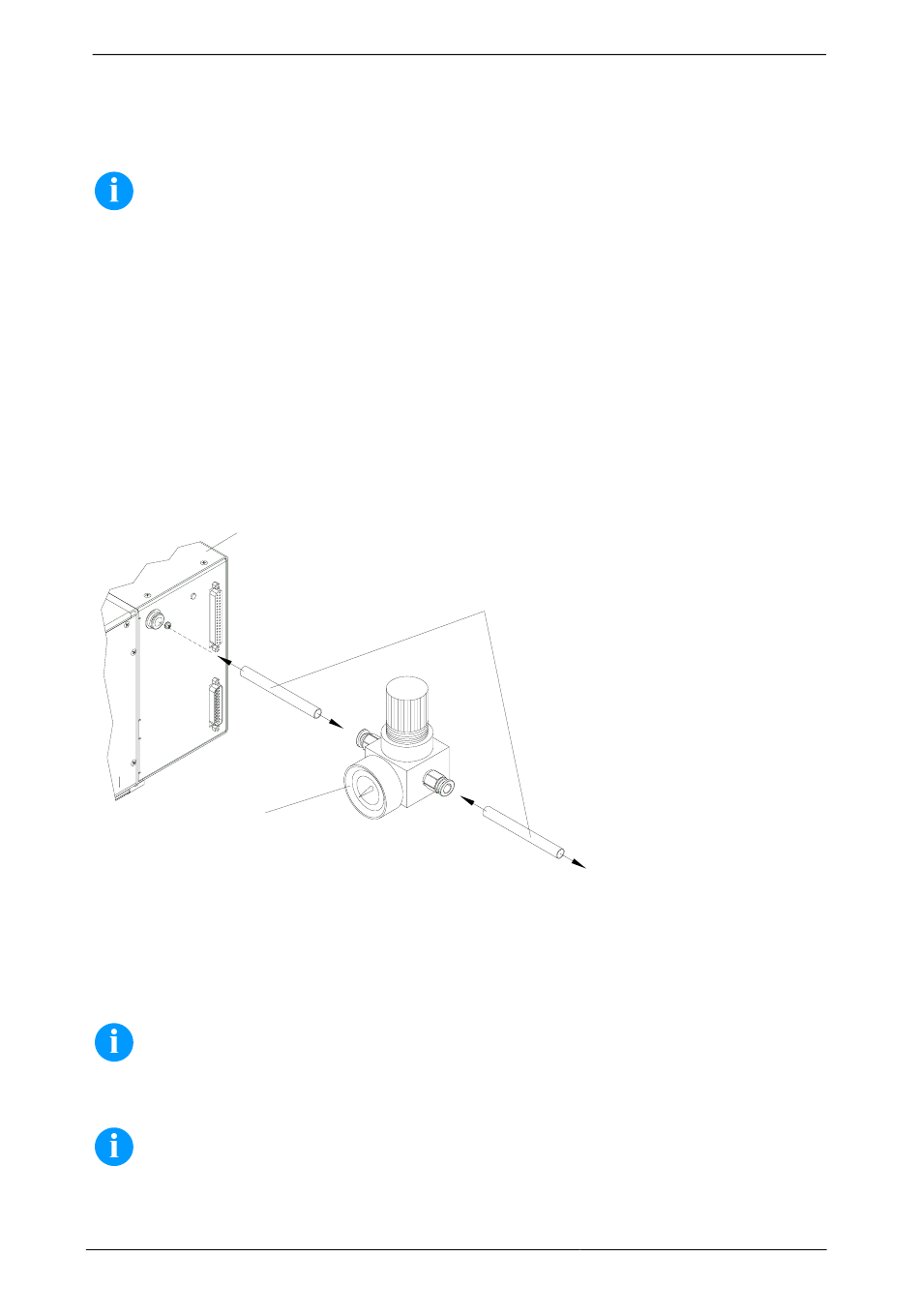

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Montage van de beschermkap wordt voor de besturingselektronica IP65
LET OP!
Door de aanbouw van de optionele beschermkap wordt voor de besturingselektronica beschermingsklasse IP65
volgens DIN EN 60529 gehaald.
LET OP!
Instructies voor de montage van de beschermkap vindt u op onze website: www.carl-valentin.de.
All manuals and user guides at all-guides.com
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
