Dynacode II IP
Montering av tryckmekanik på maskiner (montering med ramar)
OBS!
På grund av konstruktionen uppfylls inte kraven enligt EN 62368-1 med avseende på brandskyddskapsling när
skrivarenheten är öppen. Detta måste säkerställas genom inbyggnad i den slutgiltiga apparaten.
På undersidan av monteringsramen sitter två M8-gängor på var sida, som kan användas för montering på maskinen. Dessutom
medföljer multifunktionella förbindelsestycken. Följande riktlinjer måste följas:
•
Maximalt inskruvningsdjup i M8-gängorna är 10 mm.
•
Tryckmekaniken måste monteras med ett avstånd från skrivhuvudet till mottrycksplattan på 2 ... 3 mm.
OBS!
Ett avstånd på 2 mm är att rekommendera.
Ett mindre avstånd är inte möjligt på grund av tätningslisten på tryckmekanikens undersida, annars vilar denna
mot mottrycksplattan eller tryckrullen.
•
Bäst resultat uppnås när trycket från silikonet på tryckvalsen är ca 40° ... 50° Shore A medan trycket från elastomerna på
mottrycksplattan är ca 60 ± 5 Shore A (ytjämnhet Ra ≥ 3,2 mm).
•
Mottrycksplattan måste placeras parallellt med den linjära rörelse som de folier som ska tryckas har och med
skrivhuvudets brännlinje. Parallellitetsavvikelser från brännlinjen och fördjupningar i plattan leder till en svagare tryckbild
vid dessa ställen.

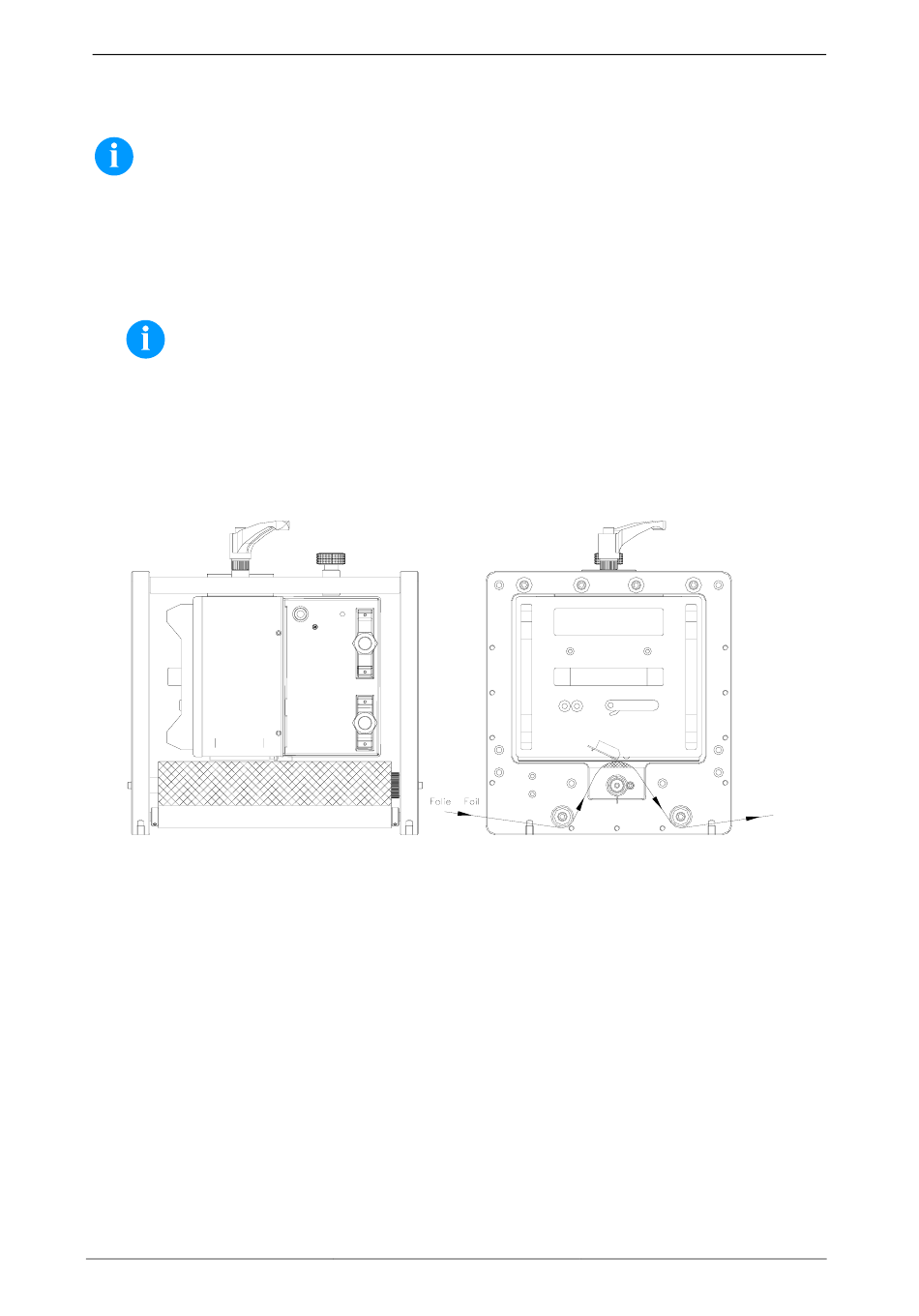

Montering av tryckmekanik på maskiner (montering utan ramar)
Om apparaten används utan monteringsramarna kan tryckmodulen fästas med fyra M6-skruvar från ovansidan.
Det maximala inskruvningsdjupet för M6-skruvarna är 6 mm.
