Anslutning av tryckluftsförsörjningen
Tryckluftsförsörjningen till skrivhuvudsmekaniken före tryckregulatorn måste ge ett kontant minimitryck på 4 ... 6 bar. Det
maximala trycket före tryckregulatorn uppgår till 7 bar och efter tryckregulatorn till 4 bar.
OBS!
En tryckluftsförsörjning på 4 bar rekommenderas.
Följande riktlinjer måste följas:
•
Tryckluften måste vara torr och oljefri.
•

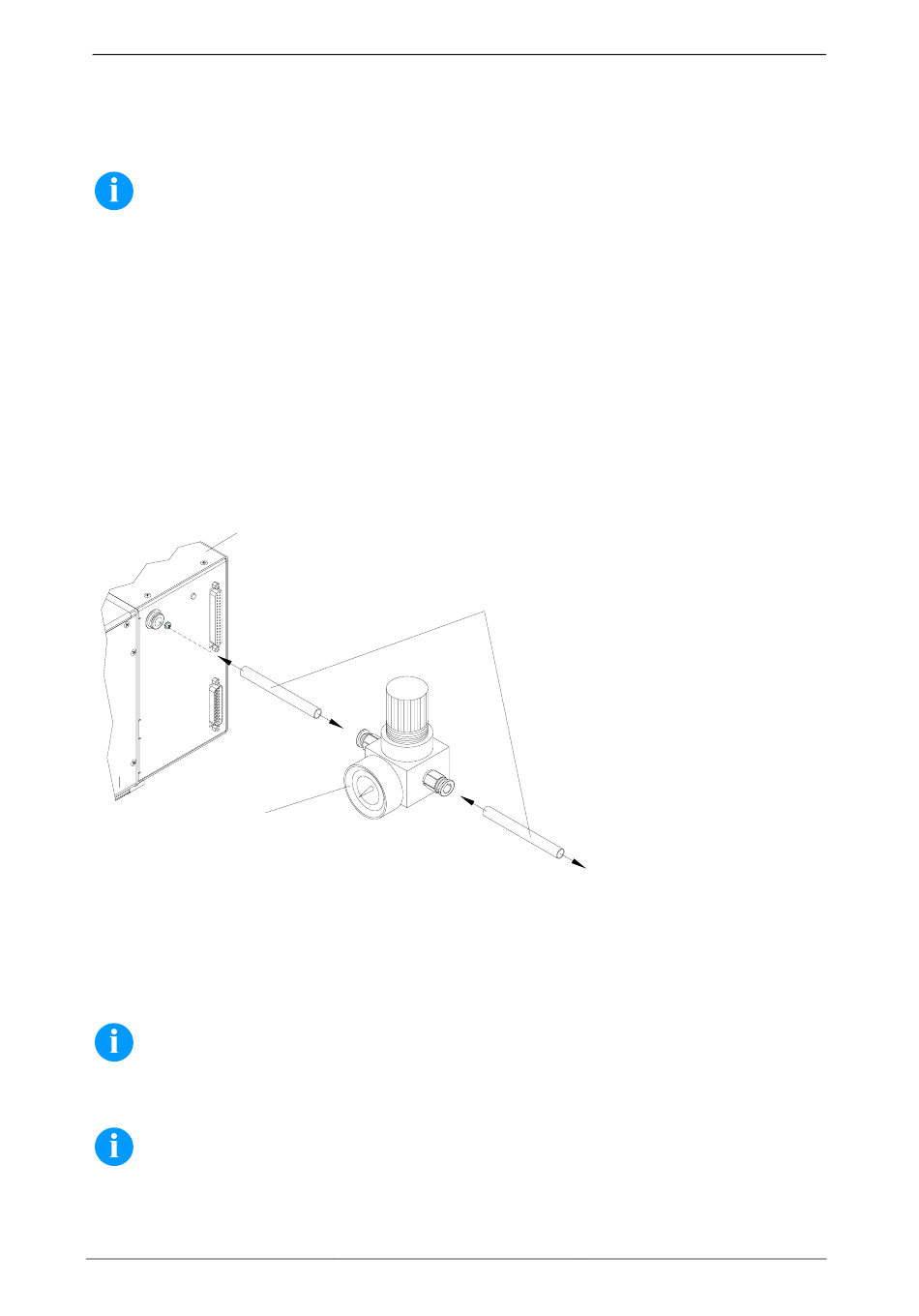

Den medföljande tryckregulatorn med manometer ansluts till tryckluftsförsörjningen via en pneumatikslang Ø 8 mm och en
insticksförskruvning. Även förbindelsen mellan tryckregulator och tryckmekanik upprättas via en pneumatikslang med Ø 8
mm.
•
Placera tryckregulatorn så nära tryckmekaniken som möjligt.
•
Tryckregulatorn får bara drivas i pilriktningen (som finns tryckt på undersidan). Pilriktningen visar den strömmande luftens
väg.
•
Pneumatikslangen får aldrig vikas.
•
Om pneumatikslangen måste kortas av måste det ske med ett rent, rätvinkligt snitt utan att röret kläms. Använd i
förekommande fall specialverktyg (som finns hos fackhandlare med pneumatikinriktning).
•
Försök att ha så kort längd för 8 mm pneumatikslangarna som möjligt.
Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Montering av skyddshuv för styrningselektroniken IP65
OBS!
Genom monteringen av extrautrustningen skyddshuv uppnår styrningselektroniken skyddsklassen IP65
enligt SS- EN 60529.
OBS!
Anvisningar för montering av skyddshuven finns på vår webbsida www.carl-valentin.de.
All manuals and user guides at all-guides.com
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
