Paineilmasyötön liitäntä
Tulostuspään mekaniikan paineilmaliitännän on tuotettava ennen paineensäädintä vähintään 4 ... 6 bar kestopaine.
Maksimipaine ennen paineensäädintä on 7 bar ja paineensäätimen jälkeen 4 bar.
HUOMAUTUS!
Paineilmasyötön suositus on 4 bar.
Noudata seuraavia määräyksiä:
•
Paineilman on oltava kuivaa ja öljytöntä.
•
Mukana toimitettava paineensäädin ja manometri liitetään paineilmaletkulla, jonka Ø 8 mm, pistoliitännän kautta
paineilmasyöttöön. Samoin paineensäätimen ja painomekaniikan välinen yhteys tehdään Ø 8 mm paineilmaletkulla.
•
Sijoita paineensäädin mahdollisimman lähelle painomekaniikkaa.
•
Paineensäädintä saa käyttää ainoastaan nuolen suuntaan (painettu alapuolelle). Nuolen suunta osoittaa virtaavan ilman
suunnan.
•
Älä koskaan taita paineilmaletkua.
•
Paineilmaletkun lyhentäminen on suoritettava puhtaalla leikkauksella suorassa kulmassa ilman putken puristamista. Käytä
tarvittaessa erityistyökaluja (saatavilla paineilmatyökaluliikkeistä).
•
Huomioi 8 mm paineilmaletkun mahdollisimman lyhyt pituus.

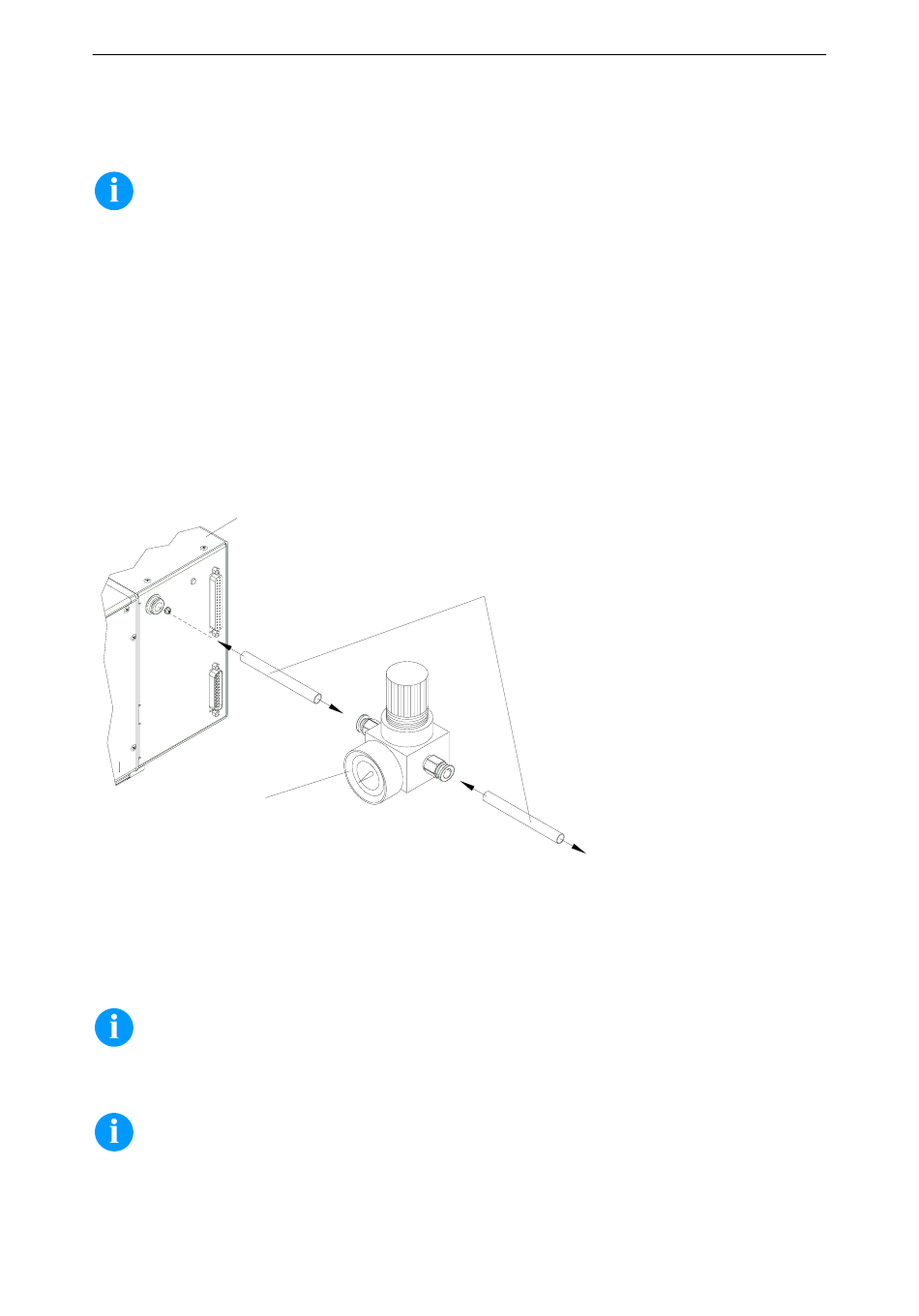

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Ohjauselektroniikan suojahupun asennus IP65
HUOMAUTUS!
Valinnaisvarusteena saatavan ohjauselektroniikan suojahupun asennuksella saavutetaan auojausluokka IP65
standardin DIN EN 60529 mukaan.
HUOMAUTUS!
Suojahupun asennusohjeen löydät verkkosivustostamme www.carl-valentin.de.
All manuals and user guides at all-guides.com
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
Suomi
Dynacode II IP
