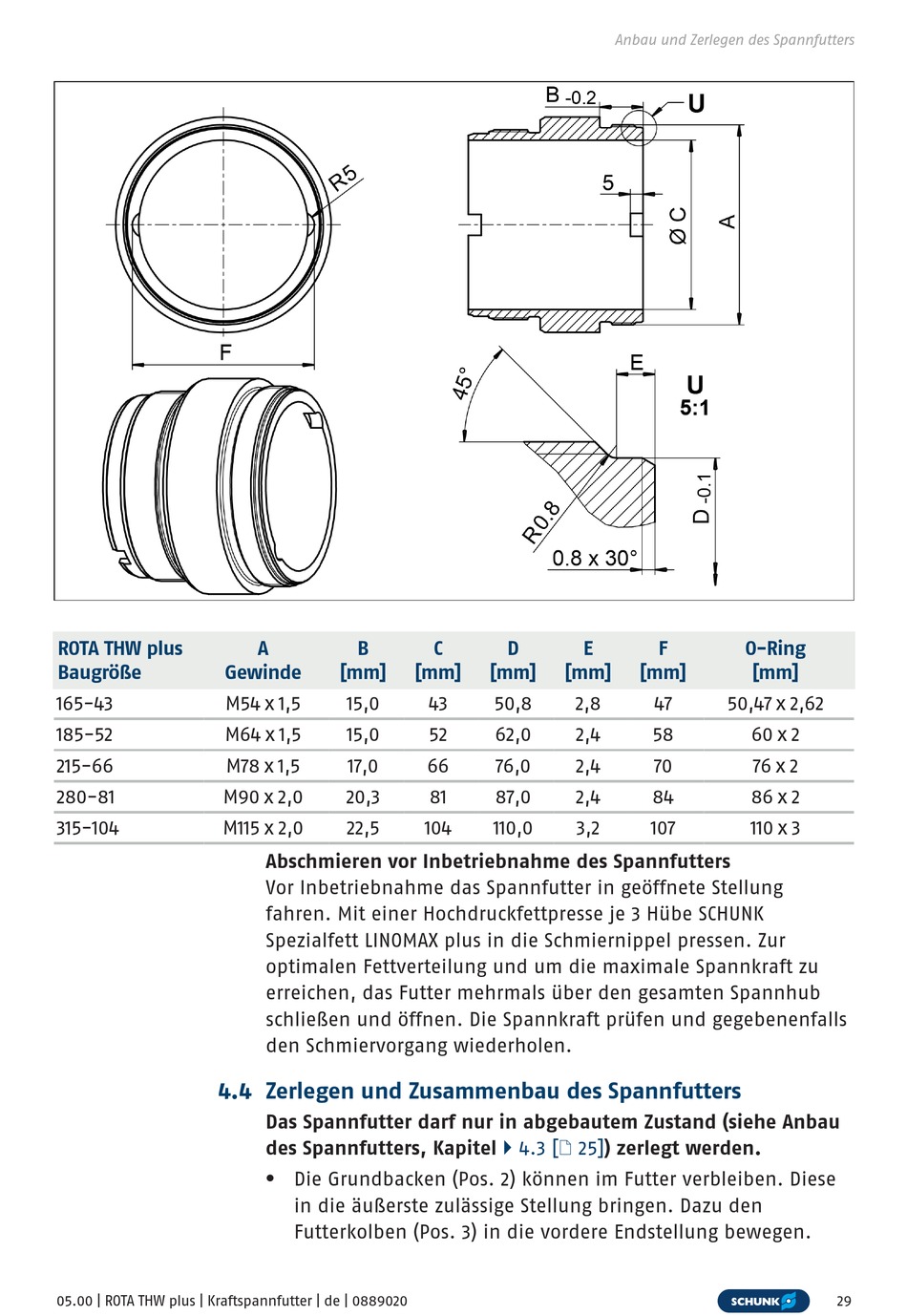

ROTA THW plus
Baugröße
Gewinde
165-43
M54 x 1,5
185-52
M64 x 1,5
215-66
M78 x 1,5
280-81
M90 x 2,0
315-104
M115 x 2,0
4.4 Zerlegen und Zusammenbau des Spannfutters
05.00 | ROTA THW plus | Kraftspannfutter | de | 0889020
A
B
[mm]
[mm]
15,0
43
15,0
52
17,0
66
20,3
81
22,5
104
Abschmieren vor Inbetriebnahme des Spannfutters
Vor Inbetriebnahme das Spannfutter in geöffnete Stellung
fahren. Mit einer Hochdruckfettpresse je 3 Hübe SCHUNK
Spezialfett LINOMAX plus in die Schmiernippel pressen. Zur
optimalen Fettverteilung und um die maximale Spannkraft zu
erreichen, das Futter mehrmals über den gesamten Spannhub
schließen und öffnen. Die Spannkraft prüfen und gegebenenfalls
den Schmiervorgang wiederholen.
Das Spannfutter darf nur in abgebautem Zustand (siehe Anbau
des Spannfutters, Kapitel
Die Grundbacken (Pos. 2) können im Futter verbleiben. Diese
l
in die äußerste zulässige Stellung bringen. Dazu den
Futterkolben (Pos. 3) in die vordere Endstellung bewegen.
C
D
E
[mm]
[mm]
50,8
2,8
62,0
2,4
76,0
2,4
87,0
2,4
110,0
3,2
[/ 25]) zerlegt werden.
} 4.3
Anbau und Zerlegen des Spannfutters
F
O-Ring
[mm]
[mm]
47
50,47 x 2,62
58
60 x 2
70
76 x 2
84
86 x 2
107
110 x 3
29
