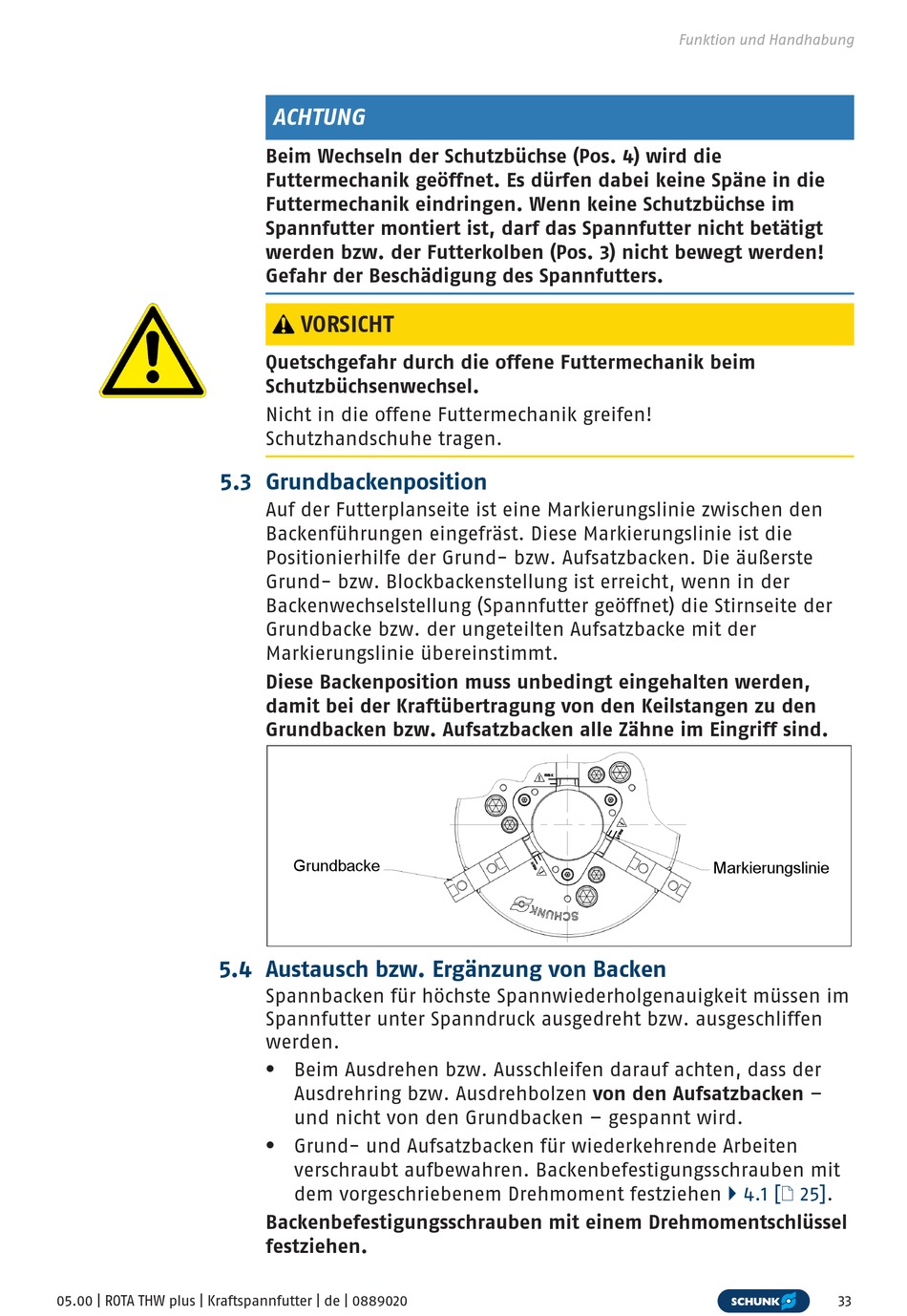

5.3 Grundbackenposition

5.4 Austausch bzw. Ergänzung von Backen
05.00 | ROTA THW plus | Kraftspannfutter | de | 0889020
ACHTUNG
Beim Wechseln der Schutzbüchse (Pos. 4) wird die
Futtermechanik geöffnet. Es dürfen dabei keine Späne in die
Futtermechanik eindringen. Wenn keine Schutzbüchse im
Spannfutter montiert ist, darf das Spannfutter nicht betätigt
werden bzw. der Futterkolben (Pos. 3) nicht bewegt werden!
Gefahr der Beschädigung des Spannfutters.
VORSICHT
Quetschgefahr durch die offene Futtermechanik beim
Schutzbüchsenwechsel.
Nicht in die offene Futtermechanik greifen!
Schutzhandschuhe tragen.
Auf der Futterplanseite ist eine Markierungslinie zwischen den
Backenführungen eingefräst. Diese Markierungslinie ist die
Positionierhilfe der Grund- bzw. Aufsatzbacken. Die äußerste
Grund- bzw. Blockbackenstellung ist erreicht, wenn in der
Backenwechselstellung (Spannfutter geöffnet) die Stirnseite der
Grundbacke bzw. der ungeteilten Aufsatzbacke mit der
Markierungslinie übereinstimmt.
Diese Backenposition muss unbedingt eingehalten werden,
damit bei der Kraftübertragung von den Keilstangen zu den
Grundbacken bzw. Aufsatzbacken alle Zähne im Eingriff sind.
Grundbacke
Spannbacken für höchste Spannwiederholgenauigkeit müssen im
Spannfutter unter Spanndruck ausgedreht bzw. ausgeschliffen
werden.
Beim Ausdrehen bzw. Ausschleifen darauf achten, dass der
l
Ausdrehring bzw. Ausdrehbolzen von den Aufsatzbacken –
und nicht von den Grundbacken – gespannt wird.
Grund- und Aufsatzbacken für wiederkehrende Arbeiten
l
verschraubt aufbewahren. Backenbefestigungsschrauben mit
dem vorgeschriebenem Drehmoment festziehen
Backenbefestigungsschrauben mit einem Drehmomentschlüssel
festziehen.
Funktion und Handhabung
Markierungslinie
[/ 25].
} 4.1
33
