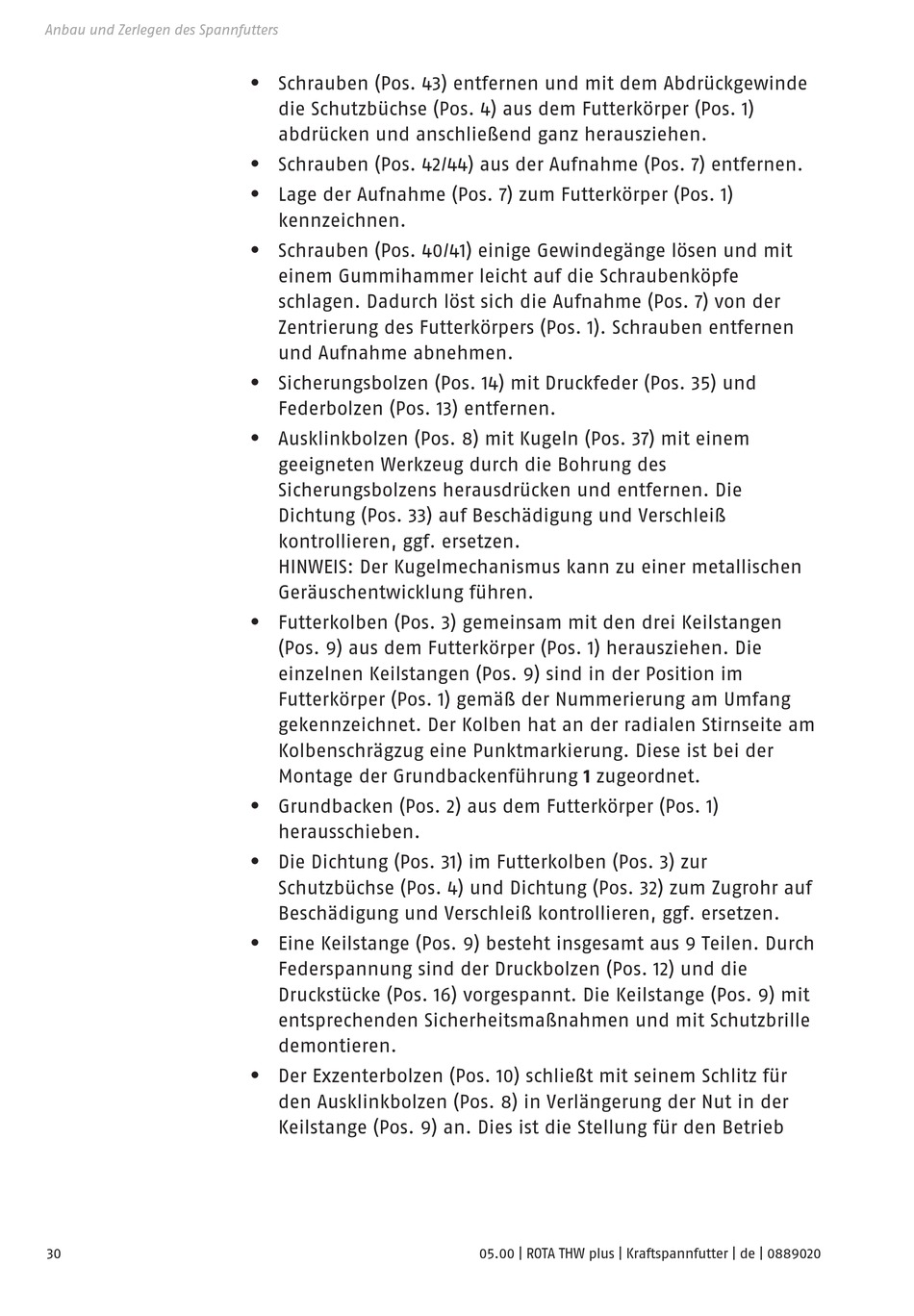

Anbau und Zerlegen des Spannfutters
30
Schrauben (Pos. 43) entfernen und mit dem Abdrückgewinde
l
die Schutzbüchse (Pos. 4) aus dem Futterkörper (Pos. 1)
abdrücken und anschließend ganz herausziehen.
Schrauben (Pos. 42/44) aus der Aufnahme (Pos. 7) entfernen.
l
Lage der Aufnahme (Pos. 7) zum Futterkörper (Pos. 1)
l
kennzeichnen.
Schrauben (Pos. 40/41) einige Gewindegänge lösen und mit
l
einem Gummihammer leicht auf die Schraubenköpfe
schlagen. Dadurch löst sich die Aufnahme (Pos. 7) von der
Zentrierung des Futterkörpers (Pos. 1). Schrauben entfernen
und Aufnahme abnehmen.
Sicherungsbolzen (Pos. 14) mit Druckfeder (Pos. 35) und
l
Federbolzen (Pos. 13) entfernen.
Ausklinkbolzen (Pos. 8) mit Kugeln (Pos. 37) mit einem
l
geeigneten Werkzeug durch die Bohrung des
Sicherungsbolzens herausdrücken und entfernen. Die
Dichtung (Pos. 33) auf Beschädigung und Verschleiß
kontrollieren, ggf. ersetzen.
HINWEIS: Der Kugelmechanismus kann zu einer metallischen
Geräuschentwicklung führen.
Futterkolben (Pos. 3) gemeinsam mit den drei Keilstangen
l
(Pos. 9) aus dem Futterkörper (Pos. 1) herausziehen. Die
einzelnen Keilstangen (Pos. 9) sind in der Position im
Futterkörper (Pos. 1) gemäß der Nummerierung am Umfang
gekennzeichnet. Der Kolben hat an der radialen Stirnseite am
Kolbenschrägzug eine Punktmarkierung. Diese ist bei der
Montage der Grundbackenführung 1 zugeordnet.
Grundbacken (Pos. 2) aus dem Futterkörper (Pos. 1)
l
herausschieben.
Die Dichtung (Pos. 31) im Futterkolben (Pos. 3) zur
l
Schutzbüchse (Pos. 4) und Dichtung (Pos. 32) zum Zugrohr auf
Beschädigung und Verschleiß kontrollieren, ggf. ersetzen.
Eine Keilstange (Pos. 9) besteht insgesamt aus 9 Teilen. Durch
l
Federspannung sind der Druckbolzen (Pos. 12) und die
Druckstücke (Pos. 16) vorgespannt. Die Keilstange (Pos. 9) mit
entsprechenden Sicherheitsmaßnahmen und mit Schutzbrille
demontieren.
Der Exzenterbolzen (Pos. 10) schließt mit seinem Schlitz für
l
den Ausklinkbolzen (Pos. 8) in Verlängerung der Nut in der
Keilstange (Pos. 9) an. Dies ist die Stellung für den Betrieb
05.00 | ROTA THW plus | Kraftspannfutter | de | 0889020
