Grundlegende Sicherheitshinweise
2-Backen
SCHUNK IFT
Messgerät
Spannkraftmessgerät
Zubehör
Messstellen 0° / 180°
Betriebsanleitung
Zu
SCHUNK IFT
beachten
Spannkraftmessgerät
12
Nach spätestens 500 Spannhüben das Spannmittel mehrmals
l
bis an seine Endstellung durchfahren. Das Schmiermittel wird
dadurch wieder an die Flächen der Kraftübertragung
herangeführt.
Spannmittel regelmäßig auf Spannkraft und Backenhub
l
überprüfen.

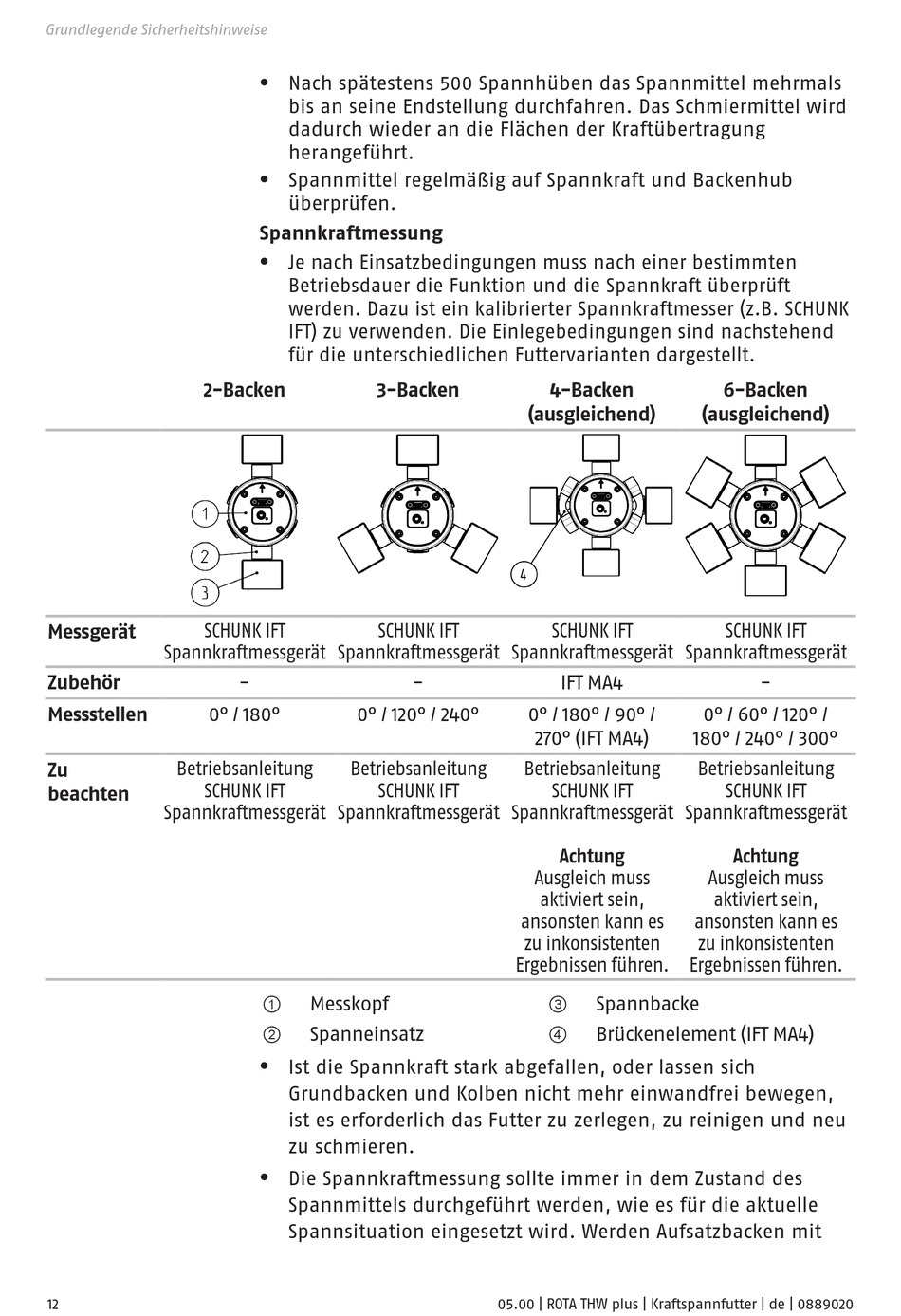

Spannkraftmessung
Je nach Einsatzbedingungen muss nach einer bestimmten
l
Betriebsdauer die Funktion und die Spannkraft überprüft
werden. Dazu ist ein kalibrierter Spannkraftmesser (z.B. SCHUNK
IFT) zu verwenden. Die Einlegebedingungen sind nachstehend
für die unterschiedlichen Futtervarianten dargestellt.
3-Backen
SCHUNK IFT
Spannkraftmessgerät
-
0° / 120° / 240°
Betriebsanleitung
SCHUNK IFT
Spannkraftmessgerät
Messkopf
①
Spanneinsatz
②
Ist die Spannkraft stark abgefallen, oder lassen sich
l
Grundbacken und Kolben nicht mehr einwandfrei bewegen,
ist es erforderlich das Futter zu zerlegen, zu reinigen und neu
zu schmieren.
Die Spannkraftmessung sollte immer in dem Zustand des
l
Spannmittels durchgeführt werden, wie es für die aktuelle
Spannsituation eingesetzt wird. Werden Aufsatzbacken mit
4-Backen
(ausgleichend)
SCHUNK IFT
Spannkraftmessgerät
- IFT MA4
0° / 180° / 90° /
270° (IFT MA4)
Betriebsanleitung
SCHUNK IFT
Spannkraftmessgerät
Achtung
Ausgleich muss
aktiviert sein,
ansonsten kann es
zu inkonsistenten
Ergebnissen führen.
③
④
05.00 | ROTA THW plus | Kraftspannfutter | de | 0889020
6-Backen
(ausgleichend)
SCHUNK IFT
Spannkraftmessgerät
-
0° / 60° / 120° /
180° / 240° / 300°
Betriebsanleitung
SCHUNK IFT
Spannkraftmessgerät
Achtung
Ausgleich muss
aktiviert sein,
ansonsten kann es
zu inkonsistenten
Ergebnissen führen.
Spannbacke
Brückenelement (IFT MA4)
